CABLINE®-UY

CABLINE-UY
저배(높이 = 0.76 mm), 협피치(0.35 mm Pitch), Right Angle형 Vertical 방향 결합 타입, 세선 동축 케이블 커넥터

  • 소형 저배 사이즈로 협소한 공간에 최적

  • 우수한 차동 SI 성능(32Gbps/Lane)

  • 작은구경의 힌지를 통과시킬 수 있도록 한 슬림한 디자인

단자Pitch:
0.350
Height:
0.82 Max (0.76 Nom.)
유효핀수:
5 10
세선동출케이블사이즈(AWG):
#40 #42 #44 #46
Discrete Cable (AWG):
#36 #38 #39 #40 #42 #44 #46
결합타입:
Vertical

다운로드

  • 카탈로그

  • 2D Drawing (제품도면)

  • 제품 규격

  • 3D Drawing (IGES)

  • 3D Drawing (STEP)

  • Symbols & Footprints

  • 테스트 레포트

  • SI 테스트 보드

  • 설명서

  • 포장 규격

  • 인증서

    • 소형 저배 사이즈로 협소한 공간에 최적
    Connector mated size Size comparison image of 5p plug with a one-cent coin
    CABLINE-UY_FAB1-1.jpg CABLINE-UY_FAB1-2.jpg CABLINE-UY_FAB1-3.jpg



    우수한 차동 SI 성능(32Gbps/Lane)
    CABLINE-UY_FAB2-1.jpg CABLINE-UY_FAB2-2.jpg CABLINE-UY_FAB2-3.jpg CABLINE-UY_FAB2-4.jpg
    Insersion Loss Return Loss Near-End Crosstalk Far-End Crosstalk
    Simulation Software : ANSYS Electronics Desktop 2021 R1
    Simulation Model : Cable plug mated to a receptacle
    Frequency Range : 0.1 – 20 GHz
    Data Format : Touchstone Data (.s8p)
    Reference Impedance : 90 Ohms differential
    Pin Assignment : GSSGSSG



    작은구경의 힌지를 통과시킬 수 있도록 한 슬림한 디자인



    		   Simulation results (more than 5P): Minimum hinge inner diameter without bonding (mm)
    CABLINE-UY_FAB3-1.jpg   CABLINE-UY_FAB3-3.jpg
    AWG#42 (45 ohm)
    AWG#42 (50 ohm)

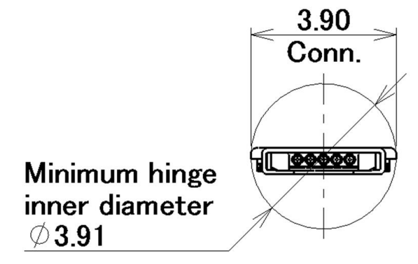

    Simulation results (5P):
    No need to bend the cable    		   Simulation results (more than 5P):  Minimum hinge inner diameter with bonding (mm)



    AWG#42 (45 ohm)
    AWG#42 (50 ohm)



    Contact pitch
    0.350 mm
    Height
    0.82 Max (0.76 Nom.)
    Depth
    3.10 mm
    Width Formula
    Wire plug : 2.15 + (0.35 * ?p) SMT plug : 2.02 + (0.35 * ?p)　 mm
    Pin count
    5 10
    Applicable Standards (Reference Only)
    USB4 Gen4 (40Gbps/Lane PAM3) USB4 Gen3/ Thunderbolt 4 (20 Gbps/lane) eDP HBR 3 (8.1 Gbps)
    Full shielding (ZenShield®)
    No

    추천품번

    찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.



    CABLINE-UY



    CABLINE-UY RECOMMENDED PART NUMBERS

    Part Number Description Pin count Part Number
    CABLE ASSEMBLY FOR WIRE PLUG 5 20857-005T-01
    10 20857-010T-01
    RECEPTACLE 　 5 20854-005E-02
    　 　 10 20854-010E-02

    SAMPLE HARNESS FOR EVALUATION

    Part Number Description Harness Length Part Number
    CABLINE®-UY 5P HARNESS 100 mm 81426-100B-03-D
    CABLINE®-UY 5P HARNESS 200 mm 81426-100B-02-D
    CABLINE®-UY 5P HARNESS 300 mm 81426-100B-01-D
    CABLINE®-UY 10P HARNESS 100 mm 81787-100B-03-D
    CABLINE®-UY 10P HARNESS 200 mm 81787-100B-02-D
    CABLINE®-UY 10P HARNESS 300 mm 81787-100B-01-D
    다른 형번
    이 리스트에는 샘플 준비가 안되는 형번과 판매종료된 형번이 포함되어 있을 수 있습니다.
    신규로 채용을 검토하시는 고객께서는 아무쪼록 상기의 추천 형번을 검토해 주시기 바랍니다.

    OTHER CABLINE-UY PART NUMBERS

    Part Number Description Pin count Part Number
    CABLE ASSEMBLY FOR WIRE PLUG 5 20857-005T-01
    10 20857-010T-01
    RECEPTACLE 　 5 20854-005E-02
    　 　 10 20854-010E-02

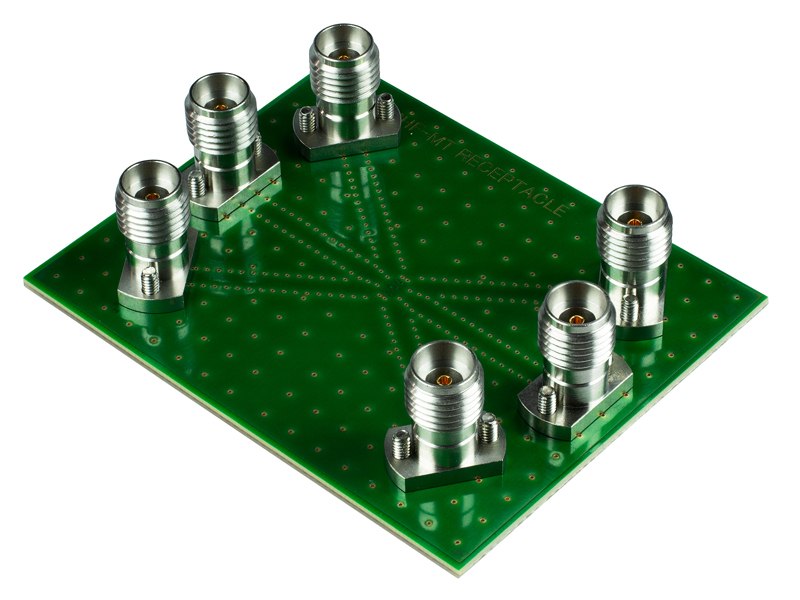

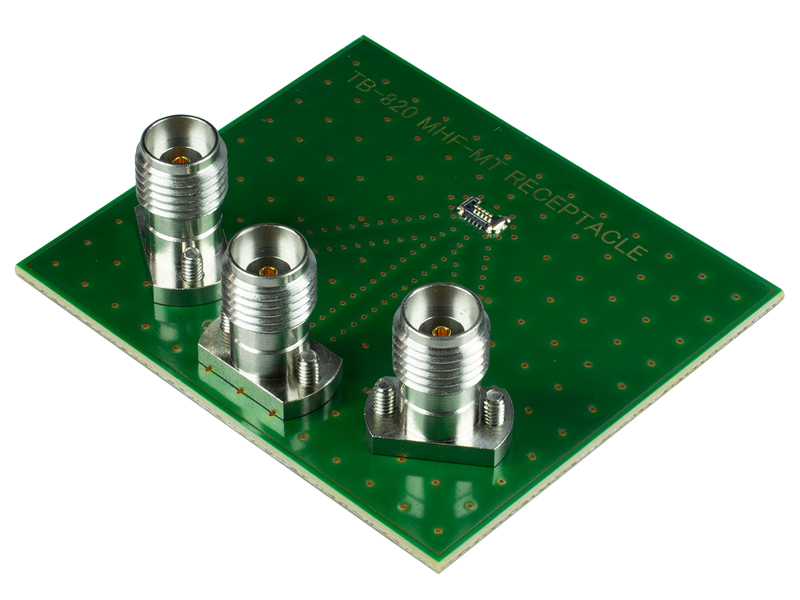

    SI Test Board with 2.92mm Adapter Part Number
    SI Test Board for CABLINE-UY 91565-005B-001
    Hand Tool Part Number

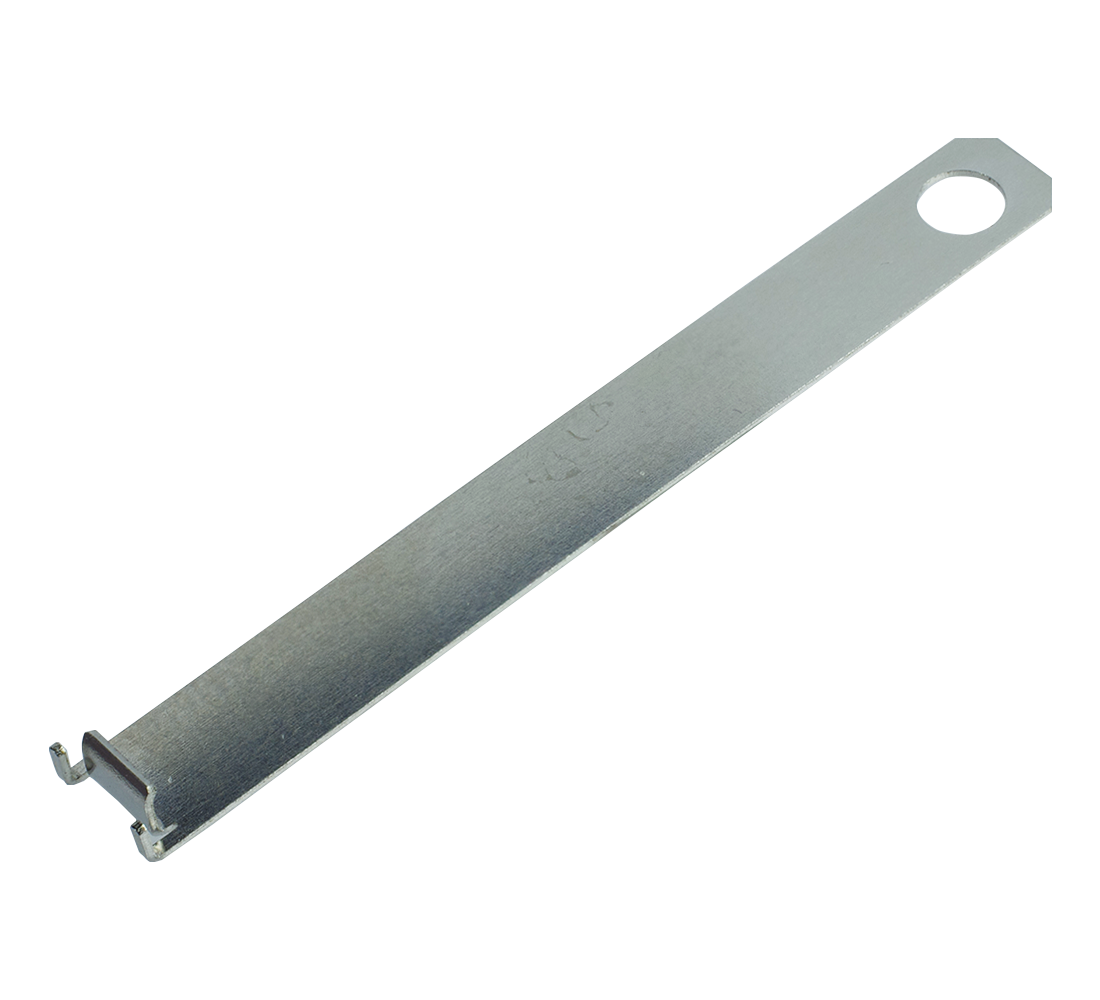

    CABLINE-UY PLUG PUSHING AND PULLING TOOL 5P  91174-0001
    CABLINE-UY PLUG PUSHING AND PULLING TOOL 10P 91174-0002
