커넥터 공통 설계 컨셉

I-PEX 커넥터의 제품 라인업에는, 여러 접속 선택지를 마련한, 공통 설계 컨셉을 채택한 커넥터 시리즈가 있습니다.

다양한 디바이스에 범용성이 높은 모듈 제품의 경우, 공통 설계 컨셉의 커넥터를 채택하여 여러 접속 방식을 선택할 수 있습니다. 접속 방식의 선택지가 늘어나면, 모듈을 타깃으로 할 수 있는 디바이스 시장도 넓어지기 때문에, 특히 범용성 높은 모듈을 개발할 경우, 접속 방법의 선택지가 넓은 공통 설계 커넥터를 사용하는 것도 제안하고 있습니다.

범용성 높은 모듈을 타깃으로 하는 전자 디바이스 시장의 예시

예를 들어, I-PEX의 VS 커넥터(0.5mm 피치) 시리즈는, 같은 기판 레이아웃으로 세선 동축 케이블이나 FPC 또는 FFC 접속 등, 접속 방식을 선택할 수 있습니다.

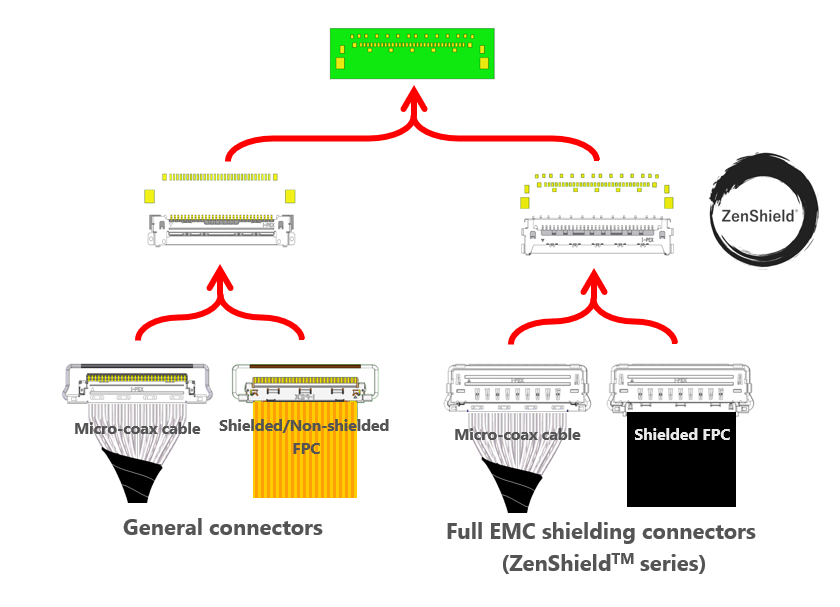

또한, VS 커넥터 시리즈(0.5mm 피치)와 CABLINE^®-CA 커넥터 시리즈(0.4mm 피치)에서는 각각의 공통 실장 패턴으로 풀 실드 커넥터(ZenShield^®)를 실장하는 것도 가능합니다.
그렇기 때문에, 제품 개발 단계에서 EMC 문제가 우려되는 경우 등, 사전에 공통 실장 패턴으로 평가 기판을 제작하여, 일반적인 실드 커넥터와 풀 실드 커넥터(ZenShield^®)를 비교할 수 있으며, 제품 개발 초기 단계부터 EMC 대책 커넥터의 필요성을 검증할 수 있습니다.

공통 실장 패턴의 커넥터 시리즈 정리 :

I-PEX VS 시리즈 (0.5mm 피치, 수평 체결 타입)

CABLINE^®-VS (세선 동축 커넥터)
CABLINE^®-VSF （FPC커넥터）
EVAFLEX^® 5-VS （FPC/FFC커넥터）
CABLINE^®-VS II （풀 EMC 실드 세선 동축 커넥터）
CABLINE^®-VS IIF （풀 EMC 실드 FPC 커넥터）

CABLINE^®-CA 시리즈 (0.4mm 피치, 수평 체결 타입)

CABLINE^®-CA (세선 동축 커넥터)
CABLINE^®-CAF (FPC 커넥터)
CABLINE^®-CA II / CA II PLUS (풀 EMC 실드 세선 동축 커넥터)
CABLINE^®-CA IIF (풀 EMC 실드 FPC 커넥터)

그 외, 케이블과 FPC 2가지 접속 방식을 선택할 수 있는 커넥터:

DW-5 (0.5mm 피치, 수평 체결 타입, 디스크리트 케이블/FPC 커넥터)

CABLINE^®-UY (0.35mm 피치, 수직 체결 타입, 세선 동축 케이블/FPC 커넥터))

공통 FPC/FFC

I-PEX의 자동 잠금 FPC/FFC 커넥터 시리즈(EVAFLEX^®)에는, 같은 FPC/FFC 디자인으로 수평・수직 체결 선택이 가능한 공통 설계 커넥터도 있습니다. FPC/FFC의 변경 없이 삽입 방향을 바꿀 수 있어, 보다 폭넓은 디바이스에 모듈 적용이 가능합니다.

0.5mm 피치, 자동 잠금 FPC/FFC 커넥터 :

EVAFLEX^® 5-SE (수평 체결)
EVAFLEX^® 5-SE VT (수직 체결)

0.5 mm 피치, 그라운드 단자가 장착된 타입, 자동 잠금 FPC/FFC 커넥터 :

EVAFLEX^® 5-SE-G HT (수평 체결)
EVAFLEX^® 5-SE-G VT (수직 체결)
