기판대기판(FPC) 커넥터



I-PEX의 Board to Board Connector는 EMI 대책에 360° 쉴드를 실현, 5G mmWave / Sub-6, USB4, Thunderbolt 4, eDP HBR3 등의 고속전송・고주파 규격에 대응이 가능합니다.

목차:


I-PEX Board to Board(FPC)커넥터가 선택 받는 이유는?

  1. 고속전송20+Gbps/lane대응
  2. 독립된 전원단자 배치
  3. 5G 밀리파와 Sub6
  4. Full EMI Shield

- Hold down을 전원용 단자로 사용가능한 커넥터
- 전원용단자를 별도보유한 커넥터
- 전원공급용 커넥터



I-PEX Board to Board(FPC)커넥터가 선택 받는 이유는?


1) 고속전송20+Gbps/lane대응

NOVASTACK F1
NOVASTACK® 35-HDN 비디오 재생하기

I-PEX는 고속전송용 세선동축 커넥터의 개발로 축적한 [Signal Integrity x 초소형화]의
기술을 Board to Board(FPC) 커넥터에 응용하여, 일반적인Board to Board(FPC)커넥터의
장점에 더해 고속전송을 필요로 하는 Mobile 기기의 내부접속에 있어 최적화 된 커넥터를 제공하고 있습니다.
대응커넥터 : NOVASTACK® 35-HDN , NOVASTACK® 35-HDP, NOVASTACK® 35-HDH



 2) 5G 밀리파와 Sub6

NOVASTACK F1
NOVASTACK® 35-HDN 비디오 재생하기

I-PEX의5G용 Board to Board 커넥터는 전세계적으로 5G Device 개발에 공헌하고 있습니다. Shield Board to Board 커넥터는 5G Device에 있어 필수불가결한 EMC성능향상, EMI문제를 해결하며 동시에 뛰어난 전기특성(VSWR/IL)과 허용전류Spec을 갖추고있습니다.
대응커넥터 : NOVASTACK® 35-HDN, NOVASTACK® 35-HDP, NOVASTACK® 35-HDH



3) Full EMI Shield

일반적인 Shell이 없는 제품 I-PEX의 Shell이 있는 제품
Without shell With shell

I-PEX의 커넥터는Plug와 Receptacle 모두에 Shell을 적용하였고, Shell이Plug와 Receptacle의 각 신호단자와 납땜부를 둘러싸는 구조로 되어있습니다.
커넥터를 체결할 때에는 Plug Shell과 Receptacle Shell이 복수로 접촉하게 되며 Ground를 다점으로 처리할 수 있는 구조이기 때문에 빼어난 Ground성능을 보입니다.더불어, Plug/Receptacle의 모든 신호단자를 Shield로 둘러싸는 구조는 360°EMI Shield를 실현할 수 있게 하였습니다.따라서, 다른 고주파신호와의 간섭을 억제 가능하며 안테나 근처에 커넥터를 배치할 수 있게 되어 자유로운 기판설계가 가능합니다.
대응 커넥터: NOVASTACK® 35-HDN, NOVASTACK® 35-HDP, NOVASTACK® 35-HDH



4) 독립된 전원단자 배치

Mobile기기에 요구되는 전원공급의 확보와 초소형화를 실현한 커넥터를 보유하고있습니다.

4-1) Hold down을 전원용 단자로 사용가능한 커넥터

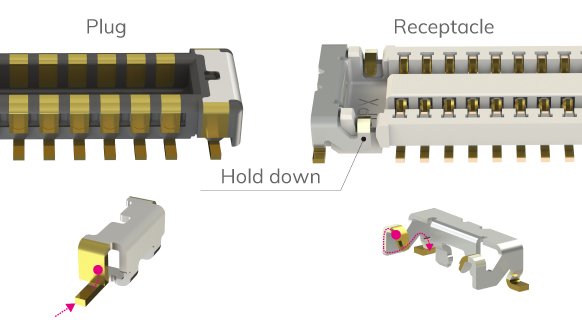

NOVASTACK F3-1I-PEX의 Board to Board커넥터는 Hold down로 커넥터에 견고성을 더 하였습니다. 게다가, 삽입가이드 형상을 적용해 커넥터의 체결을 수월하게 하며 전원단자로도 이용가능합니다.신호단자를 전원용으로 쓰지 않아도 되기 때문에 Pin count를 저감할 수 있어 Space절약에도 효과적입니다.
대응 커넥터: NOVASTACK® 35-P, NOVASTACK® 35-PH





4-2) 전원용단자를 별도보유한 커넥터      4-1) Hold down을 전원용 단자로 사용가능한 커넥터

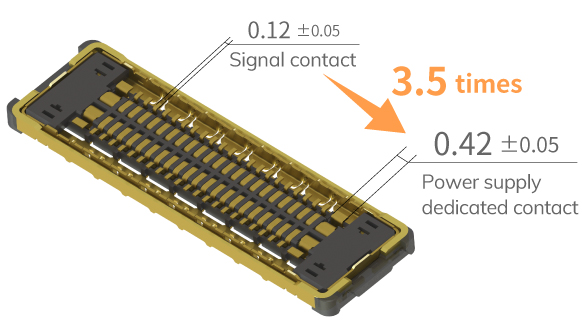

NOVASTACK F3-2NOVASTACK F3-2에서 전용으로 사용되는 전원단자는 신호단자의 3.5배에 달하는 폭과 도전성/열전도가 우수한 Corson 합금을 적용하고 있습니다. (신호단자 폭: 0.12mm, 전원용 단자폭 : 0.42mm)
대응 커넥터: NOVASTACK® 35-HDP







4-3)전원공급용 커넥터

Input current Power contact : 6.0 A / pin
Signal contact : 1.0 A / pin
Input NOVASTACK F3

Power Contact 6.0A x 4pin, 신호단자 4pin을 탑재하고 있고 Hold down과 Metal guide로 체결작업성, 견고성을 확보하였습니다.
대응 커넥터 :  NOVASTACK®-B

Power contacts 6.0A x 4 pins and signal contacts 4 pins are equipped, and the hold-down and metal guide ensure mating easability and robustness.
Corresponding connector :
