I-PEX의 FPC/FFC Connector는 적은 pin과 높은 FPC 유지력을 요구하는 어플리케이션에 최적입니다.

I-PEX의 Auto-Lock FFC Connector를 선택하는 이유는?

1 ) Auto-Lock 메커니즘

Auto-lock-GIF ◆　One Step 오퍼레이션은 생산성 향상 및 로봇 자동화를 위해 설계되었습니다.
◆　Auto-Lock 구조는 Notched FFC를 안정적으로 고정시켜 당기는 힘과 진동으로부터
◆　커넥터 체결 시 소리와 촉감으로 알 수 있어 불완전 삽입을 방지할 수 있습니다.

2 ) 고속 전송

High-transmission-GIF 적정 임피던스매칭 및 차폐된 FFC는 복수 접점에서의 접지가 가능합니다. FFC의 EMI 신호 무결성에 의한 고속 전송을 위해 디자인 되었습니다.
◆　4+Gbps : EVAFLEX^® 5-SE-G HT, EVAFLEX^® 5-SE-G VT
◆　8+Gbps : EVAFLEX^® 5-VS
◆　10+Gbps : EVAFLEX^® 5-HD
◆　16+Gbps : EVAFLEX^® 5

3 ) 고내열성

High-temp-GIF — Play full EVAFLEX series video

I-PEX는 특히 자동차 애플리케이션에서 요구되는 고온의 환경에서 적합한 다양한 상품을 제공하고 있습니다.
◆　-40℃～+105℃ : EVAFLEX^® 5-VS
◆　-40℃～+125℃ : EVAFLEX^® 5-SE, EVAFLEX^® 5-SE-G HT, EVAFLEX^® 5-SE-G VT

I-PEX FPC 커넥터를 선택하는 이유는?

1 ) 높은 Lock강도

dw5 Lock단자에 의해 높은 Lock강도가 실현됩니다. 커넥터의 양측 끝에 배치된 Lock단자는 Notched FPC를 고정시키도록 설계되었습니다. Lock장치는 기존 0.3mm 피치 19핀 커넥터보다 약 1.7배 높은 고정력을 발휘합니다. 진동이 많이 발생하는 환경이나 높은 FPC Lock강도가 요구되는 각종 애플리케이션에 적합합니다. FPC Lock강도 비교 차트는 이곳에서.
_{(FPC와 Discrete wire를 사용할 수 있는 하이브리드 타입 커넥터 DW5입니다.해당 Lock 구조는 Miniflex Series에도 적용이 되었습니다. )}

I-PEX 0.3mm Pitch 커넥터
FPC Lock강도 비교 (19P)
Without Lock	With Lock
MINIFLEX 3-BFN	MINIFLEX 3-BFN LK
6.7 N	11.34 N

　◆Lock기능이 있는 0.3mm Pitch 커넥터
　MINIFLEX 3-BFN LK (0.3 mm, High pin count available)
　MINIFLEX 3-BFN L-LK-HD (0.3 mm, High pin count, robust)
　MINIFLEX 3-BFNH L-HD (0.3mm, Robust type)

◆Lock기능이 있는 0.4mm~0.5mm Pitch 커넥터
MINIFLEX 4-ST (0.4mm Pitch, 높이 0.50mm)
MINIFLEX 5-BFN II LK (0.5mm Pitch, 고내열성)
DW-5 (0.5mm Pitch, Discrete wire와 FPC 사용 가능)

2 ) Hold down이 Side wall의 강도를 증가시켜 Actuator가 빠지는 것을 방지

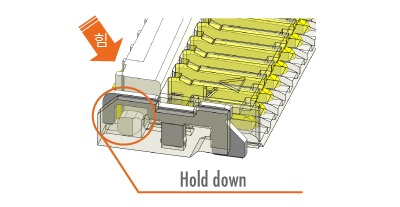

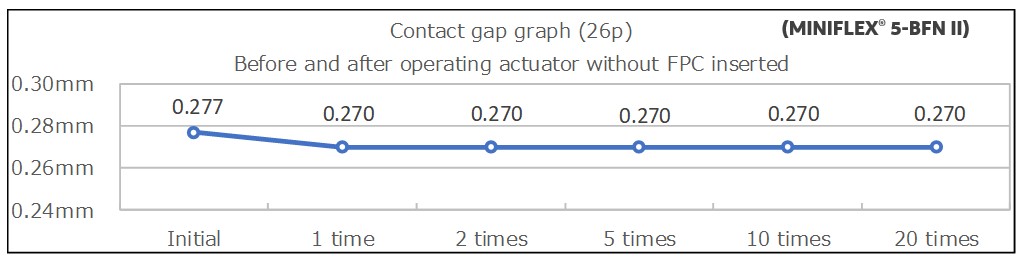

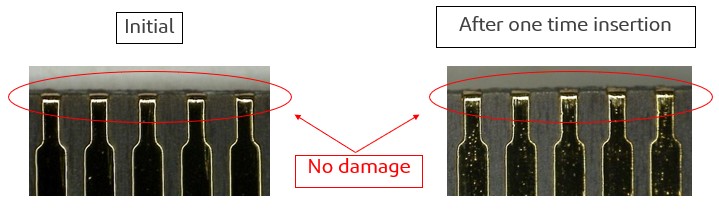

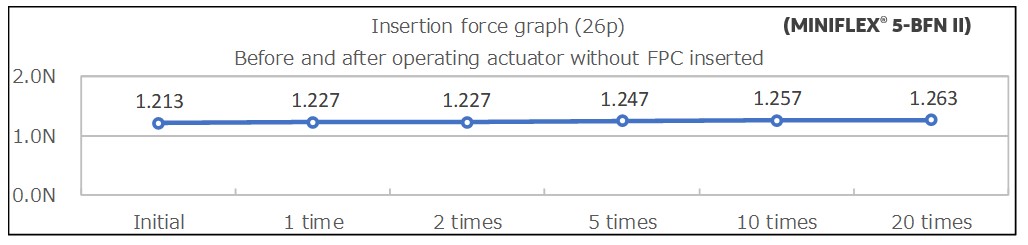

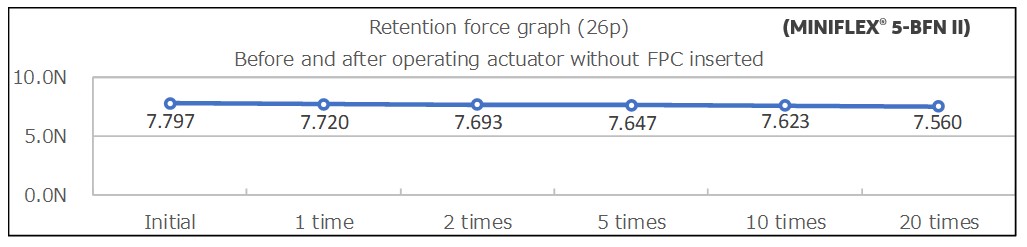

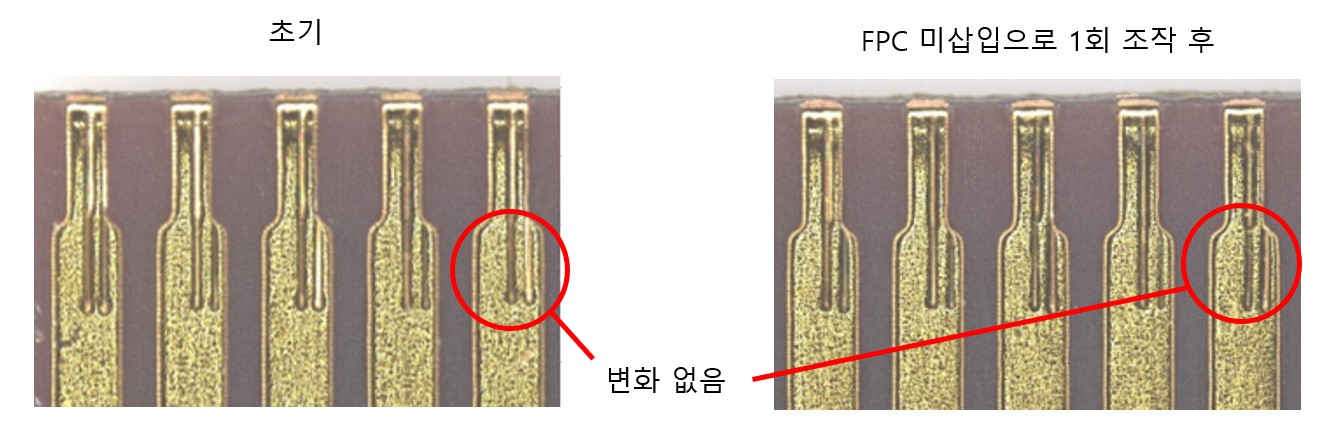

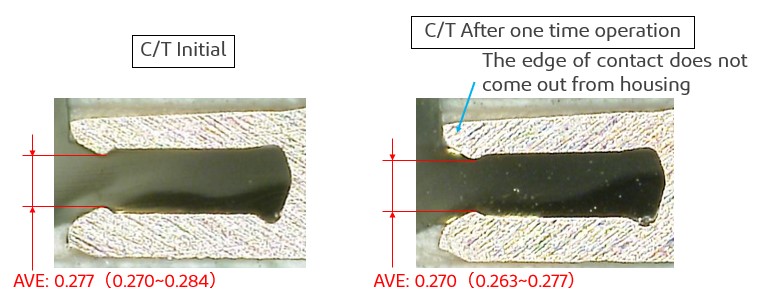

SEO-page_MINIFLEX_F2-2_Actuator(HD)_K.jpg 작업 중 Actuator가 빠진 적이 있나요?I-PEX FPC/FFC 커넥터는 Actuator의 탈락을 방지하도록 설계되었습니다.

MFX_Actuator(Strength) Hold down을 납땜하면 Side wall의 마모와 뒤틀림을 방지할 수 있습니다.

<Hold down 유무 비교 차트>
(N)	Hold down 이 없을 때		Hold down 이 있을 때
(N)	Test from outside	Inside out test	Test from outside	Inside out test
AVG.	2.353	2.257	23.790	21.720
MAX.	2.45	2.40	24.25	22.21
MIN.	2.24	2.12	23.41	21.24
