  4. CABLINE® 커넥터의 힌지부를 통과시키는 시뮬레이션

CABLINE® 커넥터의 힌지부를 통과시키는 시뮬레이션

최근, 디바이스의 디자인이 더욱 중요해지고 있습니다. 더 얇고, 더 날씬하고, 더 참신한 아이디어의 제품 디자인이 점점 중시되고 있습니다.




CABLINE®시리즈는 고속 신호를 깨끗하게 전송할 수 있을 뿐만 아니라, 한정된 공간 내의 힌지부를 통과할 수도 있어, 고객의 기기 디자인에 기여할 수 있는 제품입니다.

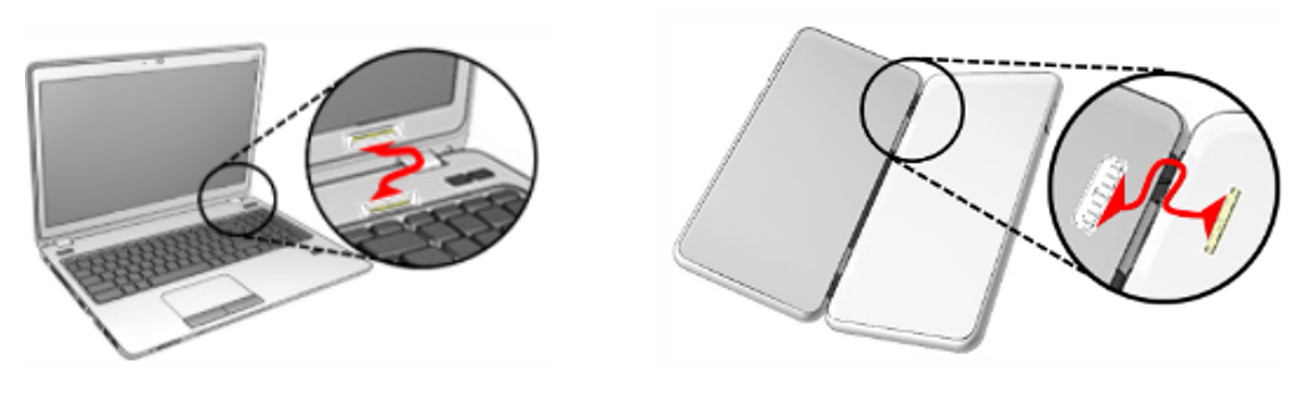

케이스 사이의 힌지부를 통해 신호를 전송하고 있는 모습



Pass-through
유연한 세선 동축 케이블 하네스는 좁은 공간 조립에 적합합니다.



세선 동축 케이블 사이즈의 간략 확인표 (참고)



힌지부 통과 이미지 : (예) CABLINE®-SS Plug 하네스

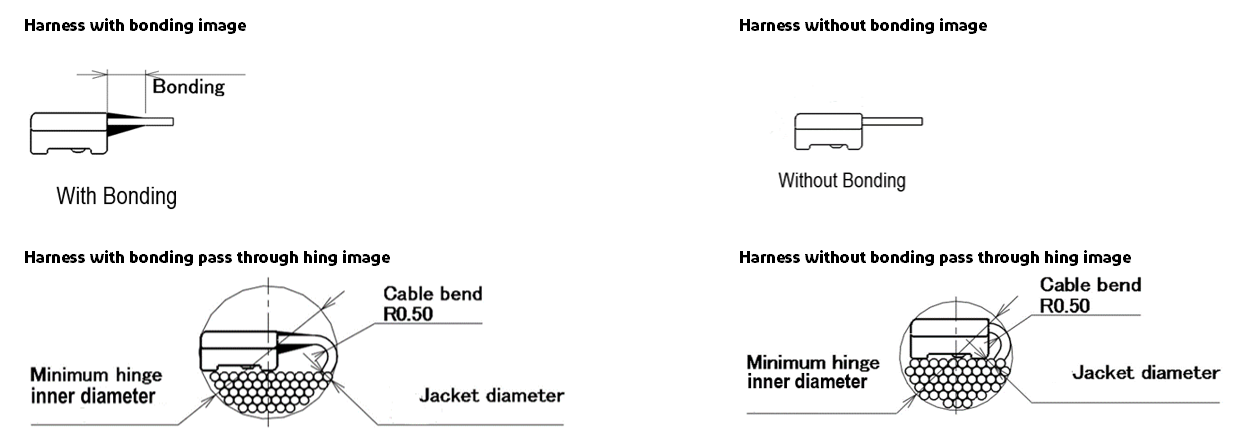

힌지부 단면 이미지

CABLINE®-SS Plug 하네스를 힌지부로 통과시키는 시뮬레이션




힌지부로 통과시키는 데에 사용되는 CABLINE® 시리즈의 상세 힌지 통과 시뮬레이션 리포트

hinge simulation



Cable types  Center conductor size (AWG) #38 #40 #42 #44 #46
Impedance matching (ohm) 45 45 50 45 50 45 50 45 50
Jacket diameter (mm) 0.39 0.33 0.37 0.29 0.33 0.24 0.26 0.22 0.24
Report Micro-coaxial cable harness assembly types Minimum hinge inner diameter (mm)
download　 CABLINE®-UM plug
(0.4 mm pitch, vertical mating type)		  with bonding
 (Length: 1.0 mm MAX.)		 30P 6.16 6.10 6.14 6.06 6.10 6.01 6.03 - -
40P 6.16 6.10 6.14 6.06 6.10 6.01 6.03 - -
　download CABLINE®-SS plug
(0.4 mm pitch, vertical mating type)		  with bonding
 (Length: 1.5 mm MAX.)		 10P - 5.42 5.46 5.37 5.42 - - - -
14P - 5.42 5.46 5.37 5.42 - - - -
20P - 5.42 5.46 5.37 5.42 - - - -
30P - 5.42 5.46 5.37 5.42 - - - -
32P - 5.42 5.46 5.37 5.42 - - - -
40P - 5.42 5.46 5.37 5.42 - - - -
50P - 5.42 5.46 5.37 5.42 - - - -
 without bonding 10P - 3.95 4.00 3.91 3.95 - - - -
14P - 3.95 4.00 3.91 3.95 - - - -
20P - 3.95 4.00 3.91 3.95 - - - -
30P - 3.97 4.07 3.91 3.97 - - - -
32P - 3.97 4.09 3.91 3.97 - - - -
40P - 4.12 4.27 3.94 4.12 - - - -
50P - 4.19 4.39 4.03 4.19 - - - -
　download CABLINE®-UY plug
(0.35 mm pitch, vertical mating type)		  with bonding
 (Length: 1.5 mm MAX.)		  5P - - - 3.91 3.91 - - - -
 10P - - - 5.55 5.56 - - - -
 without bonding  5P - - - 3.91 3.91 - - - -
 10P - - - 4.15 4.21 - - - -
　download CABLINE®-UA II plug
(0.3 mm pitch, vertical mating type)		  with bonding
 (Length: 1.5 mm MIN.)		  26P - - - 3.96 - 3.91 3.93 3.89 3.91
 32P - - - 3.96 - 3.91 3.93 3.89 3.91
 40P - - - 3.96 - 3.91 3.93 3.89 3.91
 50P - - - 3.96 - 3.91 3.93 3.89 3.91
 without bonding  26P - - - 2.65 - 2.50 2.55 2.46 2.50
 32P - - - 2.76 - 2.55 2.64 2.49 2.55
 40P - - - 2.93 - 2.64 2.75 2.55 2.64
 50P - - - 3.11 - 2.77 2.91 2.67 2.77
　download CABLINE®-UX II plug
(0.25 mm pitch, vertical mating type)		  with bonding
 (Length: 1.5 mm MAX.)		  30P - - - - - 4.06 - 4.03 4.06
 34P - - - - - 4.06 - 4.03 4.06
 40P - - - - - 4.06 - 4.03 4.06
 50P - - - - - 4.06 - 4.03 4.06
 without bonding  30P - - - - - 2.61 - 2.58 2.61
 34P - - - - - 2.62 - 2.58 2.62
 40P - - - - - 2.66 - 2.59 2.66
 50P - - - - - 2.78 - 2.65 2.78
　download CABLINE®-CX II with cover plug
(0.25 mm pitch, horizontal mating type)		  with bonding
 (Length: 1.0 mm MIN.)		  40P - - - - - 7.35 - 7.33 7.35
CABLINE®-CX II without cover plug
(0.25 mm pitch, horizontal mating type)		  40P - - - - - 6.98 - 6.96 6.98
