SC-17

쉴드 케이스 고정 금구

  • 삽입 가이드를 타고 쉴드 케이스 부착 작업성 향상

  • 접점부의 Pinprick 구조로 인해 쉴드 케이스가 빠지기 어렵습니다

  • 제품 실장 면적 축소

Height:
1.70 Max

다운로드

  • 카탈로그

  • 2D Drawing (제품도면)

  • 제품 규격

  • 3D Drawing (IGES)

  • 3D Drawing (STEP)

  • Symbols & Footprints

  • 테스트 레포트

  • 설명서

  • 포장 규격

  • 인증서

    • 삽입 가이드를 타고 쉴드 케이스 부착 작업성 향상
    SC-17_FAB1-1_ALL.png 쉴드 케이스  ±0.26 mm위치 어긋남 허용
    SC-17_FAB1-2_ALL.png SC-17_FAB1-3_ALL.png

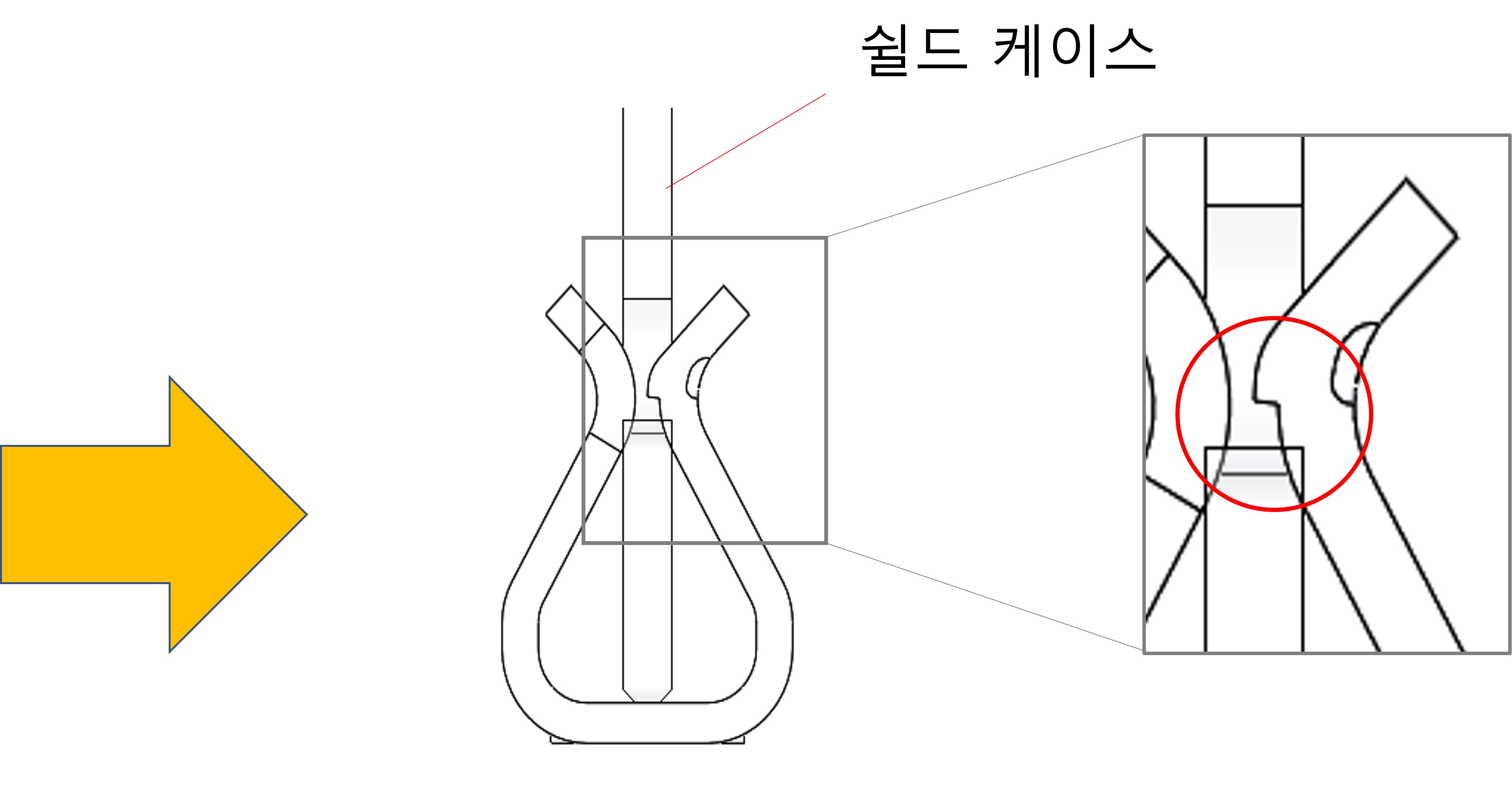

    접점부의 Pinprick 구조로 인해 쉴드 케이스가 빠지기 어렵습니다

    pinprick 구조

    pinprick 구조에 걸려 빠지기 어렵습니다



    제품 실장 면적 축소

    Height
    1.70 Max
    Mechanical lock
    No

    SC-17 RECOMMENDED PART NUMBERS

    Part Number Description Part Number
    SC-17 3394-0001
