SC-17

シールドケース固定金具

  • 挿入ガイドによるシールドケース取り付け作業性の向上

  • 接点部のピンプル形状によりシールドケースが抜けにくい

  • 製品・実装面積の縮小

Height:
1.70 Max

ダウンロード

  • カタログ

  • 製品図面

  • 製品規格

  • 3D図面 (IGES)

  • 3D図面 (STEP)

  • シンボル＆フットプリント

    シンボル＆フットプリントは外部サイト（SnapMagic）に遷移後ダウンロードいただけます。

  • テストレポート

  • マニュアル

  • 梱包規格

  • 証明書

    • 挿入ガイドによるシールドケース取り付け作業性の向上
    SC-17_FAB1-1_ALL.png Shield Case ​Allowable misalignment of ±0.26 mm
    SC-17_FAB1-2_ALL.png SC-17_FAB1-3_ALL.png

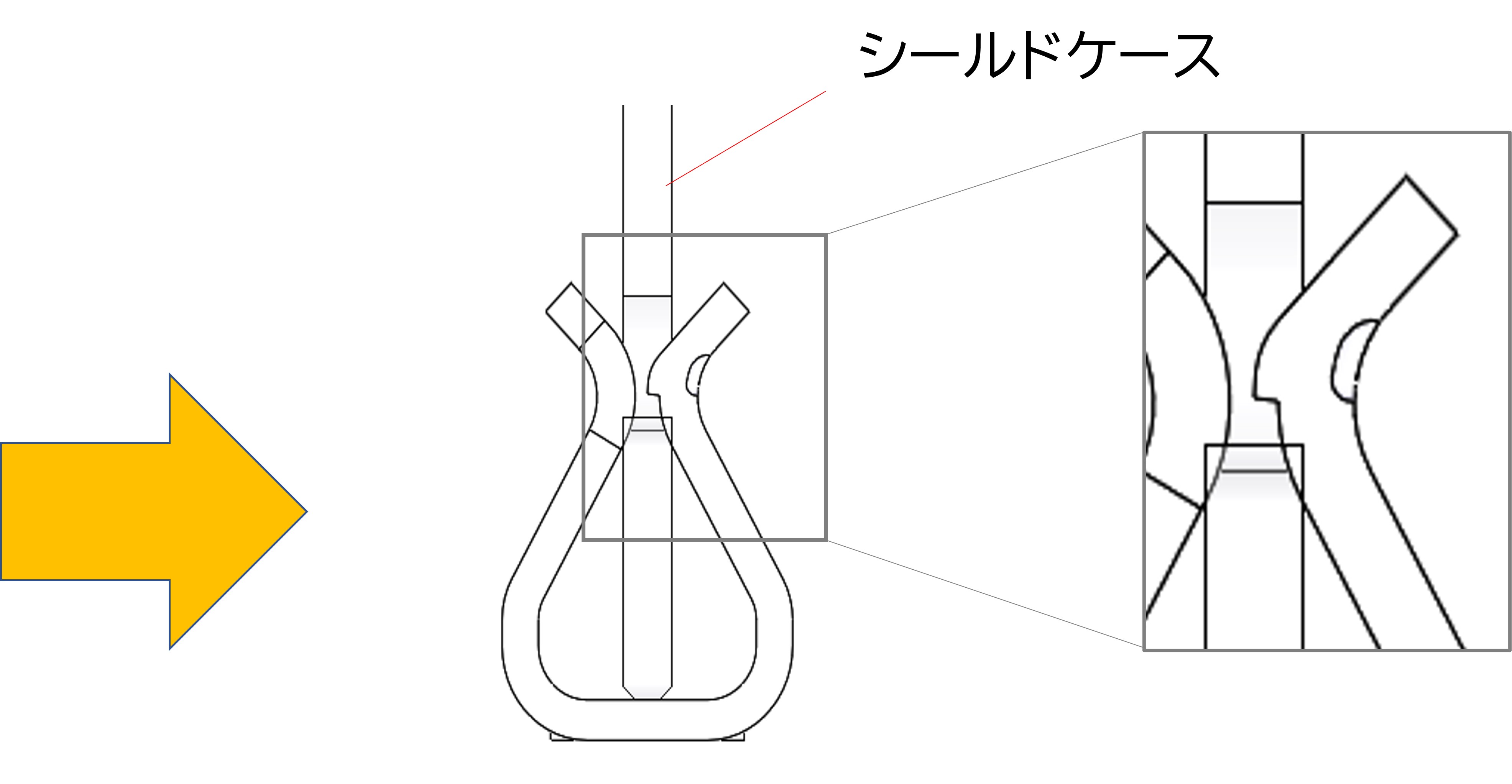

    接点部のピンプル形状によりシールドケースが抜けにくい

    Pimple

    "Pimples" secure the shield case



    製品・実装面積の縮小
    SC-17_FAB3_all

    Height
    1.70 Max
    Mechanical lock
    No

    SC-17 RECOMMENDED PART NUMBERS

    Part Number Description Part Number
    SC-17 3394-0001
