SC-17

帶屏蔽的外殼配件

  • 插入時有導軌，使具有屏蔽外殼的安裝過程得到改善

  • 接觸點的凹凸形狀增加了屏蔽盒的持久力

  • 精巧的外形大幅减少佔板面積

Height:
1.70 Max

下載

  • 產品目錄

  • 2D圖面

  • 技術參數

  • 3D圖面(IGES)

  • 3D圖面(STEP)

  • Symbols(腳位圖)和Footprints(封裝圖)

  • 測試報告

  • 操作手冊

  • 包裝標準

  • 認證

    • 插入時有導軌，使具有屏蔽外殼的安裝過程得到改善
    SC-17_FAB1-1_ALL.png Shield Case ​Allowable misalignment of ±0.26 mm
    SC-17_FAB1-2_ALL.png SC-17_FAB1-3_ALL.png

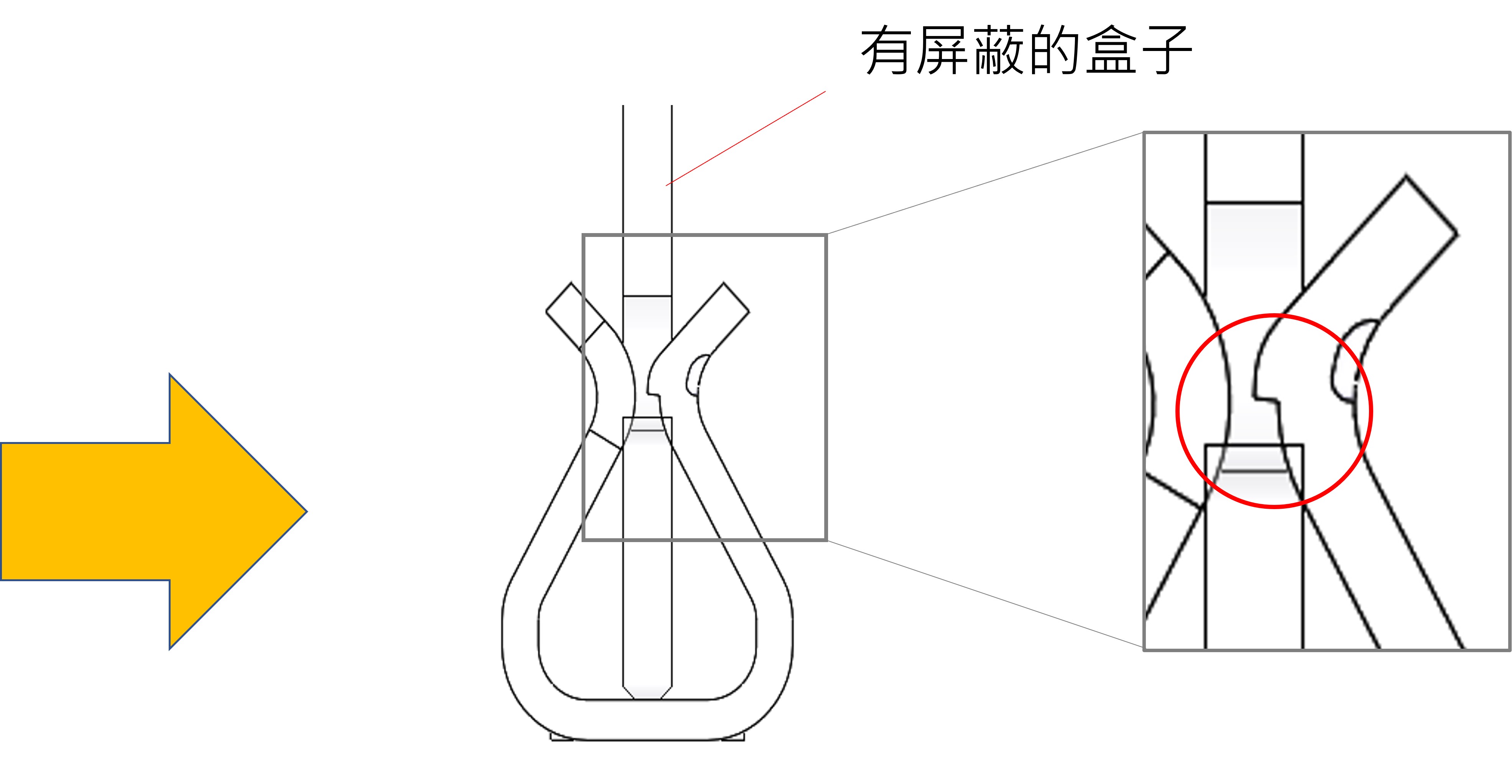

    接觸點的凹凸形狀增加了屏蔽盒的持久力

    Pimple

    "Pimples" secure the shield case



    精巧的外形大幅减少佔板面積
    SC-17_FAB3_all

    Height
    1.70 Max
    Mechanical lock
    No

    SC-17 RECOMMENDED PART NUMBERS

    Part Number Description Part Number
    SC-17 3394-0001
