CABLINE®-CA IIF PLUS

CABLINE-CA IIF PLUS
풀 실드, 다중 접점 그라운드 & 메카니컬 록 포함, 0.4 mm 피치, 수평 결합 타입 FPC 플러그 커넥터

  • 우수한 차동 SI 성능(32 Gbps/Lane)

  • ZenShield® 풀 실드와 다중 접점 그라운드 구조로 EMI 대책 강화

  • 메카니컬 록 바를 통한 불완전 결합 방지와 플러그 빠짐 방지

단자Pitch:
0.400
Height:
1.20 Max ,
유효핀수:
60
결합타입:
Horizontal

다운로드

  • 카탈로그

  • 2D Drawing (제품도면)

  • 제품 규격

  • 3D Drawing (IGES)

  • 3D Drawing (STEP)

  • FPC Pattern (DXF)

  • Symbols & Footprints

  • 테스트 레포트

  • SI 테스트 보드

  • 설명서

  • 포장 규격

  • 인증서

    • 우수한 차동 SI 성능(32 Gbps/Lane)
    CABLINE-CA_IIF_PLUS_FAB1-1_E.png CABLINE-CA_IIF_PLUS_FAB1-2_E.png
    Insertion Loss
    Return Loss
    FPC length : 100mm　　　Reference Impedance : 90 Ohms differential　　　Pin Assignment GSSGSSG



    ZenShield® 풀 실드와 다중 접점 그라운드 구조로 EMI 대책 강화
    ZenShield® 풀 실드와 다중 접점 그라운드 구조로 EMI 대책 강화

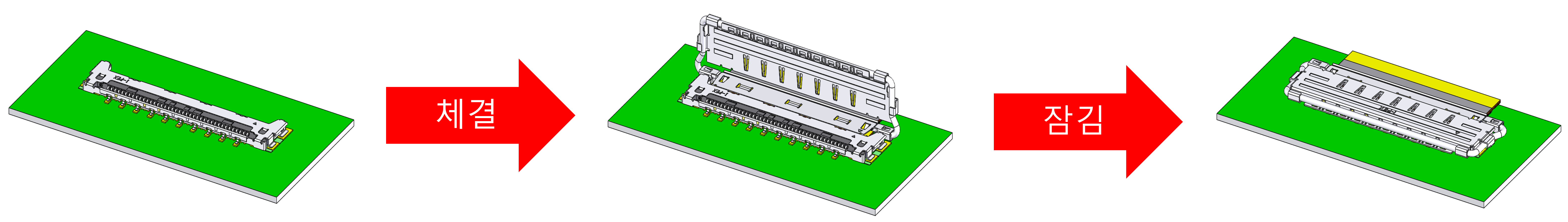

    메카니컬 록 바를 통한 불완전 결합 방지와 플러그 빠짐 방지
    간섭
    플러그가 리셉터클에 정상적으로 결합되어 있을 경우에만 잠금 가능
    CABLINE-CA_IIF_PLUS_FAB3-2_E.png CABLINE-CA_IIF_PLUS_FAB3-3_E.png
    불완전 결합
    정상 결합

    Contact pitch
    0.400 mm
    Height
    1.20 Max ,
    Depth
    7.24 mm
    Width Formula
    30.95 mm
    Pin count
    60
    Current rating
    0.3A / Signal pin
    Applicable Standards (Reference Only)
    32GT/s/Lane NRZ, USB4 Gen4 (40 Gbps/Lane PAM3), USB4 Gen3 (20 Gbps/Lane), Display Port UHBR20 (20 Gbps/Lane)
    Full shielding (ZenShield®)
    Yes

    RECOMMENDED PART NUMBERS

    Please contact us if you cannot find the needed part number(s) from the list below.

    CABLINE-CA IIF PLUS RECOMMENDED PART NUMBERS

    Part Number Description Pin count Part Number
    PLUG SHELL ASSEMBLY 60 20901-060T-01
    RECEPTACLE ASSEMBLY 60 20790-060E-02


    SI Test Board with 2.92mm Adapter Part Number
    SI Test Board for CABLINE-CA II PLUS 91548-060B-001
