EVAFLEX® 5-VS

EVAFLEX 5-VS Product Image
Auto-Lock, 고온 대응(105℃), 고속 전송 대응, 수평 결합, 0.5 mm Pitch, 쉴드 FFC/FPC 커넥터

  • 8+ Gbps의 고속 신호에 대응

  • CABLINE®-VS (VESA 규격의 표준 커넥터)와 실장 패턴 호환

  • 확장성이 높은 EVAFLEX® 시리즈로 Auto-Lock을 비롯한 다양한 옵션에 대응

단자Pitch:
0.500
Height:
2.00 Max (1.90 Nom.) ,
유효핀수:
10 15 20 24 30 40 50
결합타입:
Horizontal

다운로드

  • 카탈로그

  • 2D Drawing (제품도면)

  • 제품 규격

  • 3D Drawing (IGES)

  • 3D Drawing (STEP)

  • FPC Pattern (DXF)

  • Symbols & Footprints

  • 테스트 레포트

  • SI 테스트 보드

  • 설명서

  • 포장 규격

  • 인증서

    • 8+ Gbps의 고속 신호에 대응

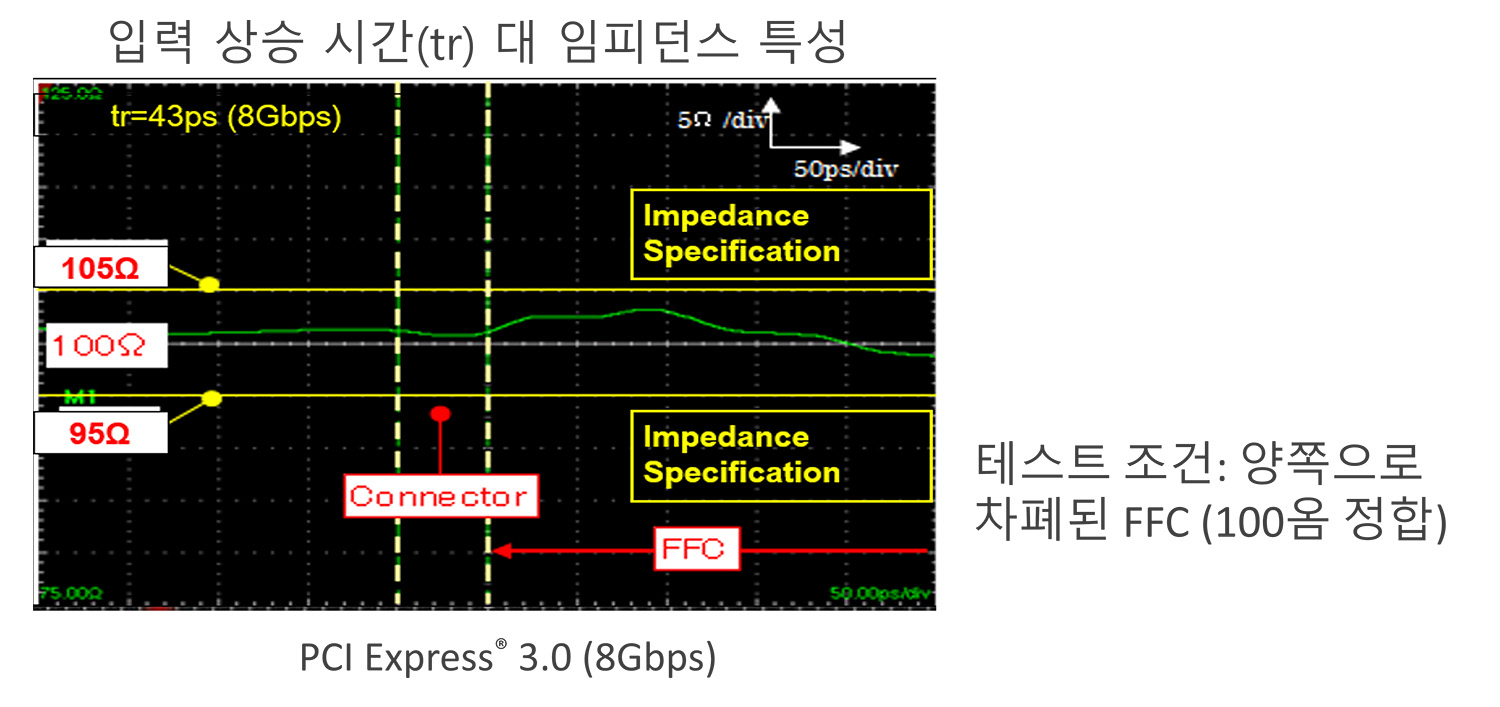

    8+ Gbps 고속 신호 지원

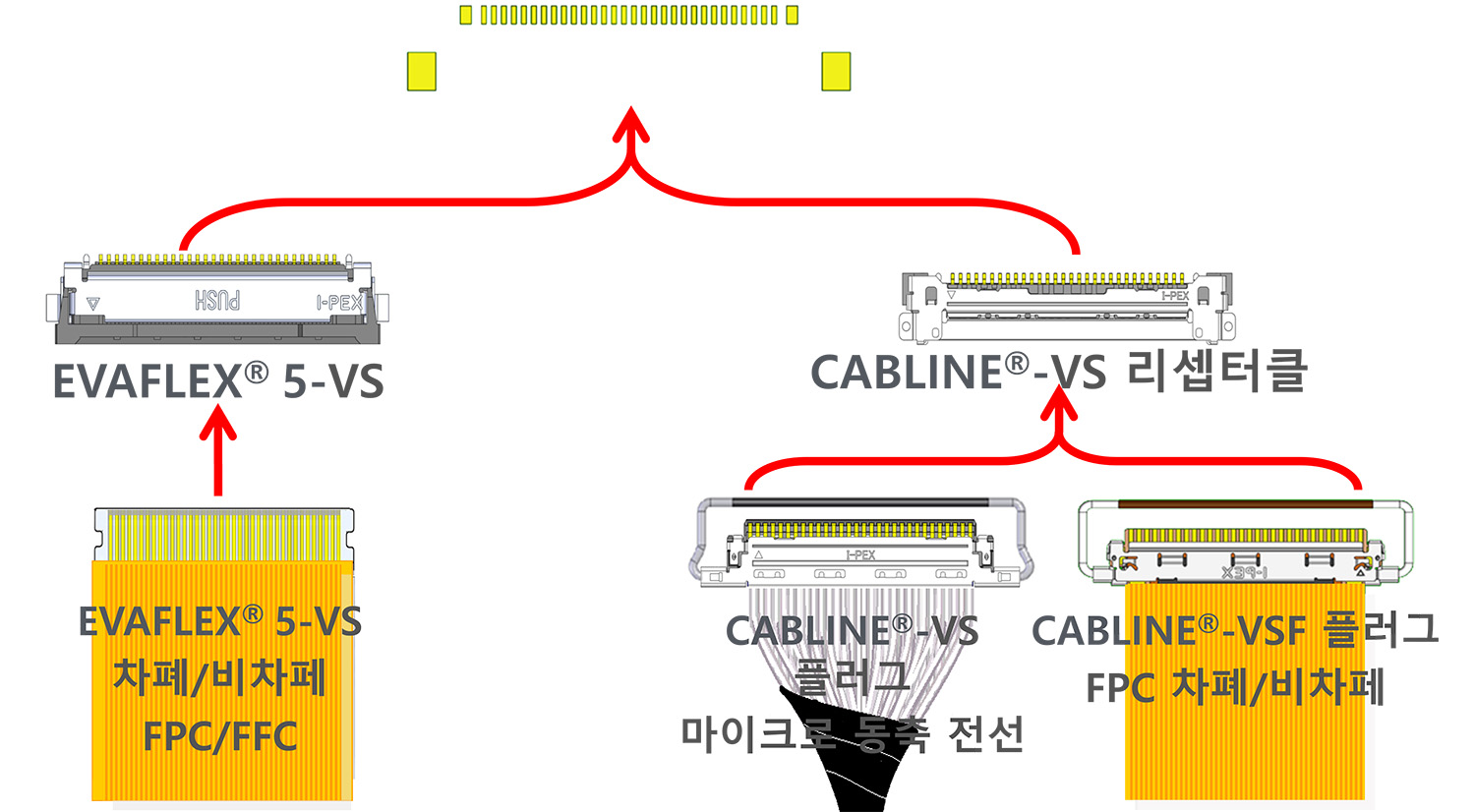

    CABLINE®-VS (VESA 규격의 표준 커넥터)와 실장 패턴 호환
    CABLINE®-VS/VESA 표준 노트북 LCD 커넥터와 호환되는 설치 공간

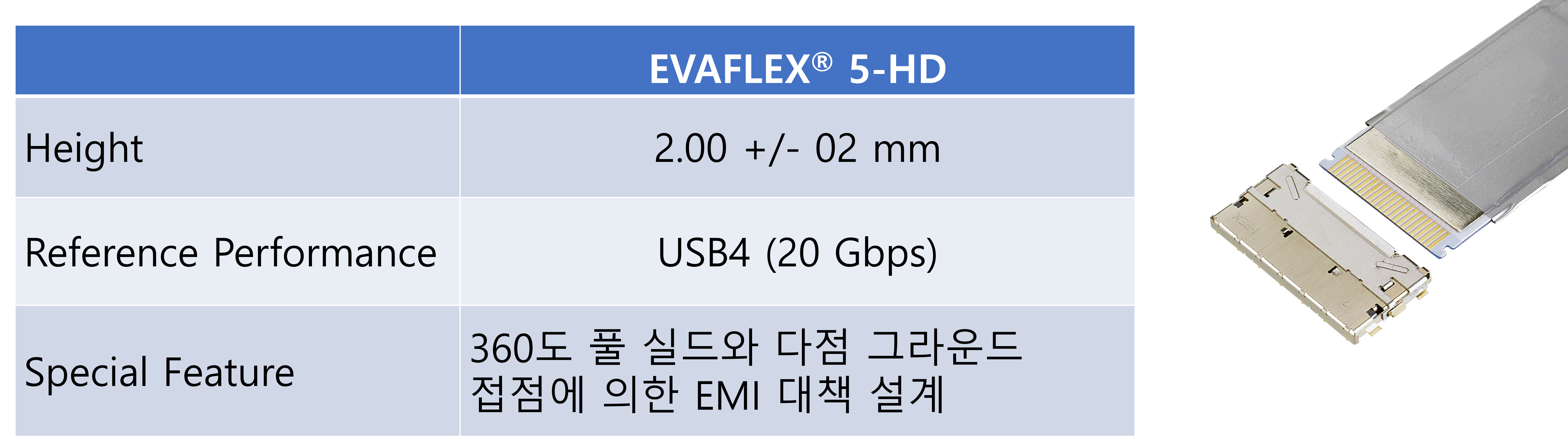

    확장성이 높은 EVAFLEX® 시리즈로 Auto-Lock을 비롯한 다양한 옵션에 대응





    Product Type
    Auto-lock
    결합타입
    Horizontal
    Contact pitch
    0.50 mm
    Height
    2.00 Max (1.90 Nom.) ,
    Depth
    4.95 mm
    Width Formula
    6.25+(0.5*?P)3 mm
    Pin count
    10 15 20 24 30 40 50

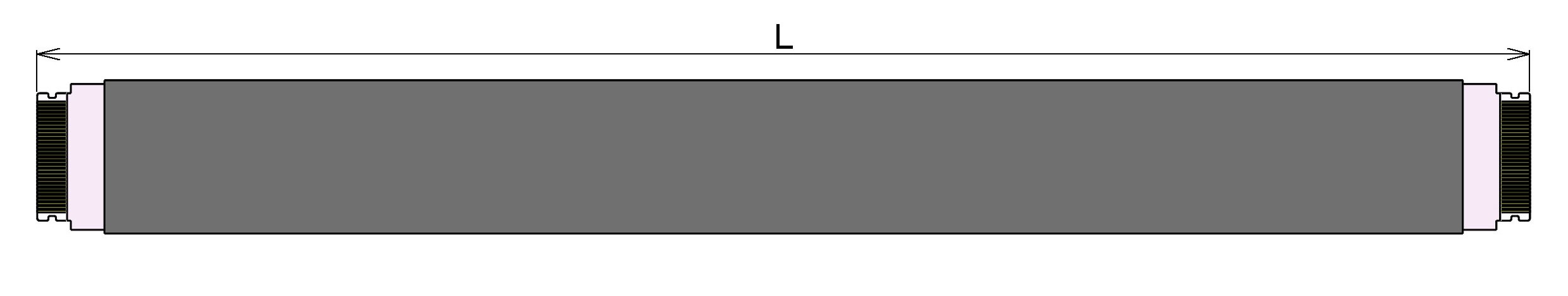

    FPC/FFC Thickness
    0.33
    Current rating
    0.5A / Signal pin
    Applicable Standards (Reference Only)
    USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi standards
    Full shielding (ZenShield®)
    No
    Mechanical lock
    Yes
    Shielded FPC / FFC
    Yes
    Automotive Standards USCAR-2 (40P tested. 5.4.6 (Vibration and Mechanical Shock (V1)) evaluation passed)

    추천품번

    찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.


    EVAFLEX 5-VS RECOMMENDED PART NUMBERS

    Part Number Description Pin count Part Number Note
    EVAFLEX 5-VS
    Operating Temperature :
     - 40ºC to 85ºC    		 10 20535-010E-02 　
    15 20535-015E-02 　
    20 20535-020E-02 　
    24 20535-024E-02 　
    30 20535-030E-02 　
    40 20535-040E-02 　
    EVAFLEX 5-VS
    Operating Temperature :
     - 40ºC to 105ºC    		 10 20720-010E-02 　
    15 20720-015E-02 　
    20 20720-020E-02 　
    24 20720-024E-02 　
    30 20720-030E-02 　
    40 20720-040E-02 USCAR-2 (*)
    EVAFLEX 5-VS
    Operating Temperature :
    - 40ºC to 105ºC Robust Type    		 30 20893-030E-02 　
    40 20893-040E-02 　
    50 20893-050E-02 　

    Note : (*) 40P tested. 2.5.6 Vibration & Shock V1 evaluation passed.
    다른 형번
    이 리스트에는 샘플 준비가 안되는 형번과 판매종료된 형번이 포함되어 있을 수 있습니다.
    신규로 채용을 검토하시는 고객께서는 아무쪼록 상기의 추천 형번을 검토해 주시기 바랍니다.



    OTHER EVAFLEX 5-VS PART NUMBERS

    Part Number Description Pin count Part Number
    EVAFLEX 5-VS
    Operating Temperature :
     - 40ºC to 85ºC    		 10 20535-010E-01
    15 20535-015E-01
    20 20535-020E-01
    24 20535-024E-01
    30 20535-030E-01
    40 20535-040E-01
    Part Number Discription SI Test Board with 2.92mm Adapter & Pin count Parts Number
    EVAFLEX 5-VS
    Operating Temperature：
    -40℃ to 85℃    		 SI Test Board for EVAFLEX 5-VS 10P 91570-010B-001
    SI Test Board for EVAFLEX 5-VS 15P 91570-015B-001
    SI Test Board for EVAFLEX 5-VS 20P 91570-020B-001
    SI Test Board for EVAFLEX 5-VS 24P 91570-024B-001
    SI Test Board for EVAFLEX 5-VS 30P 91570-030B-001
    SI Test Board for EVAFLEX 5-VS 40P 91570-040B-001
    EVAFLEX 5-VS TYPE CH
    Operating Temperature：
    -40℃ to 105℃    		 SI Test Board for EVAFLEX 5-VS TYPE CH 10P 91570-010B-002
    SI Test Board for EVAFLEX 5-VS TYPE CH 15P 91570-015B-002
    SI Test Board for EVAFLEX 5-VS TYPE CH 20P 91570-020B-002
    SI Test Board for EVAFLEX 5-VS TYPE CH 24P 91570-024B-002
    SI Test Board for EVAFLEX 5-VS TYPE CH 30P 91570-030B-002
    SI Test Board for EVAFLEX 5-VS TYPR CH 40P 91570-040B-002
    EVAFLEX 5-VS TYPE R
    Operating Temperature：
    -40℃ to 105℃    		 SI Test Board for EVAFLEX 5-VS TYPE R 30P 91570-030B-003
    SI Test Board for EVAFLEX 5-VS TYPR R 40P 91570-040B-003
    SI Test Board for EVAFLEX 5-VS TYPR R 50P 91570-050B-003
