NOVASTACK® 35-HDP

NOVASTACK 35-HDP Product Image
고속 전송 대응 (20+ Gbps/lane) 풀 쉴드 구조의 전원 단자 포함, 0.35 mm Pitch, 결합 높이 0.7 mm

    멀티 그라운드 접점에 의한 ZenShield® 풀 쉴드로 EMC대책

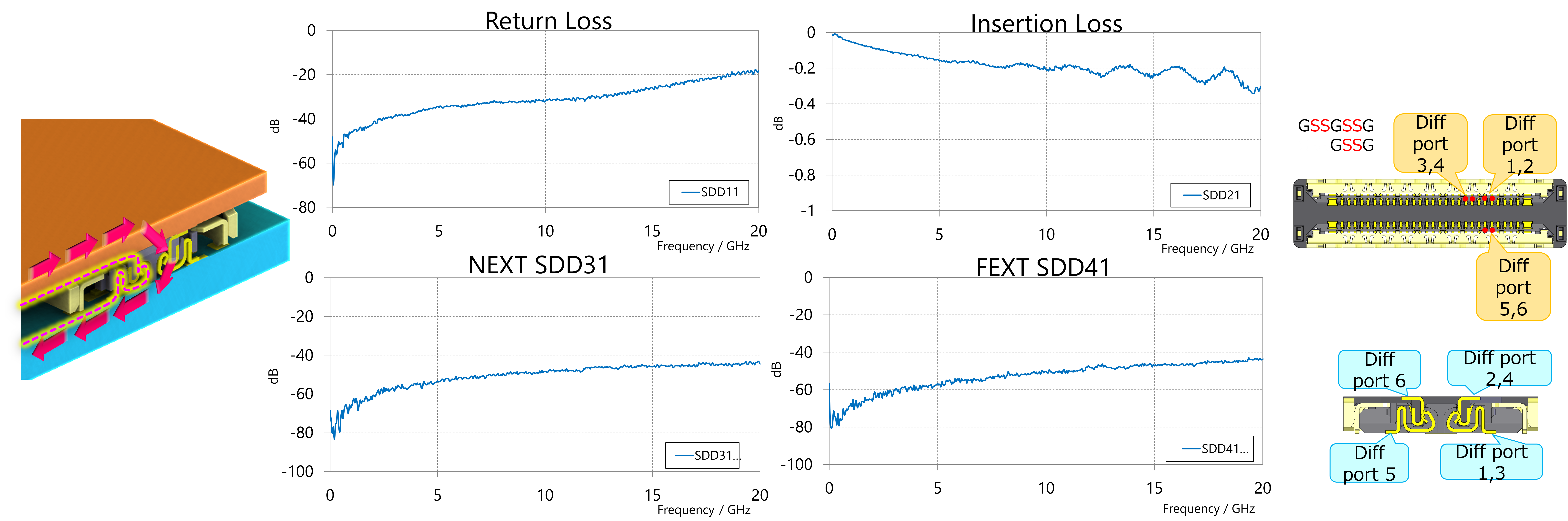

    USB4 / Thunderbolt 4 (20+ Gbps / lane) 의 고속 전송 내부 접속에 최적

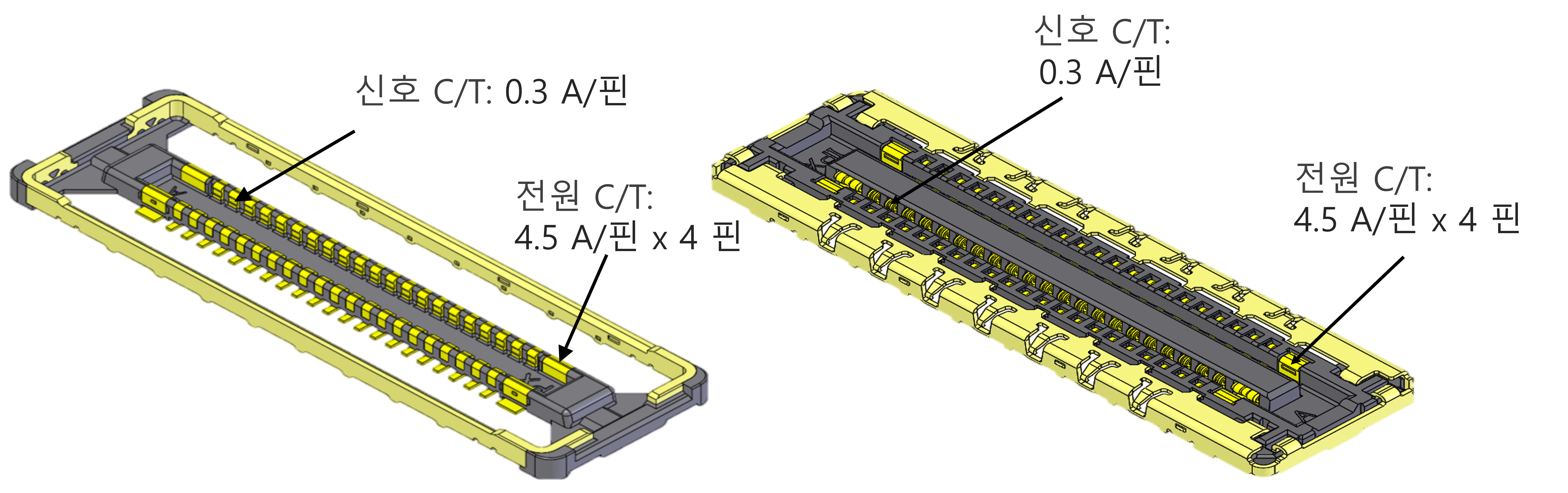

    독립된 2.2A/pin의 전원용 단자( x 4pin)

Contact Pitch:
0.35 mm
Mated Height:
Nom. 0.7 +/- 0.05 mm
Current Rating:
Signal: 0.3 A/pinPower: 2.2 A/pin x 4

다운로드

*SI 테스트 보드 데이터는 2D 도면 아래에 있습니다.

멀티 그라운드 접점에 의한 ZenShield® 풀 쉴드로 EMC대책


USB4 / Thunderbolt 4 (20+ Gbps / lane) 의 고속 전송 내부 접속에 최적


독립된 2.2A/pin의 전원용 단자( x 4pin)






Contact Pitch
0.35 mm
Mated Height
Nom. 0.7 +/- 0.05 mm
Available Pin Count Signal+Power: 16+4, 28+4, 34+4, 42+4, 56+4, 62+4
Depth
3.7 mm
Width
4.89 + (0.35 x pin count / 2) mm
Contact Type
signal plus power pins
Current Rating
Signal: 0.3 A/pinPower: 2.2 A/pin x 4
Applicable Standards (Reference Only)
USB4 (20 Gbps/lane)USB 3.1 Gen 2 (10 Gbps)eDP HBR 3 (8.1 Gbps)eDP HBR 2 (5.4 Gbps)eDP (2.7 Gbps)HDMI 2.0 (6 Gbps)V-By-One HS 1.4 (4 Gbps)MiPi standards
Full EMI Shielding (ZenShield®)
Yes
Mechanical lock
No
Other Features
Fully shielded

추천품번

찾으시는 품번 사양이 리스트에 없는 경우 문의폼을 통해 연락 주십시오.



NOVASTACK 35-HDP RECOMMENDED PART NUMBERS

Part Number Description PART NUMBERS Weight (mg) Note
NOVASTACK 35-HDP plug 28pin 20697-028E-01 28.9
NOVASTACK 35-HDP plug 34pin 20697-034E-01 33
NOVASTACK 35-HDP plug 42pin 20697-042E-01 34.88
NOVASTACK 35-HDP plug 56pin 20697-056E-01 41.24
NOVASTACK 35-HDP plug 62pin 20697-062E-01 45
NOVASTACK 35-HDP receptacle 16pin 20698-016E-01 22.1
NOVASTACK 35-HDP receptacle 28pin 20698-028E-01 29.543
NOVASTACK 35-HDP receptacle 34pin 20698-034E-01 32.49
NOVASTACK 35-HDP receptacle 42pin 20698-042E-01 36.8
NOVASTACK 35-HDP receptacle 56pin 20698-056E-01 44.96
NOVASTACK 35-HDP receptacle 62pin 20698-062E-01 48.53
다른 형번
이 리스트에는 샘플 준비가 안되는 형번과 판매종료된 형번이 포함되어 있을 수 있습니다.
신규로 채용을 검토하시는 고객께서는 아무쪼록 상기의 추천 형번을 검토해 주시기 바랍니다.



NOVASTACK 35-HDP OTHER PART NUMBERS

Part Number Description Part Number Weight (mg) Note
NOVASTACK 35-HDP with cap 21001-042E-01 -
NOVASTACK 35-HDP plug 34pin 20697-034E-03 33.7
NOVASTACK 35-HDP receptacle 34pin 20698-034E-03 32.5
NOVASTACK 35-HDP receptacle 62pin 20875-062E-01 48.53
NOVASTACK 35-HDP FPC assembly 62pin 91130-0002 -
NOVASTACK 35-HDP FPC assembly 62pin 91130-0002-01 -



SI Test Board with 2.92mm Adapter

Part Number Description Part Number Weight (mg) Image
SI Test Board for NOVASTACK 35-HDP 42pin 91654-042B-001 84611.67

NOVASTACK_35-HDP_TB-1009_Plug_Jack-side_(C)

Main Board

NOVASTACK_35-HDP_TB-1009_Thru_(C)
Thru Board
SI Test Board for NOVASTACK 35-HDP 56pin 91654-056B-001 84625
SI Test Board for NOVASTACK 36-HDP 62pin 91654-062B-001 84631.2

NOVASTACK 35-HDP EOL PART NUMBERS

Part Number Description EOL P/N EOL feature Alternative P/N Alternative feature
NOVASTACK 35-HDP plug 42pin 20697-042E-01M MOQ: 5K 20697-042E-01 MOQ: 10K
NOVASTACK 35-HDP plug 56pin 20697-056E-01M MOQ: 5K 20697-056E-01 MOQ: 10K
NOVASTACK 35-HDP receptacle 42pin 20698-042E-01M MOQ: 5K 20698-042E-01 MOQ: 10K
NOVASTACK 35-HDP receptacle 56pin 20698-056E-01M MOQ: 5K 20698-056E-01 MOQ: 10K
