I-PEX의 고온 대응 제품에 대한 소개
자율주행의 기술혁신과 환경에 놓인 EV 보급으로 전기적 동력이 주류를 이루고 있습니다.
자동차의 고기능화에 수반하는 디바이스 탑재 수의 증가에 대응하기 위해, 자동차 개발은 부품의 소형 경량화나 공간 절약화에 가세해 고속 전송·대전류·고전압에 대응을 강제되고 있습니다.
또한 디바이스 탑재 수의 증가와 대전류 통전에 의한 모듈 발열의 증가가 맞물려 SET 내 발열 밀도가 높아지고 내열 요구가 점점 높아지고 있습니다.
I-PEX는 종래보다 85℃ 정격으로 하는 범용 커넥터나 민생용 제품을 다수 갖추고 있습니다만, 상기 자동차 분야를 둘러싼 환경과 요구에 따라 105℃에서 125℃의 고온 대응 제품도 적극적으로 개발·판매하고 있습니다.
앞으로도 고온 대응 커넥터 개발에 힘쓰겠습니다.
이 기사에서는 고온 대응이 요구되는 각 애플리케이션에 최적인 제품 시리즈를 소개합니다.
고온 대응 제품 매트릭스
| Product type | Micro-Coaxial Connectors | RF / Coaxial Connectors | |||

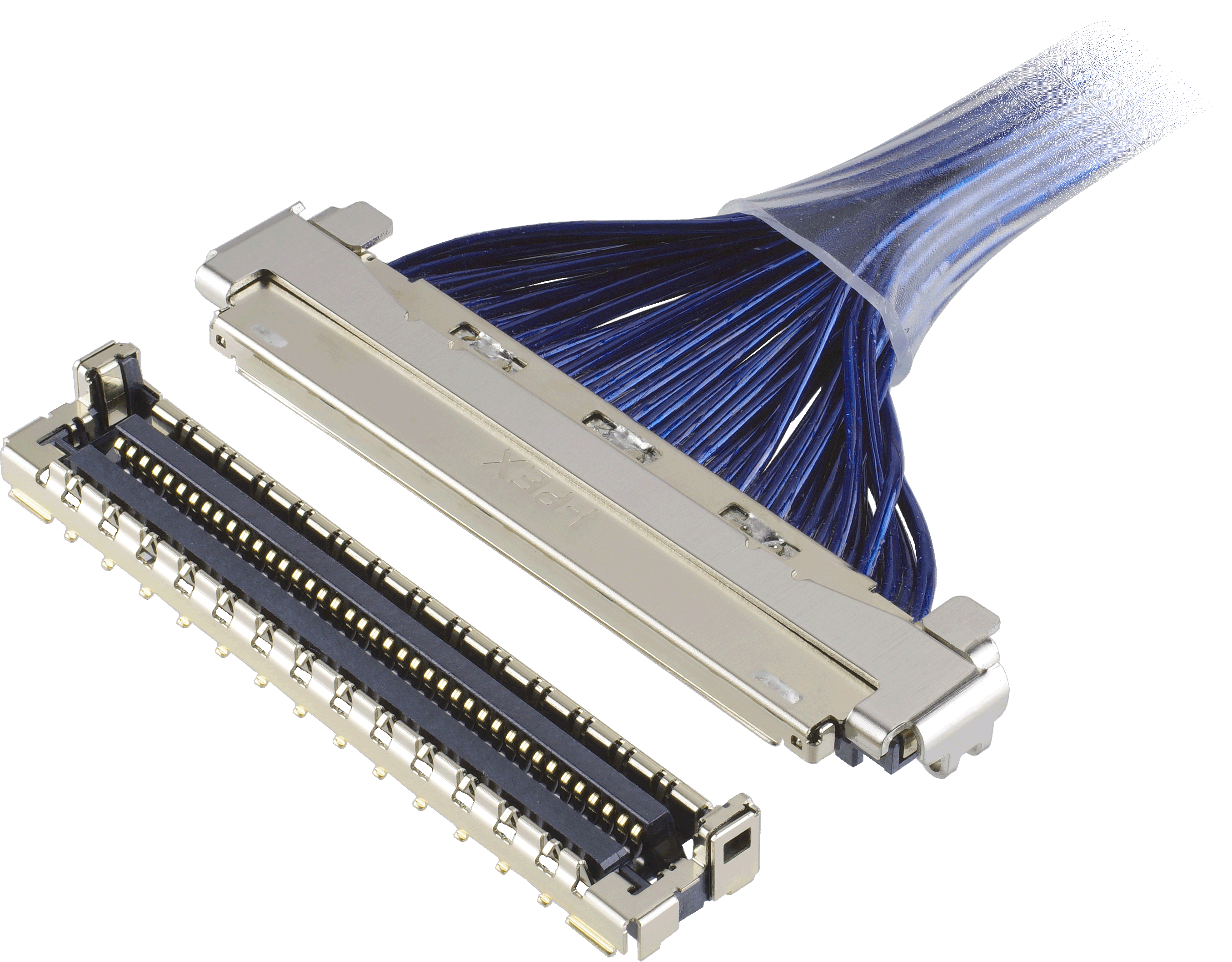

| Product Name | CABLINE®-VS II | CABLINE®-CA II | CABLINE®-CA II PLUS | CABLINE®-UM | MHF®-TI |
 |
 |
 |
|
 |
|
| Heat resistance | 105℃ | 105℃ | 105℃ | 105℃ | 105℃ |
| Pitch | 0.5 mm | 0.4 mm | 0.4 mm | 0.4 mm | - |
| Height (MAX) | 1.2 mm | 1.1 mm | 1.2 mm | 2.35 mm | 3.65 mm |
| Depth | 6.7 mm | 6.2 mm | 6.7 mm | 5.0 mm | - |
| Product type | FPC/FFC Connectors | |||||
| Product Name | MINIFLEX® 5-BFN II | MINIFLEX® 5-BFN II LK | MINIFLEX® 5-FF | EVAFLEX® 5-VS | EVAFLEX® 5-SE-G VT | EVAFLEX® 5-SE |
 |
 |
 |
 |
 |
 |
|
| Heat resistance | 125℃ | 125℃ | 125℃＊ | 105℃ | 125℃ | FFC：85℃ FPC：125℃ |
| Pitch | 0.5 mm | 0.5 mm | 0.5 mm | 0.5 mm | 0.5 mm | 0.5 mm |
| Height (MAX) | 1.1 mm | 1.1 mm | 2.75 mm | 2.0 mm | 6.9 mm | 2.7 mm |
| Depth | 3.5 mm | 4.0 mm | 7.2 mm | 4.97 mm | 4.1 mm | 6.1 mm |
| Product type | Power Connectors / Terminals | |||||||
| Product Name | ISH® | IARPB® | AP-10 | AP-TSS10, AP-LT10 | ||||
| Type | Horizontal | Horizontal Type-Hybrid | Vertical | Wire to Wire | Horizontal | Vertical | Vertical | Vertical |
 |
 |
 |
 |
 |
 |
 |
|
|
| Heat resistance | 125℃ | 125℃ | 125℃ | 125℃ | 125℃ | 125℃ | 105℃ | 125℃ |
| Pitch | 2.0 mm | Signal: 2.0 mm Power: 3.8 mm |
2.0 mm | 2.0 mm | 2.5 mm | 2.5 mm | - | - |
| Height (MAX) |
(1 row) 7.4 mm
|
13.6 mm |
20.75 mm |
(1 row) 8.0 mm
|
(2/3/4/5P) 3.5mm
|
8.7 mm |
13.6 ~ 16.1 mm
|
8.0 mm |
※ 일부 아이템에 대한 실시 항목
I-PEX 고온 대응 커넥터의 특징
I-PEX는 지금까지의 경험을 바탕으로 독자적인 노하우를 적용한 고온 대응 커넥터를 설계하고 있으며, 고온 환경이나 장시간의 가동이 예상되는 엄격한 환경 하에서도 안심하고 사용하실 수 있습니다.
1) 재료 선정
폐사에서는 가공성, 유전성, 열전도의 우수성에 더하여 응력 완화 특성이 뛰어난 재료, 고온 사용 환경에서도 안정된 스프링 특성을 가지고 접촉성을 확보할 수 있는 재질을 선정하고 있습니다. 제품 중 상당수는 인청동을 사용한 콘택트(단자)를 제조하고 있는 한편, 고온 대응품에는 콜슨 합금을 사용하여 구리가 본래 가지고 있는 높은 전기 전도성이나 열 전도성을 크게 손상시키지 않고 강도를 높인 재질을 사용하고 있습니다.
2) 설계
안정된 전기적인 접촉을 얻기 위해서, 콘택트 단자의 상호 간에는, 일정 레벨 이상의 접촉압이 필요하므로, 콘택트 단자에는 금속 재질을 사용해, 스프링 형상으로 설계를 하고 있습니다. 커넥터의 삽발 작업, 응력 완화 시에도 제자리로 돌아와 접촉력을 확보할 수 있도록 스프링 특성을 정교하게 살린 커넥터 설계에 주력하고 있습니다.
대표 예시: EVAFLEX® 5-SE-GVT
콘택트 형상에 충분한 굴곡(높이)량을 확보 시킴으로써, 응력 완화 후에도 접압을 만족시키고 있습니다.
3) 신뢰성 시험
기계적 성능 시험, 환경 시험을 실시할 수 있는 아래의 설비를 사내에 완비해 놓고 있어, 신뢰성 시험을 실시하고 있습니다.
신뢰성 시험 설비
|
저온항습장치  |
소형냉열충격장치  |
|
복합환경시험  |
복합환경시험  |
고온 대응 제품에 대한 신뢰성 시험 항목
I-PEX에서는 고온 대응 제품에 대해 다음과 같은 신뢰성 시험을 실시하고 있습니다.
|
Test Item |
Testing Method |
Measurements |
||
|
Mechanical |
Vibration |
3 mutually perpendicular directions |
Contact resistance Electrical discontinuity Appearance |
|
|
Shock |
Max. G:50 G |
Contact resistance |
||
|
Environmental |
||||
|
Heat Cycling |
Standard Test |
High Temp Test |
Contact resistance |
|
|
Temp : -10 ⇔ 85 ℃ |
Temp -55 ⇔ +125 ℃ Time : 30mins cycle (Transition 5mins. MAX) No. of cycle : 100 cycle |
|||
|
High Temp Life |
Standard Test |
High Temp Resistance | Contact resistance Appearance |
|
|
Temp : 85 ℃±2 ℃ |
Temp : 125 ℃±2 ℃ Duration : 1000 hours |
|||
|
Humidity |
Temp : 40±2 ℃ |
Contact resistance Insulation resistance Electric withstanding voltage Appearance |
||
| Humidity Cycling) |
Temp-10～+65 ℃ Humidity : 90~98 % RH, Cycle : 10 cycle （240 hours） |
Contact resistance Insulation resistance Electric withstanding voltage Appearance |
||
| Salt Water Spray | Temp : 35±2℃、 Salt water density 5±1 % [by weight] Duration : 48 hours |
Contact resistance Appearance |
||
| H2S Gas | Temp : 40±2 ℃ Humidity : 80±5 % RH Gas : H2s 3±1 ppm Duration : 96 hours |
Contact resistance Appearance |
||
※ 일부 아이템에 대한 실시 항목
고객이 희망하는 조건과 대조해, 요구 사양에 대해서 보다 유효한 시험 항목이나 대응 방법을 제안 드리고 있습니다. 높은 신뢰성이 요구되는 적합 커넥터에 대해서는 용도에 따라 적절한 제품을 소개 드리고 있사오니, 당사에 문의 부탁 드립니다.
