EVAFLEX® 5-SE-G VT, EVAFLEX® 5-SE-G HT - 0.5mm Pitch FPC / FFC 커넥터, 그라운드용 단자 포함, 고온 대응

여러 I-PEX 커넥터의 제품 라인업 중, 가장 취급하기 쉬운 커넥터 중 하나가 FPC / FFC 커넥터 시리즈입니다.

다수의 제품 종류(MINIFLEX®시리즈&EVAFLEX®시리즈)가 있는 가운데, 이번에는EVAFLEX® 5-SE-G VTEVAFLEX® 5-SE-G HT를 소개해 드리겠습니다. (VT = 수직 결합 타입, HT = 수평 결합 타입)

주요 특징



 1. Auto Lock 구조 – 수작업 또는 로봇에 의한 조립에 최적화


실장 후, FPC/FFC를 삽입하는 것만으로 원 액션 결합·잠금 작업을 할 수 있어, 작업성, 생산성을 높여 공정 자동화에도 대응 가능 합니다. (발거 시에는 잠금 버튼을 누르면서 FFC/FPC의 탈거가 가능하기 때문에, 한손으로 작업이 가능합니다.)

FFC 보강판 양쪽에 파인 홈 부분이 커넥터에 확실히 걸리게끔 하는 기계식 잠금 구조로, 진동이나 잡아당김에도 강한 유지력을 실현.
잠금 시의 클릭음으로 불완전 결합을 감소시킵니다.
기존의 FPC 커넥터와 같은 액추에이터의 개폐 조작이 불필요하므로, 조립 작업 시간의 향상, 잠금 레버의 파손 위험 절감을 실현.

EVAFLEX® 5-SE-G VT
EVAFLEX® 5-SE-G HT








또한, 인건비의 상승, 인력 부족, 조립 코스트의 삭감, 불량 리스크 삭감 등을 위해, 제조의 자동화가 가속되고 있습니다. 그에 따라 로봇에 의한 커넥터 자동 삽입의 요구도 높아지고 있습니다. I-PEX는 자동화 대응 커넥터를 개발함과 동시에, 케이블 삽입 작업을 할 수 있는 로봇용 그리퍼의 제안을 포함하여, 자동화 실현을 위한 노력을 해 나가고 있습니다.




2.  125℃ 내열・충격・진동 대응 – 각종 자동차 기기의 엄격한 시험 조건으로 평가


온도 사이클 시험, 내열 시험, 진동 시험, 충격 시험 등의 자동차 부품에 요구되는 엄격한 환경 시험에서 평가를 실시.



시험

시험 방법

확인 내용

기계적 성능

내진성

축방향 8시간 사이클 시험

접촉저항

순간단락

외관

충격

최대 가속도 50G, 접속 시간 11msec

반파정현파 6방향 3 시험

접촉저항
순간단락

외관

환경적 시험

온도 사이클

온도 -55~+125

시간 30(이동시간 5) 100사이클 시험

접촉저항

외관

내열성

온도 125±2에서, 1,000시간 방치

접촉저항

외관

정상상태의 대습도

온도 40±2, 습도 90~95%RH, 240 시간 방치

접촉저항

절연저항

내전압

외관

온습도 사이클의 대습도

습도 -10~+65, 습도 90~98%RH, 10 사이클(240시간) 방치

접촉저항

절연저항

내전압

외관

염수분무

습도 35±2, 농도 5±1% 염수 분무 중에 48시간 방치

접촉저항

외관

황화 산소 가스

온도 40±2, 습도 80±5%RH

가스 H2s 3±1ppm, 시간96시간

접촉저항

외관



  • Download EVAFLEX® 5-SE-G VT 의 제품 기획서 다운로드는 여기로
  • Download EVAFLEX® 5-SE-G HT 의 제품 기획서 다운로드는 여기로



 3. 공용 사용 FPC/FFC – 기판 설계의 자유도와 조립 작업성을 향상


공용으로 사용 가능한 FPC/FFC 디자인으로, 수평・수직 결합 선택이 가능하기 때문에, FPC/FFC를 변경하지 않고 접속 방향을 선택할 수 있어, 접속 방향에 구애 받지 않고 폭넓은 디바이스에 적용 가능.



공용 사용이 가능한 FPC/FFC를 사용하여
수평・수직 결합의 선택이 가능



 4. 실드 FPC/FFC 대응과 그라운드 기능에 의한 높은 전송 품질


실드 부착 FPC/FFC 대응과 그라운드 단자에 의해 적절히 접지를 시킴으로써 안정된 신호 전송이 가능하기 때문에, 주변 기기에 대한 전자 간섭을 억제할 수가 있습니다.

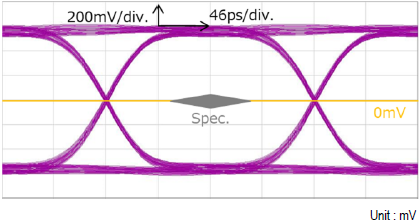

※EVAFLEX® 5-SE-G VT
Bit rate:5.4Gbps,
Rise time:130ps(20-80%),
Input Voltage:1.2Vp-p



용도 예시:


  • 프론트・리어 뷰 카메라
  • LiDAR
  • Radar
  • 카 네비게이션, 오디오
  • 인버터
  • 헤드 업 디스플레이
