I-PEX의 Lock 구조 RF 커넥터와 탑재 공간이 있는 무선 모듈(Fig.1)을 선택하면 무선 모듈과 안테나 연결은 기계적인 유지력과 안정성이 향상됩니다. 진동이나 충격이 있는 환경에서 통신의 안정성과 신뢰성 확보가 요구되는 디바이스에는 최적의 솔루션입니다.



사용 예: MHF^® 4L LK에 의한 LOCK 기구 솔루션

Wireless Module / 12 GHz 까지 지원 / 결합 높이 2.0 mm max.

*4.5 mm pitch is M.2 standard compatible. The clearance for the connector layout is not M.2 standard compatible.

Fig.1 탑재 공간이 있는 무선 모듈을 선택할 경우 I-PEX의 Lock 커넥터 솔루션

Drawing: Component placement prohibited area for MHF 4L receptacle mated with MHF 4L LK harness

Video: How to lock the connector



사물 인터넷 내 접속 디바이스의 상황은 꾸준히 증가하고 있으며, 현재 빠르게 증가하고 있지만, 그 상황은 다양한 접속 프로토콜(Cellular M2M, Wi-Fi, Bluetooth, GNSS 등) 에 의해 강화되고 있습니다. 계속해서 확대되는 연결 장치 포트폴리오는 반려동물 및 열쇠용 소형 추적 장치부터 대형 농기계 및 상용 트럭 차량까지 다양한 크기를 지원합니다. 많은 사물이 위치 정보나 데이터 송신에 대응시킬 수 있습니다.

Cellular M2M 모듈은 2G/3G GSM 및 CDMA에서 빠르고 신뢰성 높은 데이터 전송에 이용할 수 있는 LTE와 새로운 밀리미터파의 가능성을 갖춘 현재의 4G/5G에 이르기까지 셀룰러 규격과 함께 진화해 왔습니다. 이행 중에 모듈이 등장했고, 그 결과 커넥터의 크기와 비용이 MMCX에서 소형 RF 커넥터로 축소되었습니다. 사이즈 축소로 인한 의도치 않은 영향의 하나는 결합된 커넥터 쌍 사이의 기계적 유지력이 약해지는 것입니다. 흔히 말하는 일반적인 불만은 기계적인 분리에 기인하는 소형 Micro-RF 커넥터의 분리입니다. ('팝업/오프'라고 불리는 경우가 종종 있습니다).)



이 문제를 접착, 밴드에서의 고정 등의 방법에 의존하지 않는 해결책으로서 I-PEX는 MHF I 및 MHF 4L 하네스용 잠금장치 솔루션을 설계했습니다. 이 잠금 기능은 MHF I의 경우 0.81, 1.13, 1.32, 1.37, 1.80 케이블 사이즈, MHF 4L의 경우 1.37로 이용 가능하여 충격이나 진동으로부터 커넥터 분리를 방지할 수 있습니다. (Fig.2)

Fig.2 Lock 구조 커넥터와 Lock 구조가 없는 커넥터의 유지력 비교



MHF^® I LK : 결합 Lock 구조 탑재 RF 커넥터 대응 주파수~9GHz, 결합 높이 2.9mm max

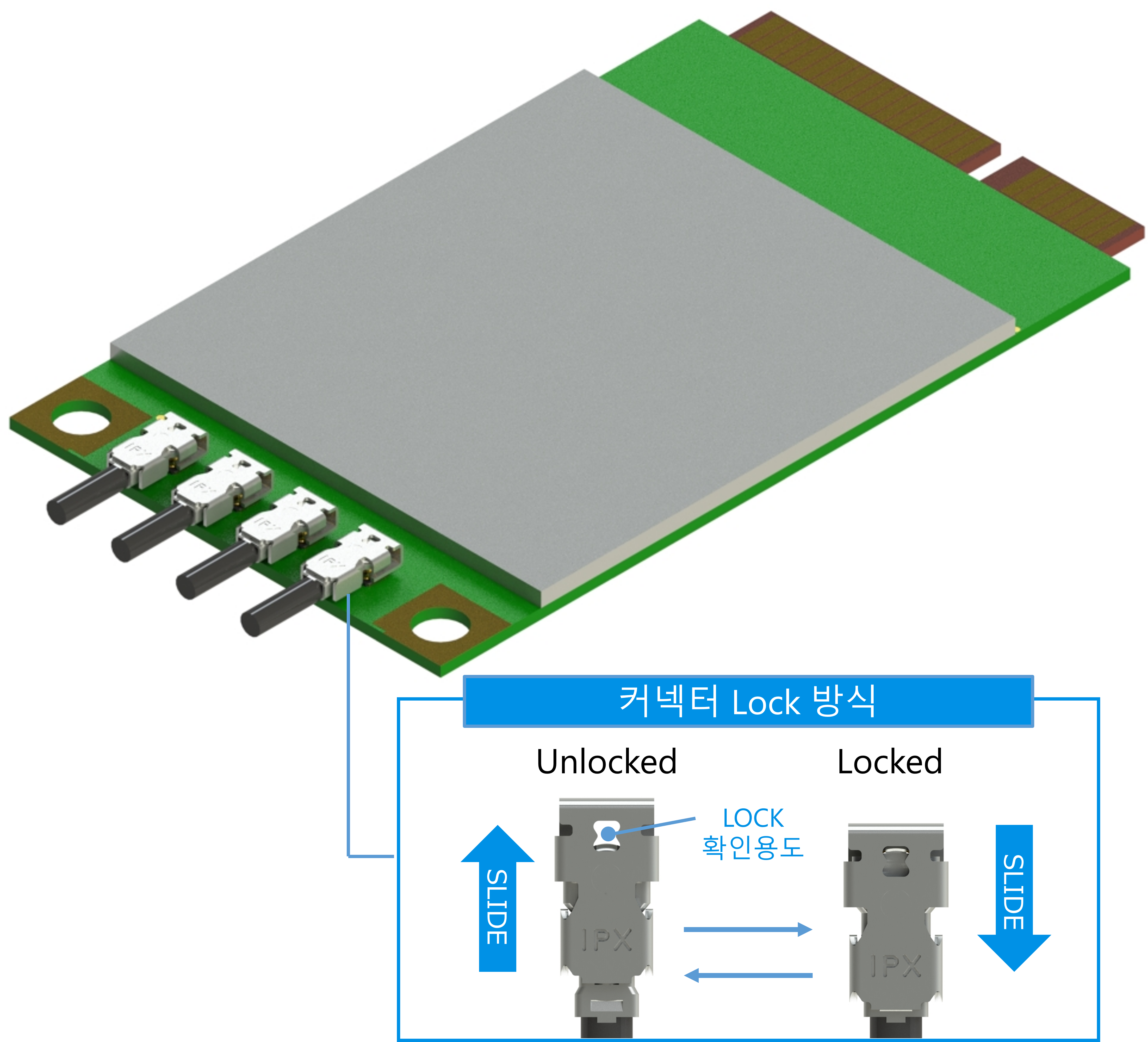

Fig.3 무선 모듈 상에서의 Lock 구조 커넥터 복수 배치 예 (MHF^® I LK)



MHF^® 4L LK : MHF^® 4/4L 리셉터클과 결합 가능한 Lock 구조 커넥터, ~12GHz 주파수에서 우수한 전송특성 성능을 발휘함, 결합높이 2.0mm max.

Fig.4 무선 모듈 상에서의 Lock 구조 커넥터 복수 배치 예 (MHF^® 4L LK)
