EVAFLEX® 5-SE-G HT

EVAFLEX® 5-SE-G HT
片手作業対応オートロック、高温対応(125℃)、​高速伝送対応、水平嵌合、0.5 mmピッチ、シールドFFC/FPC

  • 片手での作業ができるオートロックデザイン。手作業やロボットでの組立作業に最適

  • GNDコンタクトを実装した高速伝送設計(4+ Gbps V-By-One)

  • 拡張性の高いEVAFLEX®シリーズでオートロックを始め様々なオプションに対応

コンタクトピッチ (mm):
0.500
Height:
3.75 Max (3.65 Nom.)
芯数:
30 50
嵌合タイプ:
水平嵌合

ダウンロード

  • カタログ

  • 製品図面

  • 製品規格

  • 3D図面 (IGES)

  • 3D図面 (STEP)

  • FPC Pattern (DXF)

  • シンボル＆フットプリント

    シンボル＆フットプリントは外部サイト（SnapMagic）に遷移後ダウンロードいただけます。

  • テストレポート

  • SI テストボード

  • マニュアル

  • 梱包規格

    • 片手での作業ができるオートロックデザイン。手作業やロボットでの組立作業に最適
    EVAFLEX_5-SE-G_HT_FAB1-1_E EVAFLEX_5-SE-G_HT_FAB1-2_E   EVAFLEX_5-SE-G_HT_FAB1-3_all

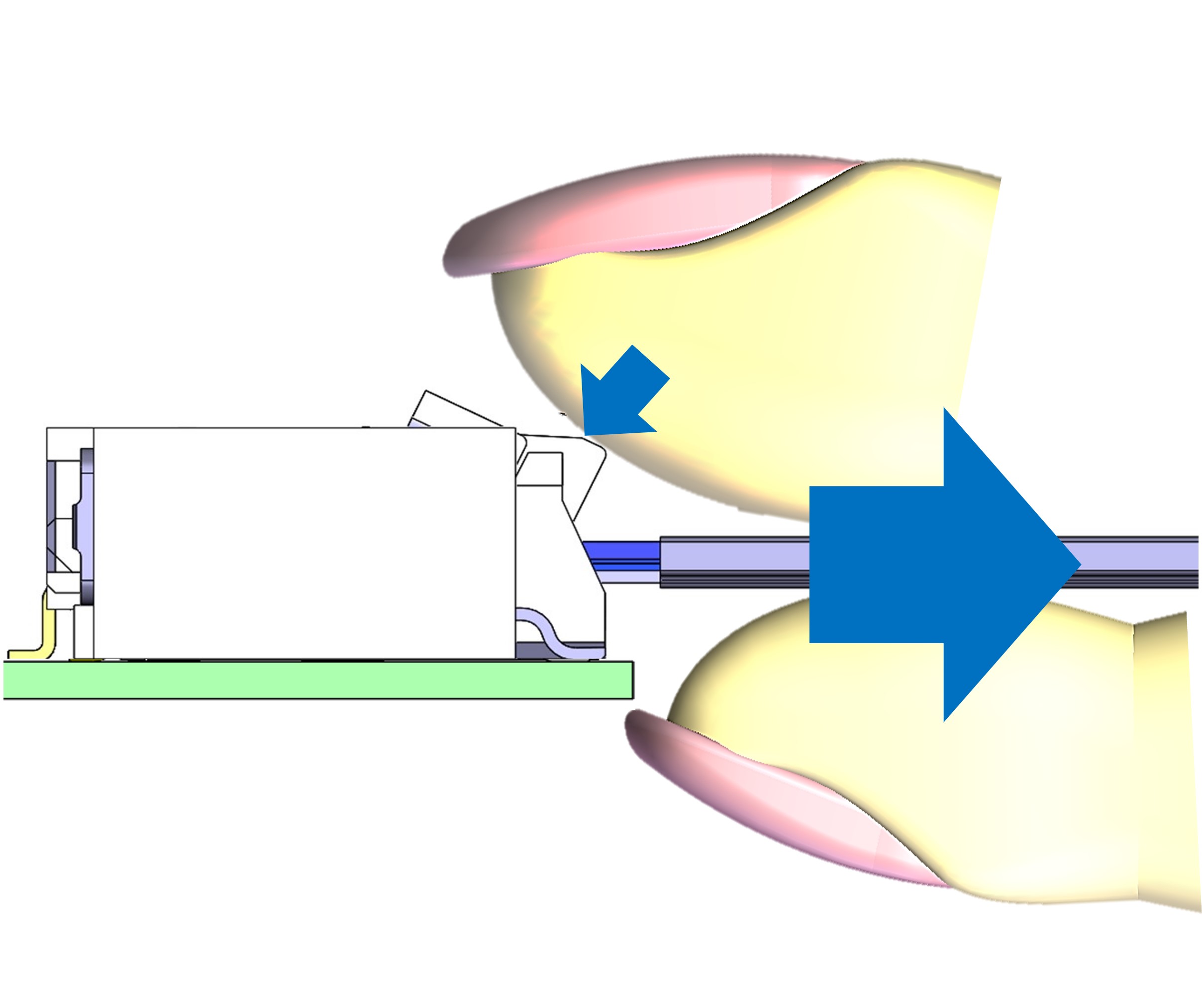

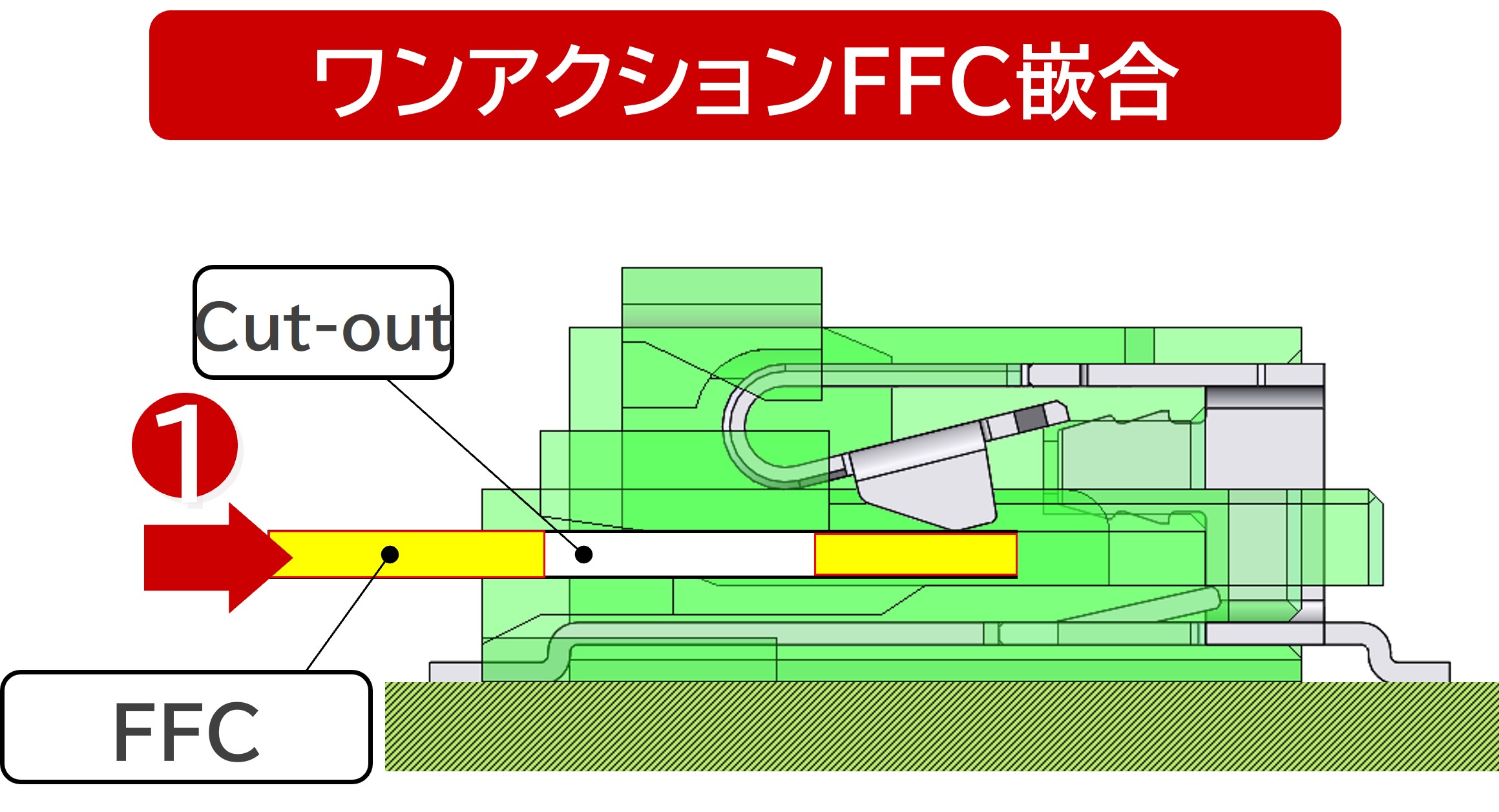

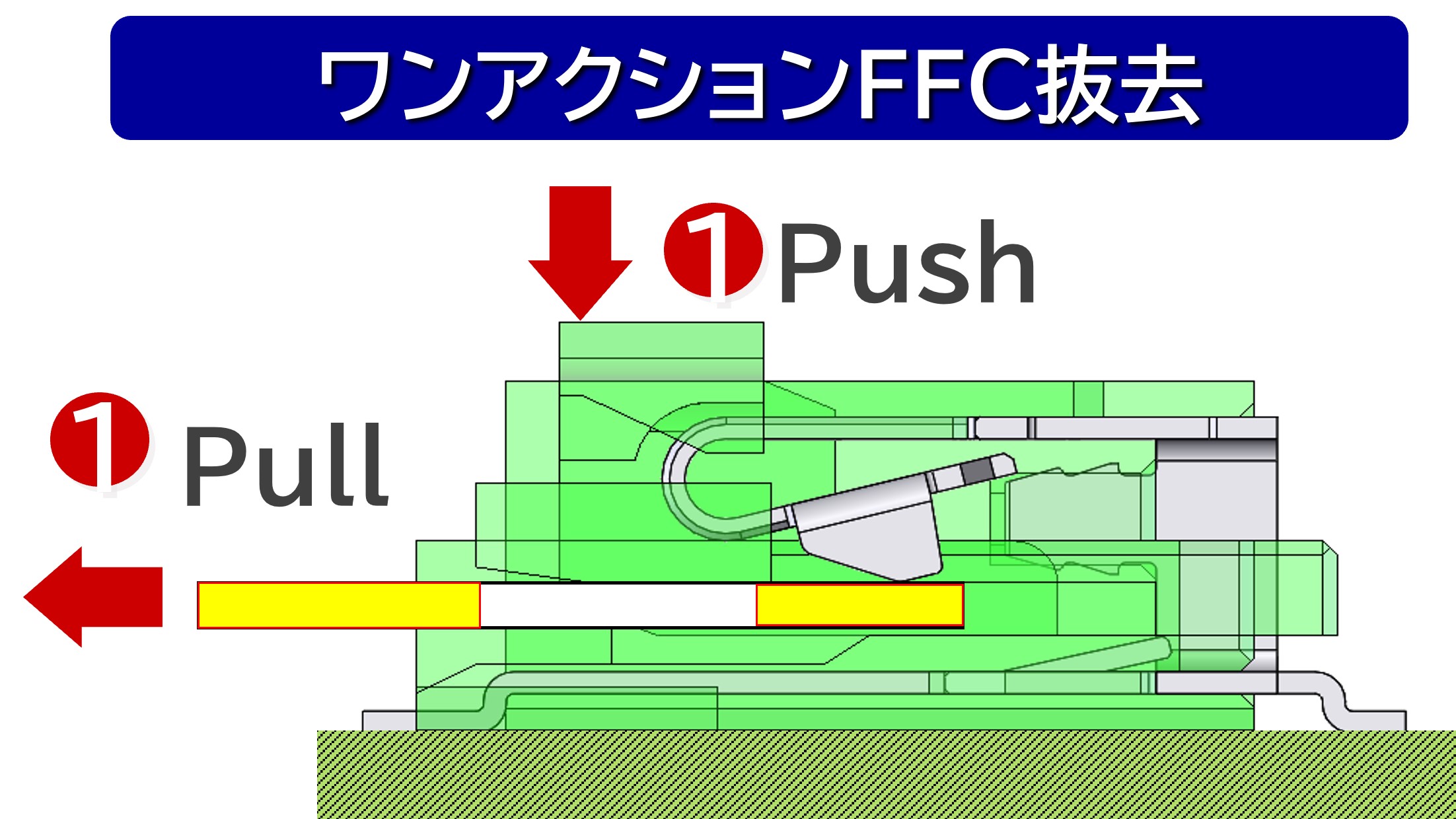

    Insert FFC Push to release lock & pull FFC   Release lock and pull FFC at same time for one-hand operation



    GNDコンタクトを実装した高速伝送設計(4+ Gbps V-By-One)
    EVAFLEX_5-SE-G_HT_FAB2-1_E

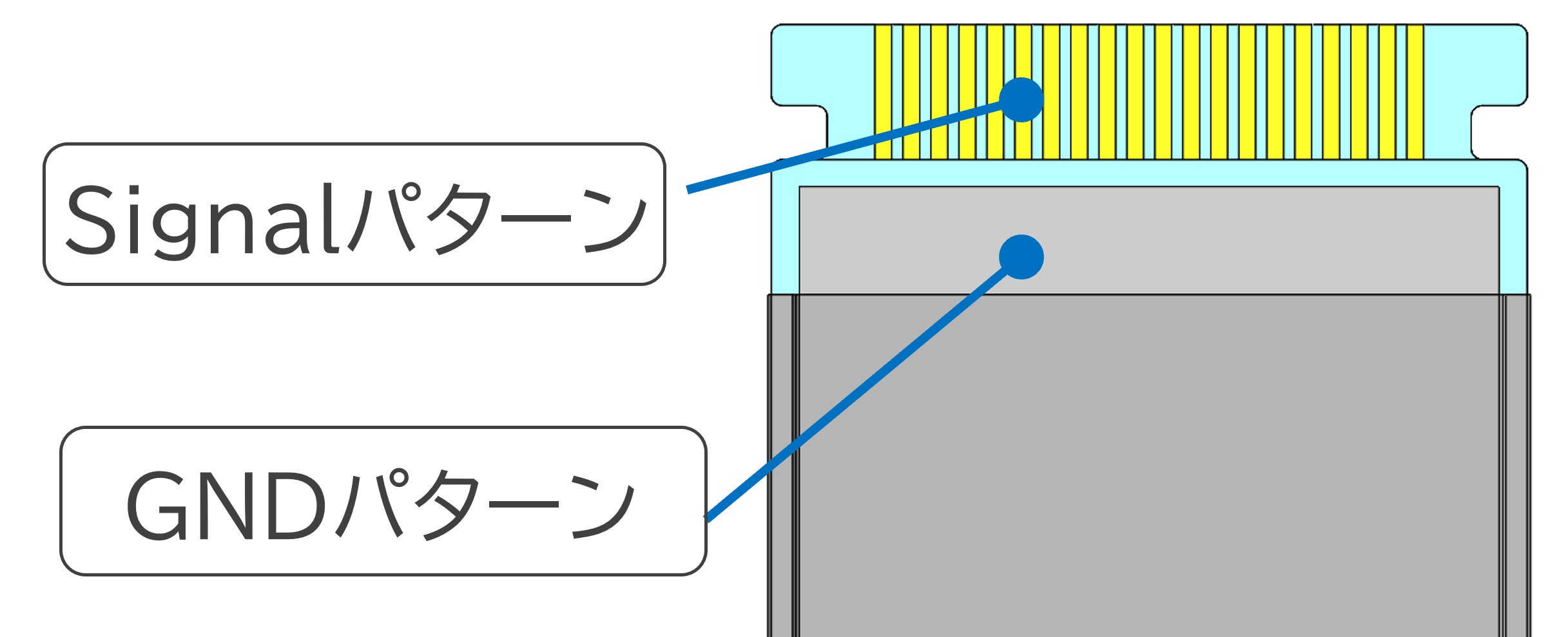

    Recommended FFC shape

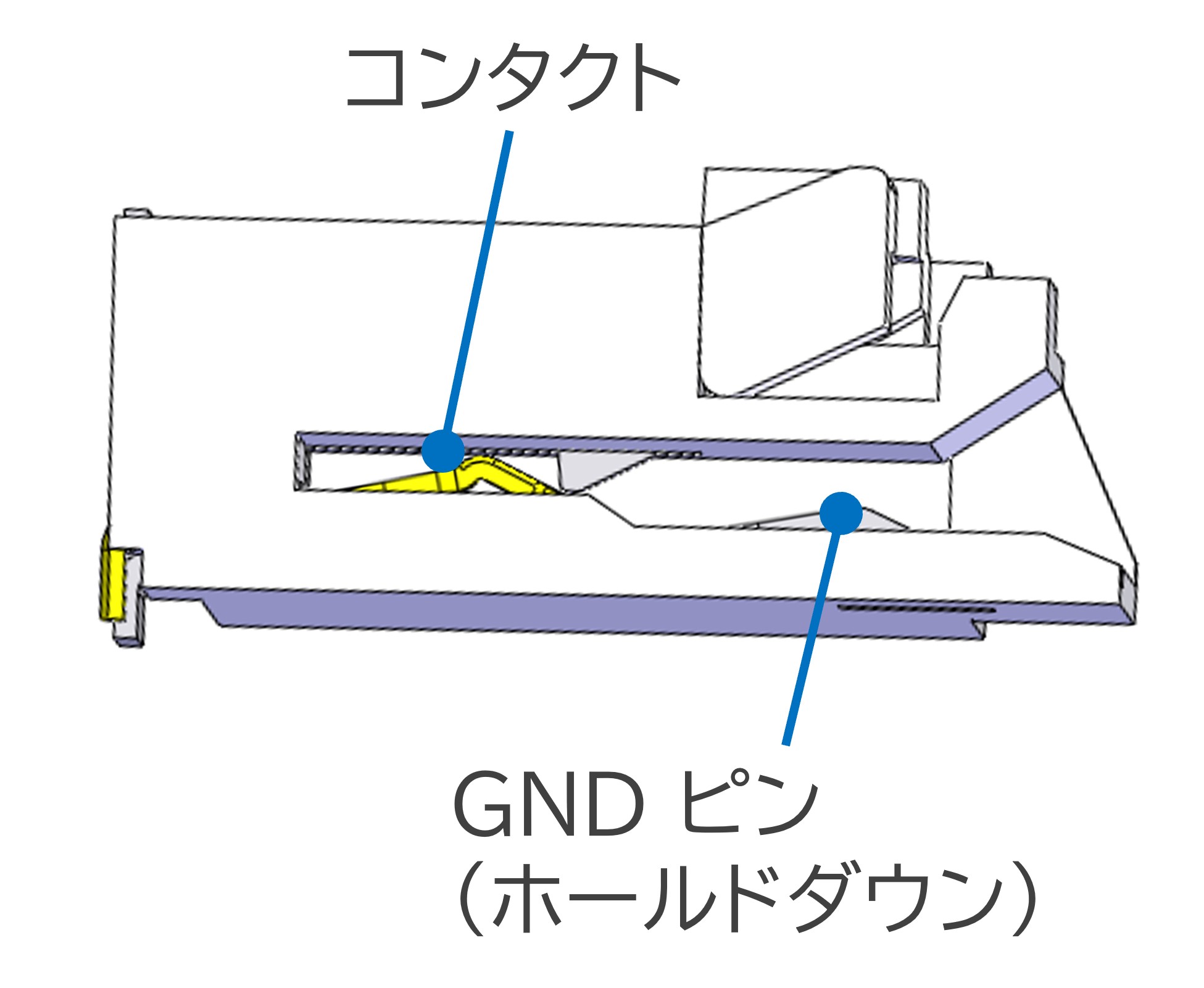

    Extended hold down with GND pin for GND connection Target speed : up to 4+ Gbps (V-By-One® HS)
    EVAFLEX_5-SE-G_HT_FAB2-2_all

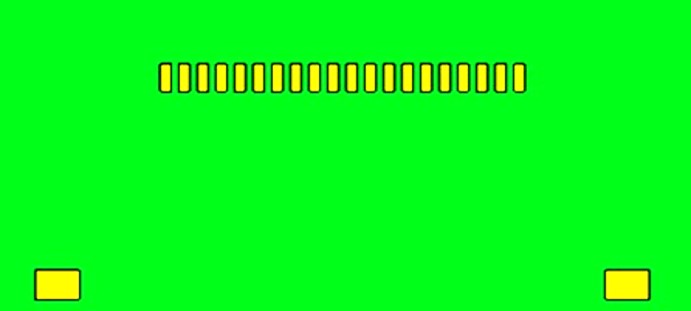

    Recommended PCB layout
    		 EVAFLEX_5-SE-G_HT_FAB2-3_E_K EVAFLEX_5-SE-G_HT_FAB2-4_E_J_K

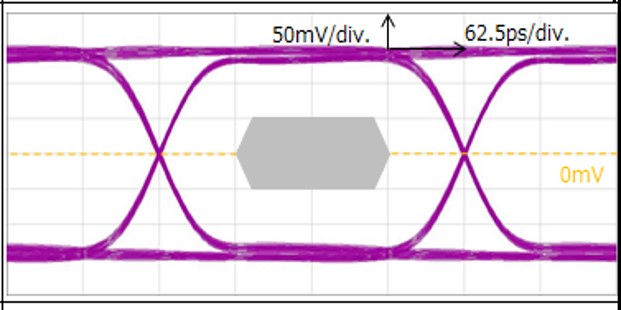

    Eye pattern 4 Gbps (actual)



    拡張性の高いEVAFLEX®シリーズでオートロックを始め様々なオプションに対応

    Vertical mate type using same FFC : EVAFLEX® 5-SE-G VT

    EVAFLEX_5-SE-G_HT_FAB3-1_E

    Higher speed and smaller size: EVAFLEX® 5-VS Type CH

      EVAFLEX® 5-SE-G VT EVAFLEX® 5-VS



    EVAFLEX_5-SE-G_HT_FAB3-2_all
    Height (mm)
    6.60 +/- 0.1
    1.90 +/- 0.1
    Operation
    Temperature
    ~ 125℃
    ~ 105℃
    Reference
    Performance
    V-by-one HS 1.4
    (4+ Gbps)
    PCIe Gen 3
    (8+ Gbps)



    Product Type
    Auto-lock
    嵌合タイプ
    水平嵌合
    Contact pitch
    0.50 mm
    Height
    3.75 Max (3.65 Nom.)
    Depth
    7.00 mm
    Width Formula
    8.0+(0.5*?P) mm
    Pin count
    30 50
    FPC/FFC Thickness
    0.30
    Current rating
    0.35A / Pin
    Applicable Standards (Reference Only)
    eDP (2.7 Gbps) V-By-One HS 1.4 (4 Gbps)
    Full shielding (ZenShield®)
    No
    Mechanical lock
    Yes
    Shielded FPC / FFC
    Yes

    推奨型番

    お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



    EVAFLEX 5-SE-G HT RECOMMENDED PART NUMBERS

    Part Number Description Pin count Part Number
    EVAFLEX 5-SE-G HT 50 20899-050E-01
    EVAFLEX 5-SE-G HT 30 20899-030E-01
    SI Test Board with 2.92mm Adapter Part Number
    SI Test Board for EVAFLEX5-SE-G HT 30P 91572-030B-001
    SI Test Board for EVAFLEX5-SE-G HT 50P 91572-050B-001
