Wi-Fi 6 / 6E 対応コネクタ

様々な「モノ」がインターネットに接続されるIoT(Internet of Things)の運用や、キャッシュレス決済、スマートスピーカー、医療のIT化等によりWi-Fiがなくてはならないものになりました。また、膨大な情報処理が求められるAI(人工知能)や、ICT(情報通信技術)などの技術も今後ますます利用の拡大が見込まれており、通信環境の安定性向上がますます求められています。




新たな無線通信規格であるWi-Fi 6 / Wi-Fi 6Eなどの通信技術の発展により高速・大容量通信、多数の通信機器による同時接続時の無線通信の安定性が向上され、ユニファイドコミュニケーション、クラウドコンピューティング、AR(拡張実現)/VR(仮想実現)、テレプレゼンスなどの大容量データ通信が求められるコンテンツもより快適に利用できるようになり、ますます身近な存在になってくることが予想されています。



Wi-Fi 6 / Wi-Fi 6E対応 小型RFコネクタのご紹介



I-PEXのMHF® シリーズはWi-Fiをはじめ5G(ミリ波/Sub-6)、4G LTE、Bluetooth、GPS、WiGig、M2M、IoT、SigFox、WiSUN、NB-IoTやLoRaなど様々な通信規格に対応する理想的なアンテナ接続用小型コネクタです。
また、I-PEXではWi-Fi 6 / Wi-Fi 6Eで6GHz帯(5935MHz~7125MHz)の周波数帯域での性能評価を実施することで、従来のWi-Fi同様にWi-Fi 6/ Wi-Fi 6Eでも使用できることを確認したMHF® シリーズ製品を数多く取り揃えております。




  • MHF® I: ~9GHzにおいて優れたパフォーマンスを実現した小型RFコネクタ

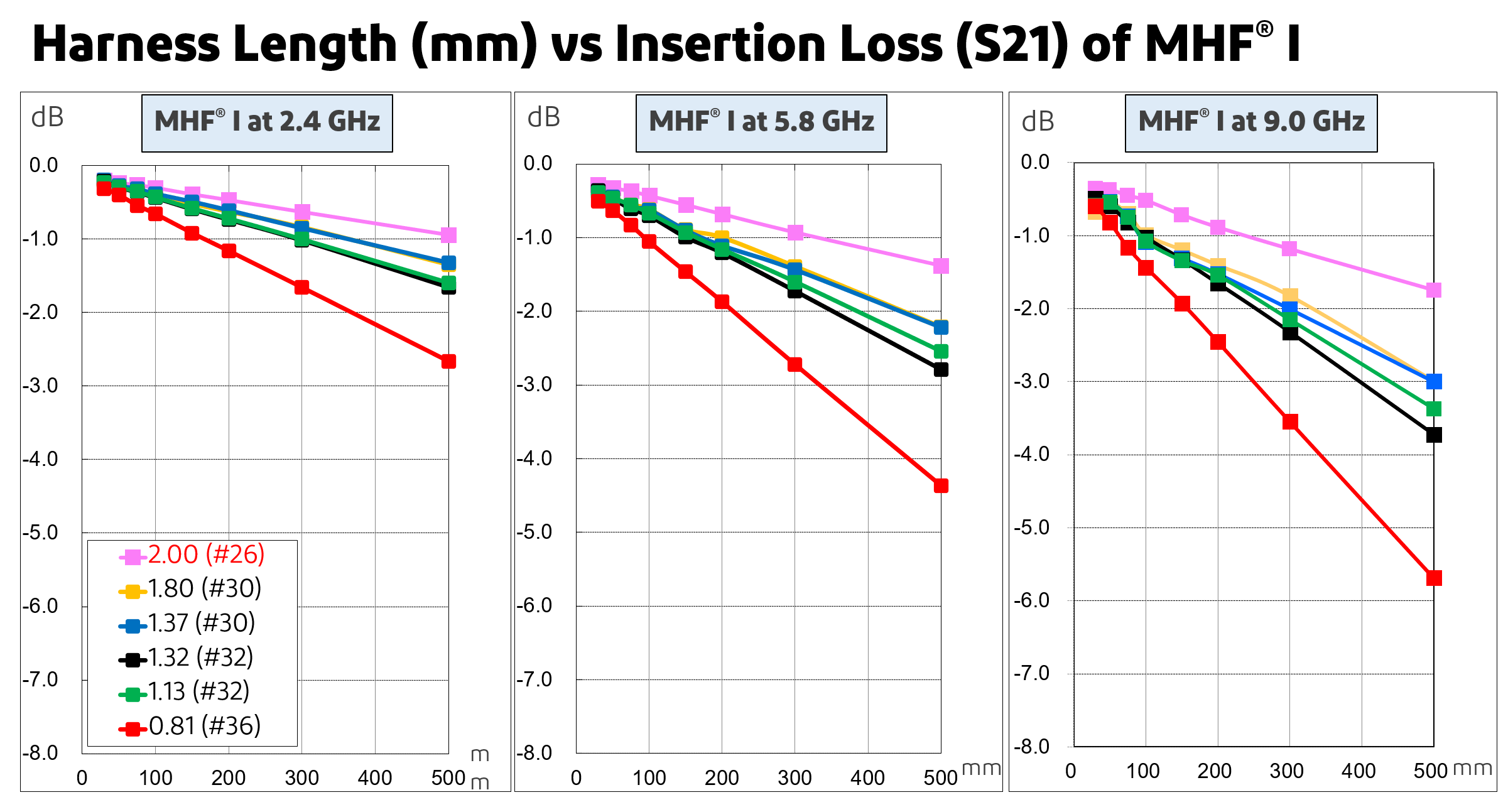

MHF I performance



  • MHF® 4L: ~12GHzにおいて優れたパフォーマンスを実現した小型RFコネクタ

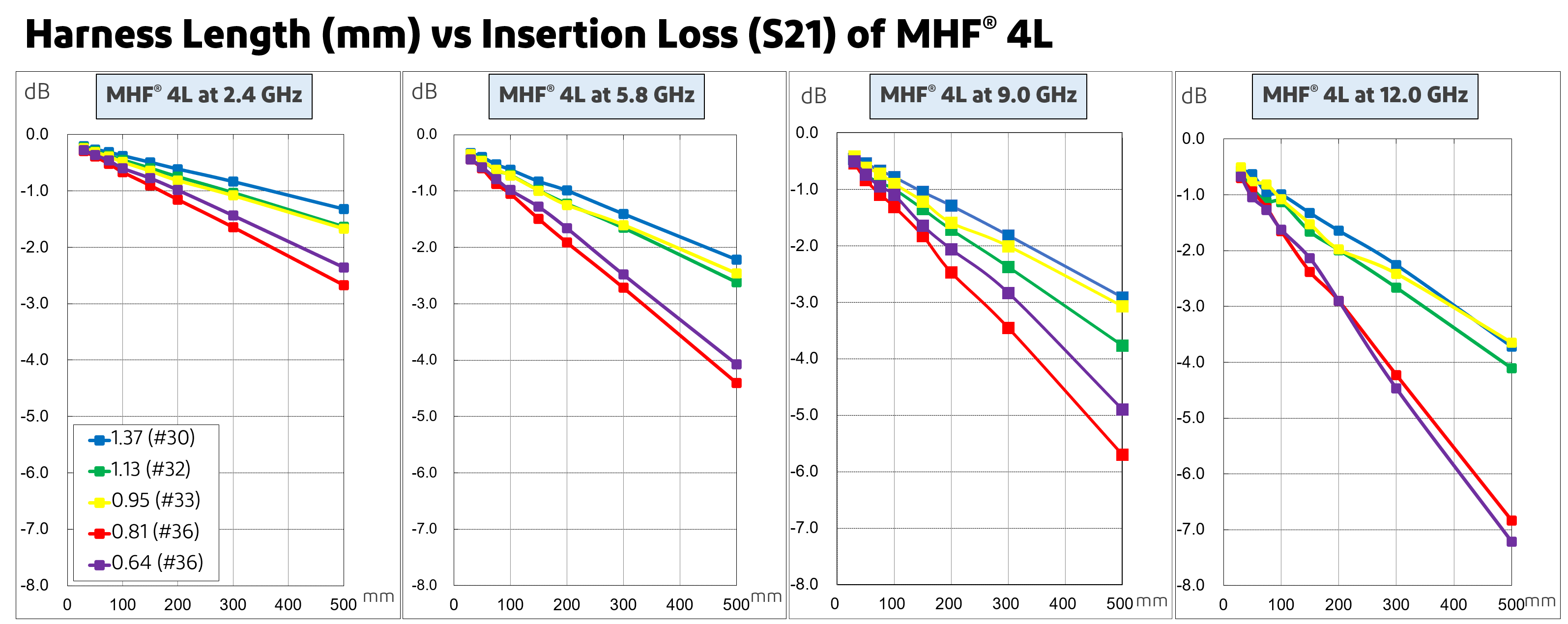

MHF 4L performance



  • MHF® 5L: ~15GHzにおいて優れたパフォーマンスを実現した小型RFコネクタ

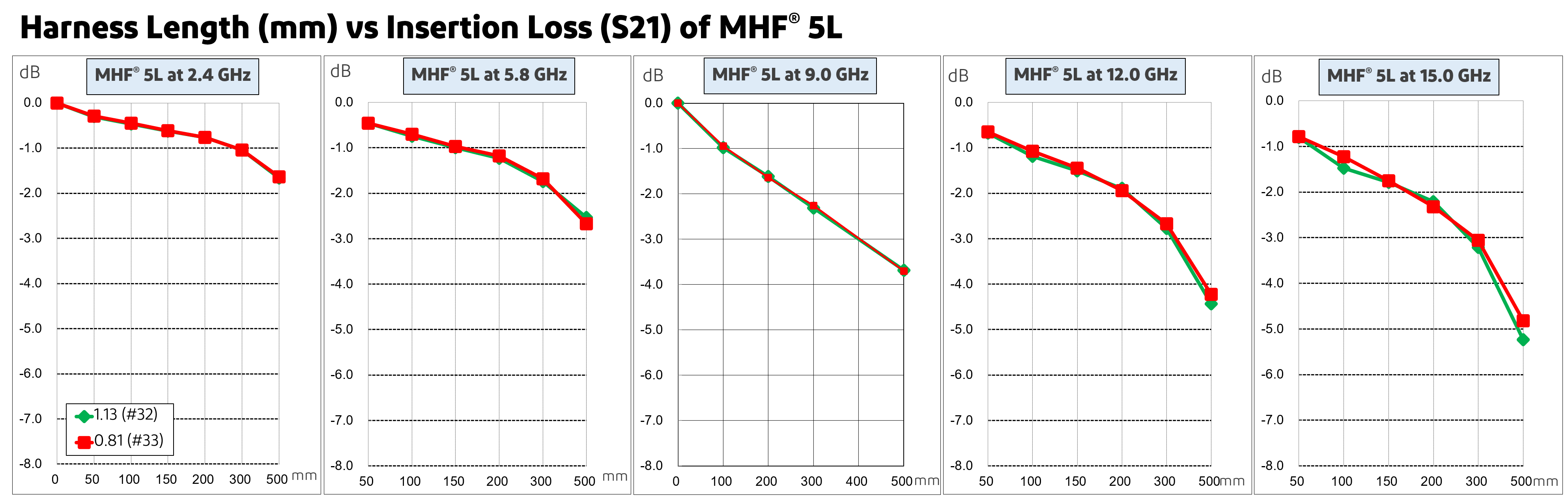

MHF 5L performance

I-PEXの小型RFコネクタシリーズ(MHF®シリーズ)の対応周波数一覧



Wi-Fi 6 / Wi-Fi 6E 対応MHF®シリーズ


I-PEXは様々なWi-Fi 6 / W-Fi 6E 対応RFコネクタを製造・販売しております。

Application-5g_MHFI-LKMHF®I LK
嵌合ロック機構搭載RFコネクタ 対応周波数~9GHz

 ● 嵌合高さ (mm): 2.90 Max.
 ● 周波数帯域: Up to 9 GHz
 ● 細線同軸ケーブルサイズ (AWG): #30 (O.D. 1.80 mm) #30 (O.D. 1.37 mm) #32 (O.D. 1.32 mm) #32 (O.D. 1.13 mm) #36 (O.D. 0.81 mm)

MHF®I LKの動画へはこちらから。





Application-5g_MHF-I_20670MHF®I
​​​対応周波数~9GHz、嵌合高さ2.5 mm max.

 ● 嵌合高さ (mm): 2.50 Max.
 ● 周波数帯域: Up to 9 GHz
 ● 対応ケーブル :1.80 mm (30), 1.37 mm (30), 1.32 mm (32), 1.13 mm (32), 0.81 mm (36)





Application-5g_MHF-I_20767-2.0-mm-cable-O.D.jpgMHF®I (2.0 mm cable outer diameter / AWG#26)
長尺伝送機器用途に低ロス性能を発揮するRFコネクタ

 ● 嵌合高さ (mm): 3.00 Max.
 ● 周波数帯域: Up to 9 GHz
 ● 細線同軸ケーブルサイズ (AWG): #26 (O.D. 2.00 mm)





Application-5g_MHF4L LKMHF®4L LK
MHF 4/4L レセプタクルと嵌合可能なロック機構搭載コネクタ、 ~12GHzの周波数にて優れた伝特性能を発揮

 ● 嵌合高さ (mm): 2.00 Max.
 ● 周波数帯域: Up to 12 GHz
 ● 細線同軸ケーブルサイズ (AWG): #30 (O.D. 1.37 mm)





Application-5g_MHF4L-20632-1.7mmHMHF®4L (1.7 mm height)
M.2規格標準コネクタ、嵌合高さ1.7 mm max.、 ~12GHzの周波数にて優れた伝特性能を発揮

 ● 嵌合高さ (mm): 1.70 Max.
 ● 周波数帯域: Up to 12 GHz
 ● 細線同軸ケーブルサイズ (AWG): #30 (O.D. 1.37 mm)





Application-5g_MHF4L-20565-1.4mmHMHF®4L (1.4 mm height)
M.2規格標準コネクタ、嵌合高さ1.4 mm max.、  ~12GHzの周波数にて優れた伝特性能を発揮

 ● 嵌合高さ (mm): 1.40 Max.
 ● 周波数帯域: Up to 12 GHz
 ● 細線同軸ケーブルサイズ (AWG): #32 (O.D. 1.13 mm) #33 (O.D. 0.95 mm)





Application-5g_MHF4L-20572-1.2mmHMHF®4L (1.2 mm height)
M.2規格標準コネクタ、嵌合高さ1.2 mm max.、 ~12GHzの周波数にて優れた伝特性能を発揮

 ● 嵌合高さ (mm): 1.20 Max.
 ● 周波数帯域: Up to 12 GHz
 ● 細線同軸ケーブルサイズ (AWG): #35 (O.D. 0.81 mm) #36 (O.D. 0.64 mm) #36 (O.D. 0.81 mm)





Application-5g_MHF5MHF®5
低背(嵌合高さ1.0 mm max.)、12GHzまで対応可能

 ● 嵌合高さ (mm): 1.00 Max.
 ● 周波数帯域: Up to 12 GHz Up to 6 GHz
 ● 細線同軸ケーブルサイズ (AWG): #35 (O.D. 0.81 mm) #36 (O.D. 0.64 mm) #36 (O.D. 0.81 mm) #38 (O.D. 0.48 mm)





Application-5g_MHF5LMHF®5L
15GHzまで対応の伝送特性に優れたコネクタ (VSWR 1.6 max. @ 15GHz)、嵌合高さ1.3 mm max.

 ● 嵌合高さ (mm): 1.30 Max.
 ● 周波数帯域: Up to 15 GHz
 ● 細線同軸ケーブルサイズ (AWG): #32 (O.D. 1.13 mm) #33 (O.D. 0.81 mm)





Application-5g_MHF7SMHF®7S
シールド性能に優れ、5Gミリ波でのEMC対策に適したコネクタ、 フットパターン2.0 x 2.0 mm、周波数15GHz対応、VSWR 1.5 max @ 15GHz

 ● 嵌合高さ (mm): 1.40 Max.
 ● 周波数帯域: Up to 15 GHz
 ● 細線同軸ケーブルサイズ (AWG): #32 (O.D. 1.13 mm)
