EVAFLEX® 5-VS

EVAFLEX 5-VS Product Image
オートロック、高温対応(105℃)、高速伝送対応、 水平嵌合、0.5 mmピッチ、シールドFFC/FPCコネクタ

  • 8+ Gbpsの高速信号に対応

  • CABLINE®-VS (VESA規格の標準コネクタ)とフットプリント共通化

  • 拡張性の高いEVAFLEX®シリーズでオートロックを始め様々なオプションに対応

コンタクトピッチ (mm):
0.500
Height:
2.00 Max (1.90 Nom.) ,
芯数:
10 15 20 24 30 40 50
嵌合タイプ:
水平嵌合

ダウンロード

  • カタログ

  • 製品図面

  • 製品規格

  • 3D図面 (IGES)

  • 3D図面 (STEP)

  • FPC Pattern (DXF)

  • シンボル＆フットプリント

    シンボル＆フットプリントは外部サイト（SnapMagic）に遷移後ダウンロードいただけます。

  • テストレポート

  • SI テストボード

  • マニュアル

  • 梱包規格

  • 証明書

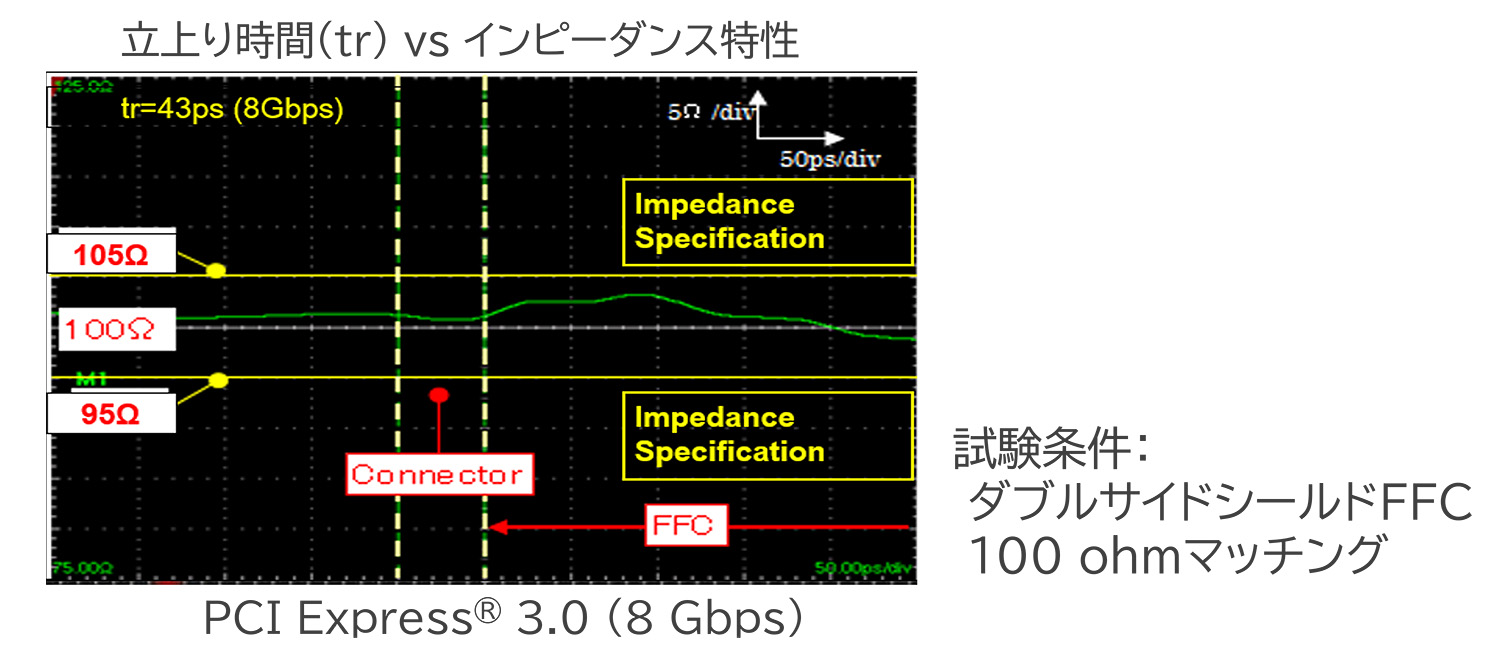

    • 8+ Gbpsの高速信号に対応
    8+ Gbpsの高速信号に対応

    CABLINE®-VS (VESA規格の標準コネクタ)とフットプリント共通化
    CABLINE-VS (VESA規格の標準コネクタ)とフットプリント共通化

    拡張性の高いEVAFLEX®シリーズでオートロックを始め様々なオプションに対応

    Product Type
    Auto-lock
    嵌合タイプ
    水平嵌合
    Contact pitch
    0.50 mm
    Height
    2.00 Max (1.90 Nom.) ,
    Depth
    4.95 mm
    Width Formula
    6.25+(0.5*?P)3 mm
    Pin count
    10 15 20 24 30 40 50
    FPC/FFC Thickness
    0.33
    Current rating
    0.5A / Signal pin
    Applicable Standards (Reference Only)
    USB 3.1 Gen 1 (5 Gbps) eDP HBR 3 (8.1 Gbps) eDP HBR 2 (5.4 Gbps) eDP (2.7 Gbps) HDMI 2.0 (6 Gbps) V-By-One HS 1.4 (4 Gbps) MiPi standards
    Full shielding (ZenShield®)
    No
    Mechanical lock
    Yes
    Shielded FPC / FFC
    Yes
    Automotive Standards USCAR-2 (40P tested. 5.4.6 (Vibration and Mechanical Shock (V1)) evaluation passed)

    推奨型番

    お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。


    EVAFLEX 5-VS RECOMMENDED PART NUMBERS

    Part Number Description Pin count Part Number Note
    EVAFLEX 5-VS
    Operating Temperature :
     - 40ºC to 85ºC    		 10 20535-010E-02 　
    15 20535-015E-02 　
    20 20535-020E-02 　
    24 20535-024E-02 　
    30 20535-030E-02 　
    40 20535-040E-02 　
    EVAFLEX 5-VS
    Operating Temperature :
     - 40ºC to 105ºC    		 10 20720-010E-02 　
    15 20720-015E-02 　
    20 20720-020E-02 　
    24 20720-024E-02 　
    30 20720-030E-02 　
    40 20720-040E-02 USCAR-2 (*)
    EVAFLEX 5-VS
    Operating Temperature :
    - 40ºC to 105ºC Robust Type    		 30 20893-030E-02 　
    40 20893-040E-02 　
    50 20893-050E-02 　

    Note : (*) 40P tested. 2.5.6 Vibration & Shock V1 evaluation passed.
    その他の型番
    このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
    新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



    OTHER EVAFLEX 5-VS PART NUMBERS

    Part Number Description Pin count Part Number
    EVAFLEX 5-VS
    Operating Temperature :
     - 40ºC to 85ºC    		 10 20535-010E-01
    15 20535-015E-01
    20 20535-020E-01
    24 20535-024E-01
    30 20535-030E-01
    40 20535-040E-01
    Part Number Discription SI Test Board with 2.92mm Adapter & Pin count Parts Number
    EVAFLEX 5-VS
    Operating Temperature：
    -40℃ to 85℃    		 SI Test Board for EVAFLEX 5-VS 10P 91570-010B-001
    SI Test Board for EVAFLEX 5-VS 15P 91570-015B-001
    SI Test Board for EVAFLEX 5-VS 20P 91570-020B-001
    SI Test Board for EVAFLEX 5-VS 24P 91570-024B-001
    SI Test Board for EVAFLEX 5-VS 30P 91570-030B-001
    SI Test Board for EVAFLEX 5-VS 40P 91570-040B-001
    EVAFLEX 5-VS TYPE CH
    Operating Temperature：
    -40℃ to 105℃    		 SI Test Board for EVAFLEX 5-VS TYPE CH 10P 91570-010B-002
    SI Test Board for EVAFLEX 5-VS TYPE CH 15P 91570-015B-002
    SI Test Board for EVAFLEX 5-VS TYPE CH 20P 91570-020B-002
    SI Test Board for EVAFLEX 5-VS TYPE CH 24P 91570-024B-002
    SI Test Board for EVAFLEX 5-VS TYPE CH 30P 91570-030B-002
    SI Test Board for EVAFLEX 5-VS TYPR CH 40P 91570-040B-002
    EVAFLEX 5-VS TYPE R
    Operating Temperature：
    -40℃ to 105℃    		 SI Test Board for EVAFLEX 5-VS TYPE R 30P 91570-030B-003
    SI Test Board for EVAFLEX 5-VS TYPR R 40P 91570-040B-003
    SI Test Board for EVAFLEX 5-VS TYPR R 50P 91570-050B-003
