CABLINE®-UA II

CABLINE-UA II Product Image
0.3 mmピッチ, ライトアングル縦嵌合タイプ, 細線同軸コネクタ

  • 狭小スペースに最適

  • 小径ヒンジを通す事を可能にしたスリムなPlugデザイン

  • EMIシールドと多点グランド接点設計

コンタクトピッチ (mm):
0.300
Height:
1.37 Max (1.27 Nom.) ,
芯数:
26 32 40 50
細線同軸ケーブルサイズ (AWG):
#42 #44 #46
Discrete Cable (AWG):
#39 #40 #42 #44 #46
嵌合タイプ:
縦嵌合

ダウンロード

  • カタログ

  • 製品図面

  • 製品規格

  • 3D図面 (IGES)

  • 3D図面 (STEP)

  • シンボル＆フットプリント

    シンボル＆フットプリントは外部サイト（SnapMagic）に遷移後ダウンロードいただけます。

  • テストレポート

  • SI テストボード

  • マニュアル

  • 梱包規格

  • 証明書

    • 狭小スペースに最適

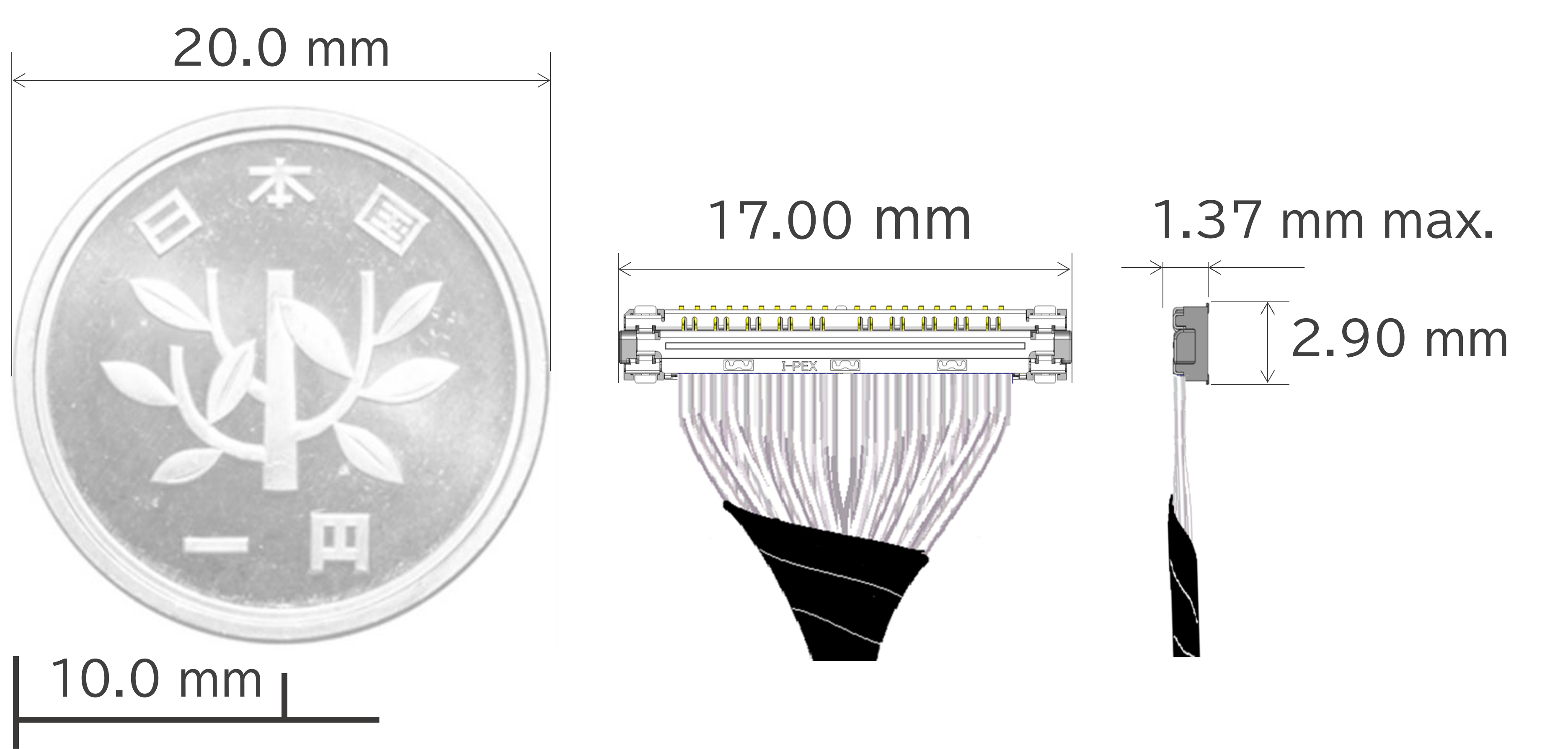

    CABLINE®-UA II 40p と 1円硬貨のサイズ比較

    UAII_Fab1-1J UAII_Fab1-2

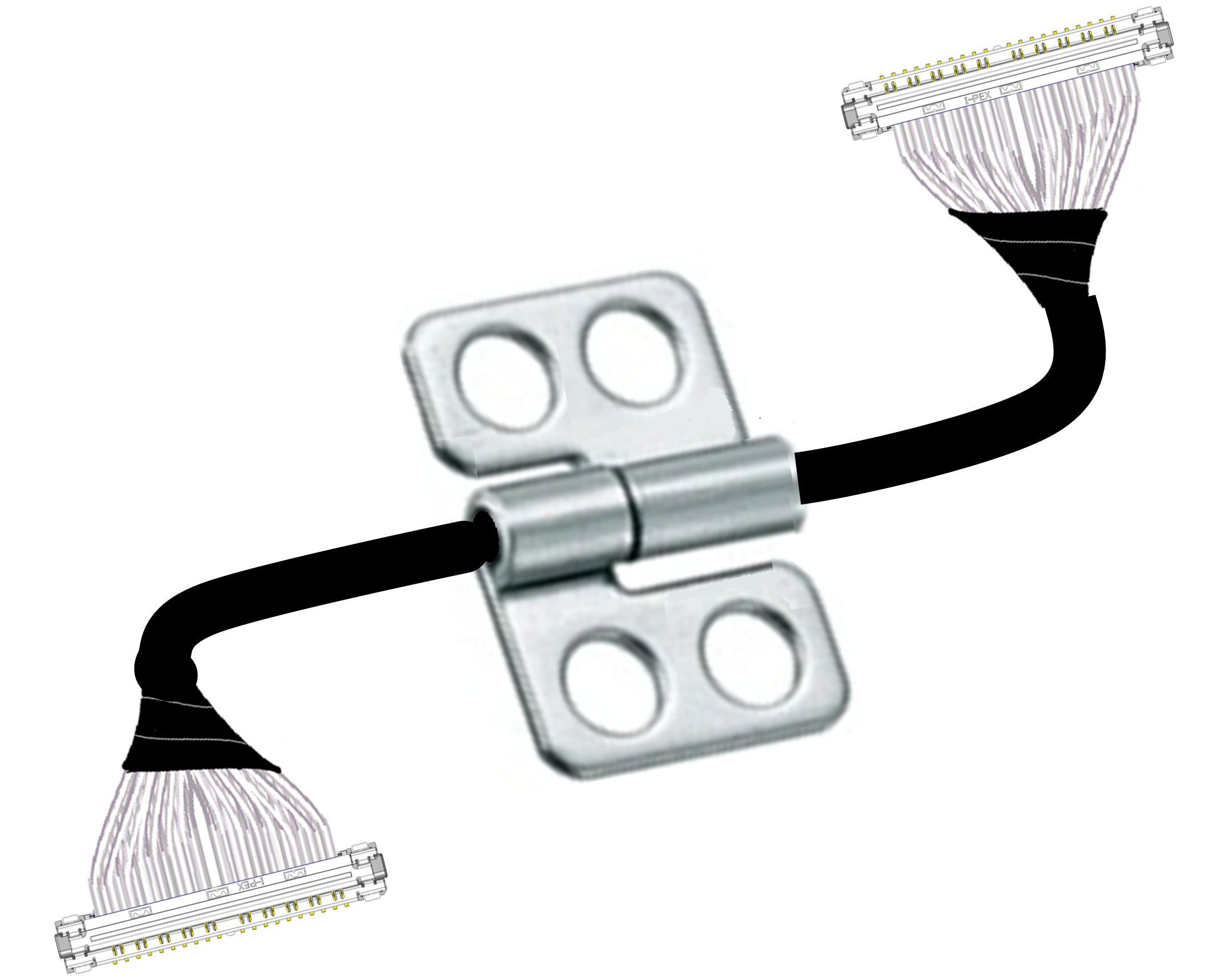

    フレキシブルな細線同軸ケーブルハーネスは、ヒンジ設計を要する
    小規模なアプリケーションに適しています。



    小径ヒンジを通す事を可能にしたスリムなPlugデザイン

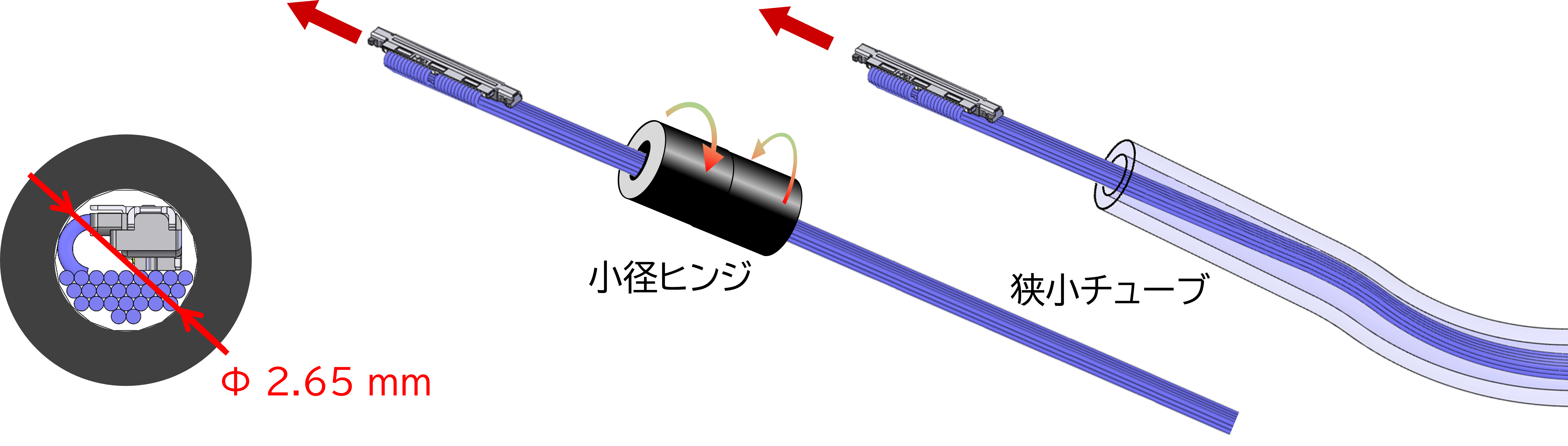

    シミュレーション参考例：
    外径0.29mmのケーブルを使用したUA II 26p Plug ハーネスは内径2.65mmを通す事が可能。

    UAII_Fab2J

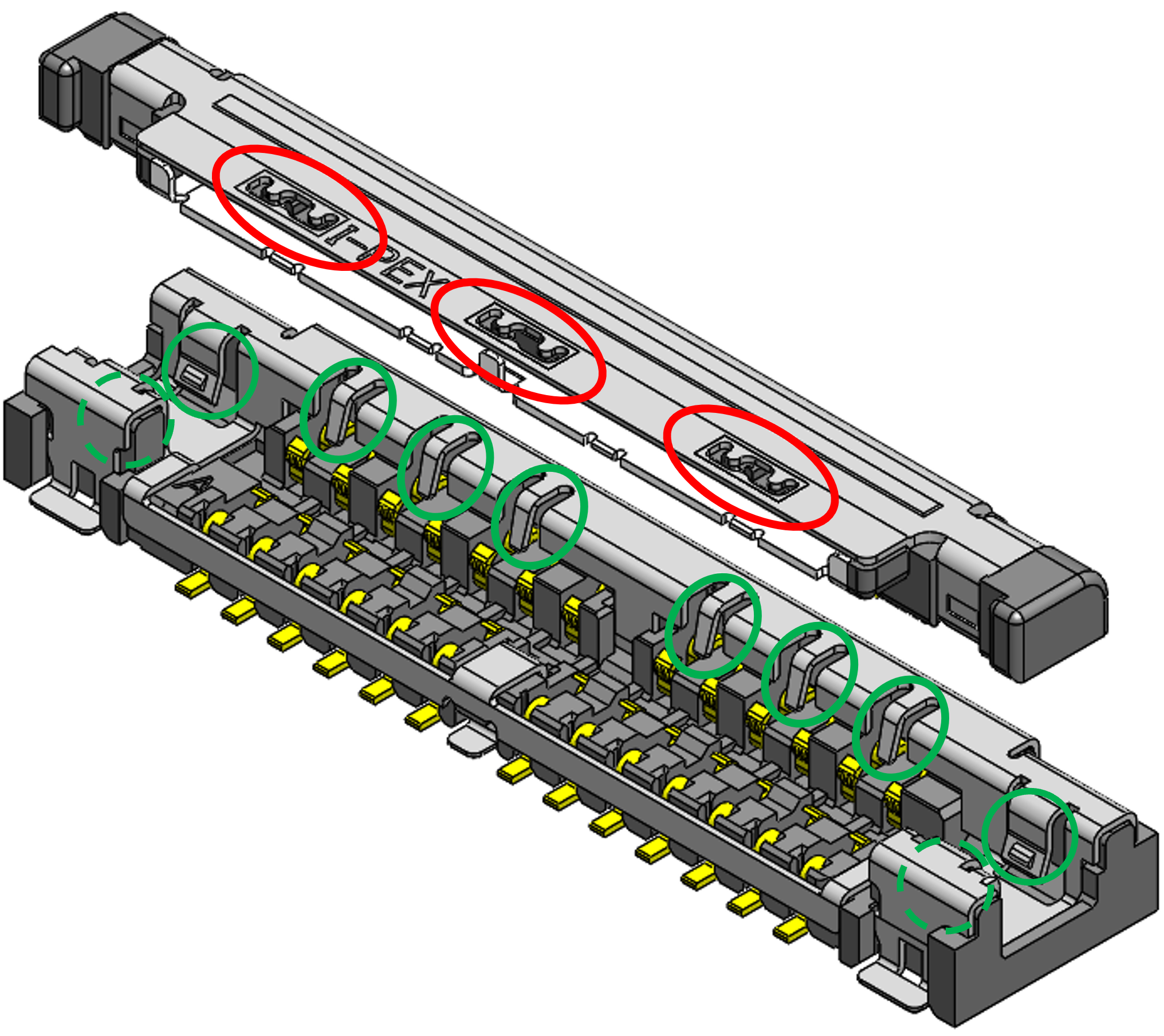

    EMIシールドと多点グランド接点設計



    UAII_Fab3-1

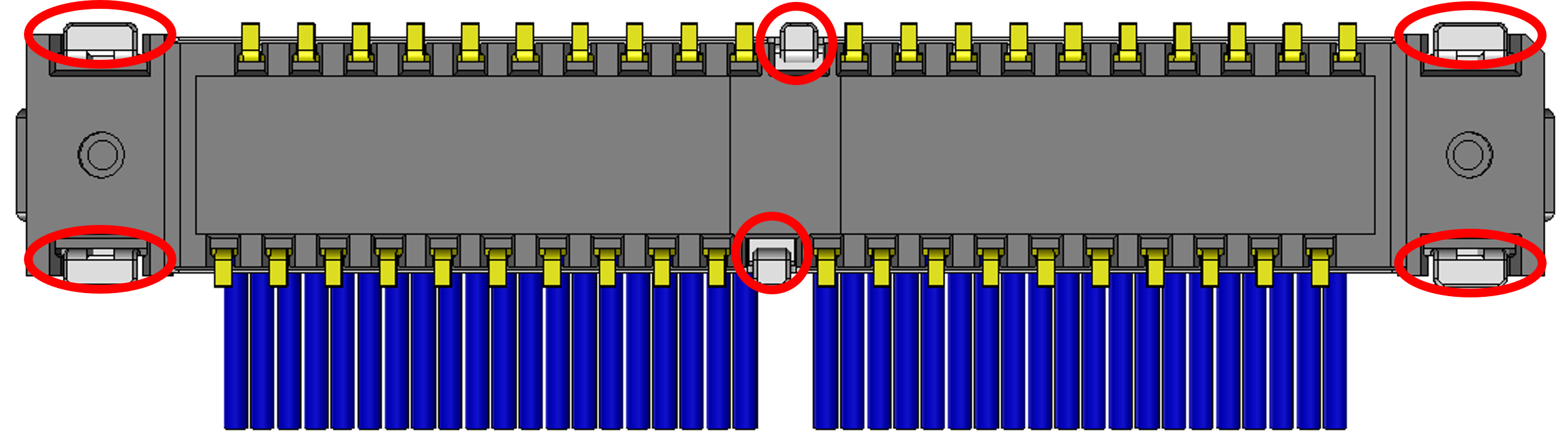

    下から見たコネクタ
    		 UAII_Fab3-2
    UAII_Fab3-3  はんだ付け接点部
    UAII_Fab3-4 メカニカル接点部



    Contact pitch
    0.300 mm
    Height
    1.37 Max (1.27 Nom.) ,
    Depth
    2.90 mm
    Width Formula
    5.0+(0.3*?p) mm
    Pin count
    26 32 40 50
    Current rating
    0.15A AC/DC [AWG #46] per contact 0.19A AC/DC [AWG #44] per contact 0.20A AC/DC [AWG #42] per contact
    Applicable Standards (Reference Only)
    USB 3.1 Gen 1 (5 Gbps) V-By-One HS 1.4 (4 Gbps) eDP (2.7 Gbps) MiPi standards
    Full shielding (ZenShield®)
    No

    推奨型番

    お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



    DIAGRAMS_CABLINE-UA_II



    CABLINE-UA II RECOMMENDED PART NUMBERS

    Part Number Description Pin count Part Number
    PLUG FOR CABLE ASSEMBLY 26 20496-026T-40
    32 20496-032T-40
    40 20496-040T-40
    50 20496-050T-40
    Plug parts PLUG HOUSING 26 20497-026T-30
    32 20497-032T-30
    40 20497-040T-30
    50 20497-050T-30
    PLUG METAL COVER 26 2679-026-10
    32 2679-032-10
    40 2679-040-10
    50 2679-050-10
    RECEPTACLE 26 20498-026E-41
    32 20498-032E-41
    40 20498-040E-41
    50 20498-050E-41

    SAMPLE HARNESS FOR EVALUATION

    Part Number Description Harness Length Part Number
    CABLINE®-UA II 26P HARNESS 200 mm 82068-100B-02-D
    CABLINE®-UA II 40P HARNESS 200 mm 81467-100B-02-D
    その他の型番
    このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
    新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



    OTHER CABLINE-UA II PART NUMBERS

    Part Number Description Pin count Part Number
    PLUG FOR CABLE ASSEMBLY 26 20496-026T-30
    26 20496-R26T-30
    26 20496-R26T-40
    32 20496-032T-30
    32 20496-R32T-30
    32 20496-R32T-40
    40 20496-040T-30
    40 20496-R40T-30
    40 20496-R40T-40
    50 20496-050T-30
    50 20496-R50T-30
    50 20496-R50T-40
    Plug parts PLUG HOUSING 26 20497-026T-00
    26 20497-026T-20
    26 20497-R26T-30
    32 20497-032T-00
    32 20497-032T-20
    32 20497-R32T-30
    40 20497-040T-00
    40 20497-040T-20
    40 20497-R40T-30
    50 20497-050T-20
    50 20497-R50T-30
    50 20497-050T-01
    PLUG METAL COVER 26 2679-026-00
    32 2679-032-00
    40 2679-040-00
    50 2679-050-00
    RECEPTACLE 26 20498-026E-00
    26 20498-026E-01
    26 20498-026E-20-C
    26 20498-026E-21
    26 20498-026E-30
    26 20498-026E-31
    26 20498-026E-40
    26 20498-R26E-30
    26 20498-R26E-31
    26 20498-R26E-40
    26 20498-R26E-41
    32 20498-032E-00
    32 20498-032E-01
    32 20498-032E-30
    32 20498-032E-31
    32 20498-032E-40
    40 20498-040E-00
    40 20498-040E-01
    40 20498-040E-30
    40 20498-040E-31
    40 20498-040E-40
    50 20498-050E-00
    50 20498-050E-01
    50 20498-050E-30
    50 20498-050E-31
    50 20498-050E-40
    32 20498-R32E-30
    32 20498-R32E-31
    32 20498-R32E-40
    32 20498-R32E-41
    40 20498-R40E-30
    40 20498-R40E-31
    40 20498-R40E-40
    40 20498-R40E-41
    50 20498-R50E-30
    50 20498-R50E-31
    50 20498-R50E-40
    50 20498-R50E-41
    26 20499-026E-01
    32 20499-032E-01
    40 20499-040E-01
    50 20499-050E-01
    26 20537-026E-01
    SI Test Board with 2.92mm Adapter Part Number
    SI Test Board for CABLINE-UA II (TYPE-A) 26P 91567-026B-001
    SI Test Board for CABLINE-UA II (TYPE-A) 32P 91567-032B-001
    SI Test Board for CABLINE-UA II (TYPE-A) 40P 91567-040B-001
    SI Test Board for CABLINE-UA II (TYPE-A) 50P 91567-050B-001
    SI Test Board for CABLINE-UA II (TYPE-B) 26P 91585-026B-001
    SI Test Board for CABLINE-UA II (TYPE-B) 32P 91585-032B-001
    SI Test Board for CABLINE-UA II (TYPE-B) 40P 91585-040B-001
    SI Test Board for CABLINE-UA II (TYPE-B) 50P 91585-050B-001
    Hand Tool Part Number

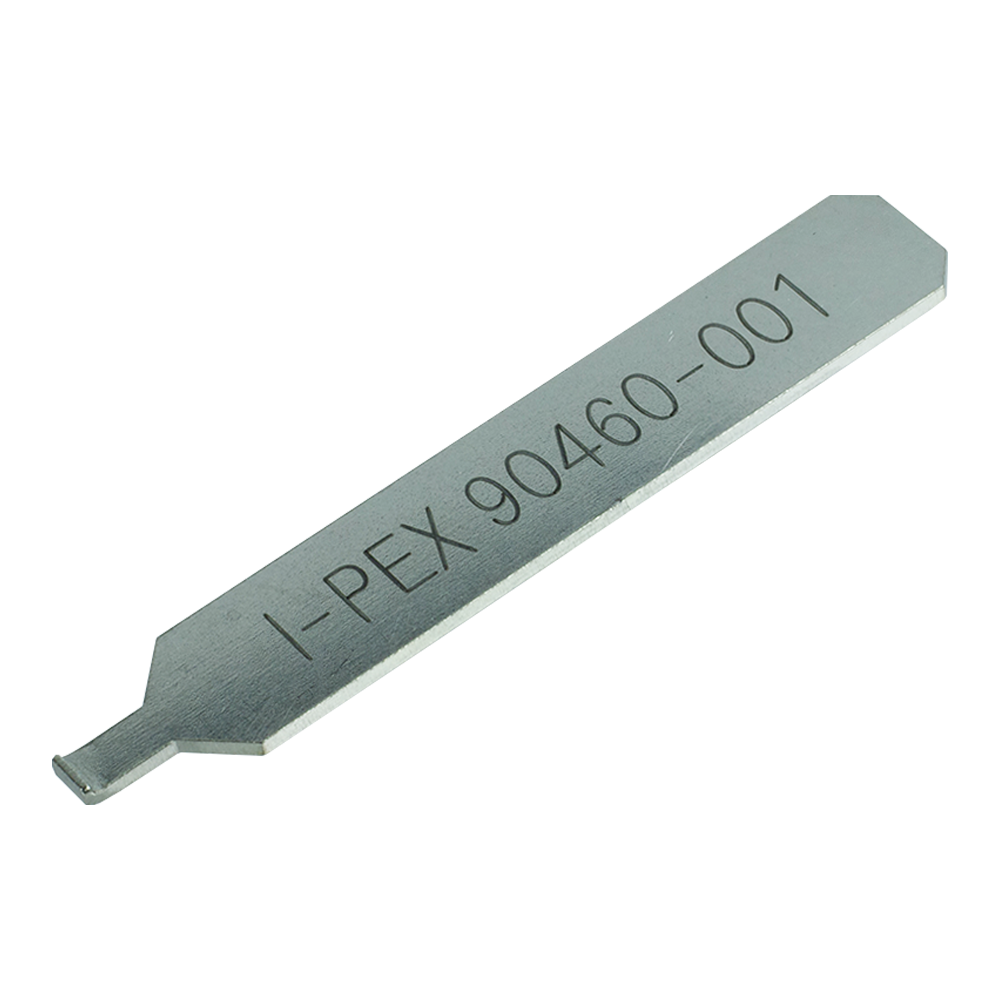

    CABLINE-UA II / UX II PULLING HAND TOOL 90460-001
    CABLINE-UA II PULLING HAND TOOL-26P 90466-026
    CABLINE-UA II PULLING HAND TOOL-32P 90466-032
    CABLINE-UA II PULLING HAND TOOL-34P 90466-034
    CABLINE-UA II PULLING HAND TOOL-40P 90466-040
    CABLINE-UA II PULLING HAND TOOL-50P 90466-050
