細線同軸コネクタハーネスによるヒンジ部通過シミュレーション
近年はデバイス性能だけでなくデザイン性も重視され、より薄く、よりスリムに、より斬新な設計を持つディバイスの開発が行われています。
I-PEXの細線同軸コネクタであるCABLINE®シリーズを用いたハーネスは高速信号を綺麗に伝送できるだけではなく、限られたスペースの中のヒンジ部に通すことが可能であり、お客様のデバイスデザイン性の向上に貢献できる製品です。このページではハーネスが、ディバイスの組立時にヒンジ部などの狭小スペースを通過できるサイズのシミュレーション結果をご紹介します。
(*ハーネスの加工方法や、状態により通過できるサイズは変化します。参考値としてご活用ください)

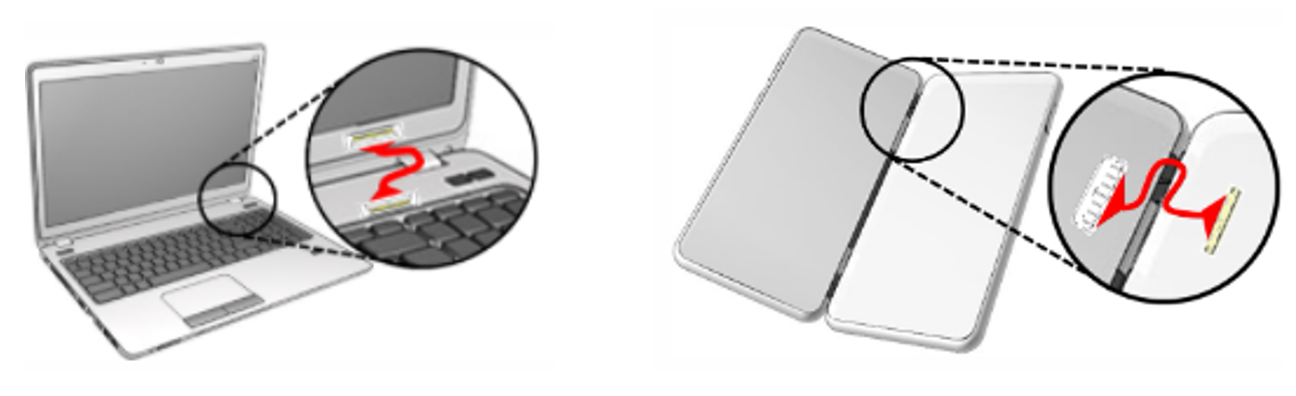

ヒンジ部を通すイメージ:(例)CABLINE®-SS Plug ハーネス
CABLINE®-SS Plug ハーネスをヒンジ部に通すシミュレーション
ヒンジ部に通す事ができるCABLINE®シリーズのシミュレーションレポート
Cable types | Center conductor size (AWG) | #38 | #40 | #42 | #44 | #46 | ||||||
Impedance matching (ohm) | 45 | 45 | 50 | 45 | 50 | 45 | 50 | 45 | 50 | |||
Jacket diameter (mm) | 0.39 | 0.33 | 0.37 | 0.29 | 0.33 | 0.24 | 0.26 | 0.22 | 0.24 | |||
Report | Micro-coaxial cable harness assembly types | Minimum hinge inner diameter (mm) | ||||||||||
CABLINE®-UM plug (0.4 mm pitch, vertical mating type) |
with bonding (Length: 1.0 mm MAX.) |
30P | 6.16 | 6.10 | 6.14 | 6.06 | 6.10 | 6.01 | 6.03 | - | - | |
40P | 6.16 | 6.10 | 6.14 | 6.06 | 6.10 | 6.01 | 6.03 | - | - | |||
CABLINE®-SS plug (0.4 mm pitch, vertical mating type) |
with bonding (Length: 1.5 mm MAX.) |
10P | - | 5.42 | 5.46 | 5.37 | 5.42 | - | - | - | - | |
14P | - | 5.42 | 5.46 | 5.37 | 5.42 | - | - | - | - | |||
20P | - | 5.42 | 5.46 | 5.37 | 5.42 | - | - | - | - | |||
30P | - | 5.42 | 5.46 | 5.37 | 5.42 | - | - | - | - | |||
32P | - | 5.42 | 5.46 | 5.37 | 5.42 | - | - | - | - | |||
40P | - | 5.42 | 5.46 | 5.37 | 5.42 | - | - | - | - | |||
50P | - | 5.42 | 5.46 | 5.37 | 5.42 | - | - | - | - | |||
without bonding | 10P | - | 3.95 | 4.00 | 3.91 | 3.95 | - | - | - | - | ||
14P | - | 3.95 | 4.00 | 3.91 | 3.95 | - | - | - | - | |||
20P | - | 3.95 | 4.00 | 3.91 | 3.95 | - | - | - | - | |||
30P | - | 3.97 | 4.07 | 3.91 | 3.97 | - | - | - | - | |||
32P | - | 3.97 | 4.09 | 3.91 | 3.97 | - | - | - | - | |||
40P | - | 4.12 | 4.27 | 3.94 | 4.12 | - | - | - | - | |||
50P | - | 4.19 | 4.39 | 4.03 | 4.19 | - | - | - | - | |||
CABLINE®-UY plug (0.35 mm pitch, vertical mating type) |
with bonding (Length: 1.5 mm MAX.) |
5P | - | - | - | 3.91 | 3.91 | - | - | - | - | |
10P | - | - | - | 5.55 | 5.56 | - | - | - | - | |||
without bonding | 5P | - | - | - | 3.91 | 3.91 | - | - | - | - | ||
10P | - | - | - | 4.15 | 4.21 | - | - | - | - | |||
CABLINE®-UA II plug (0.3 mm pitch, vertical mating type) |
with bonding (Length: 1.5 mm MIN.) |
26P | - | - | - | 3.96 | - | 3.91 | 3.93 | 3.89 | 3.91 | |
32P | - | - | - | 3.96 | - | 3.91 | 3.93 | 3.89 | 3.91 | |||
40P | - | - | - | 3.96 | - | 3.91 | 3.93 | 3.89 | 3.91 | |||
50P | - | - | - | 3.96 | - | 3.91 | 3.93 | 3.89 | 3.91 | |||
without bonding | 26P | - | - | - | 2.65 | - | 2.50 | 2.55 | 2.46 | 2.50 | ||
32P | - | - | - | 2.76 | - | 2.55 | 2.64 | 2.49 | 2.55 | |||
40P | - | - | - | 2.93 | - | 2.64 | 2.75 | 2.55 | 2.64 | |||
50P | - | - | - | 3.11 | - | 2.77 | 2.91 | 2.67 | 2.77 | |||
|
CABLINE®-UX II plug (0.25 mm pitch, vertical mating type) |
with bonding (Length: 1.5 mm MAX.) |
30P | - | - | - | - | - | 4.06 | - | 4.03 | 4.06 |
34P | - | - | - | - | - | 4.06 | - | 4.03 | 4.06 | |||
40P | - | - | - | - | - | 4.06 | - | 4.03 | 4.06 | |||
50P | - | - | - | - | - | 4.06 | - | 4.03 | 4.06 | |||
without bonding | 30P | - | - | - | - | - | 2.61 | - | 2.58 | 2.61 | ||
34P | - | - | - | - | - | 2.62 | - | 2.58 | 2.62 | |||
40P | - | - | - | - | - | 2.66 | - | 2.59 | 2.66 | |||
50P | - | - | - | - | - | 2.78 | - | 2.65 | 2.78 | |||
CABLINE®-CX II with cover plug (0.25 mm pitch, horizontal mating type) |
with bonding (Length: 1.0 mm MIN.) |
40P | - | - | - | - | - | 7.35 | - | 7.33 | 7.35 | |
CABLINE®-CX II without cover plug (0.25 mm pitch, horizontal mating type) |
40P | - | - | - | - | - | 6.98 | - | 6.96 | 6.98 |
