MINIFLEX® 4-ST

MINIFLEX 4-ST Product Image
超低背 (高さ = 0.5 mm)、 0.4 mmピッチ、水平嵌合、バックフリップ

  • 超低背0.5 mm

  • メカニカルロックによる高FPC保持力

  • FPC未挿入状態でのアクチュエータ空閉じ操作

コンタクトピッチ (mm):
0.400
Height:
0.55 Max (0.50 Nom.)
芯数:
4 6 8 10 12
嵌合タイプ:
水平嵌合

ダウンロード

  • カタログ

  • 製品図面

  • 製品規格

  • 3D図面 (IGES)

  • 3D図面 (STEP)

  • FPC Pattern (DXF)

  • シンボル＆フットプリント

    シンボル＆フットプリントは外部サイト（SnapMagic）に遷移後ダウンロードいただけます。

  • テストレポート

  • マニュアル

  • 梱包規格

  • 証明書

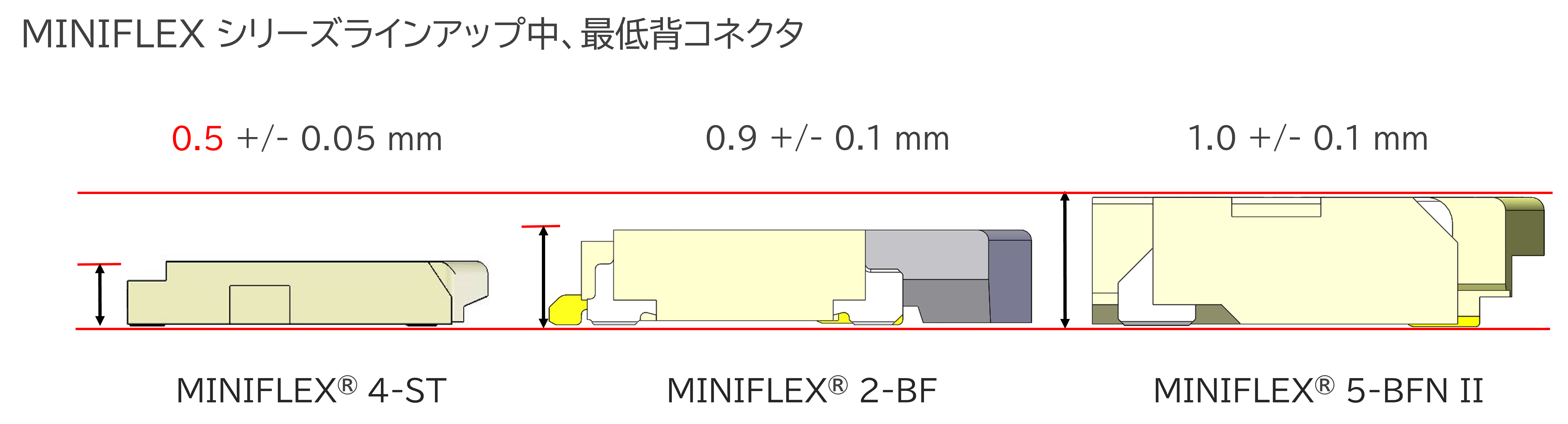

    • 超低背0.5 mm

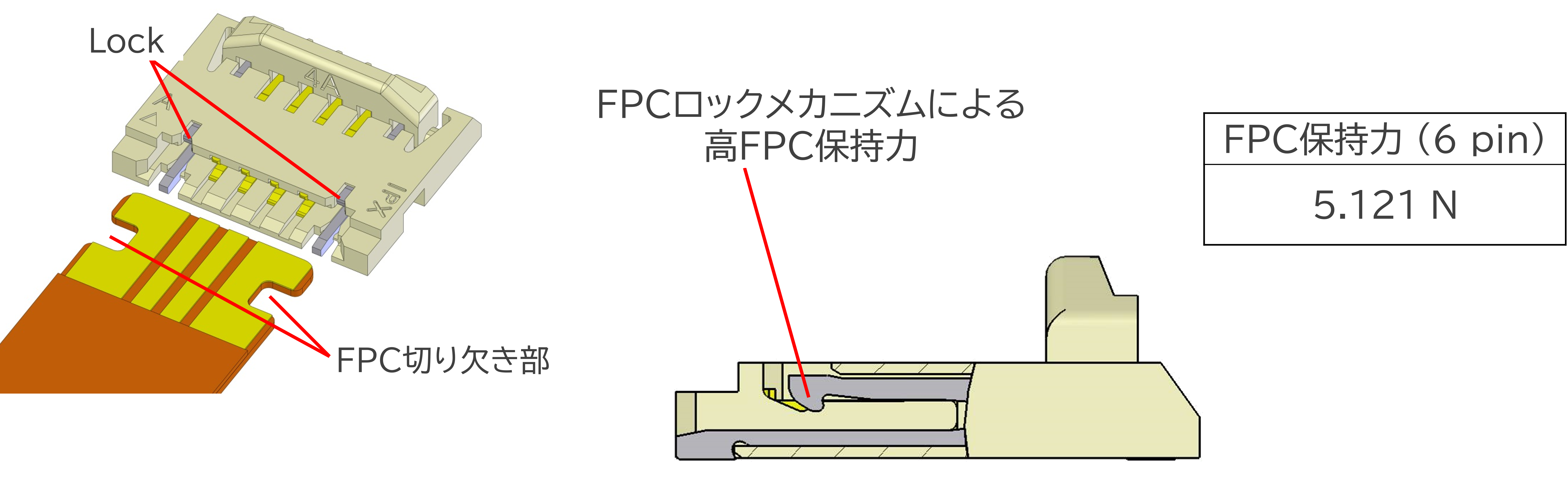

    メカニカルロックによる高FPC保持力
     メカニカルロックによる高FPC保持力

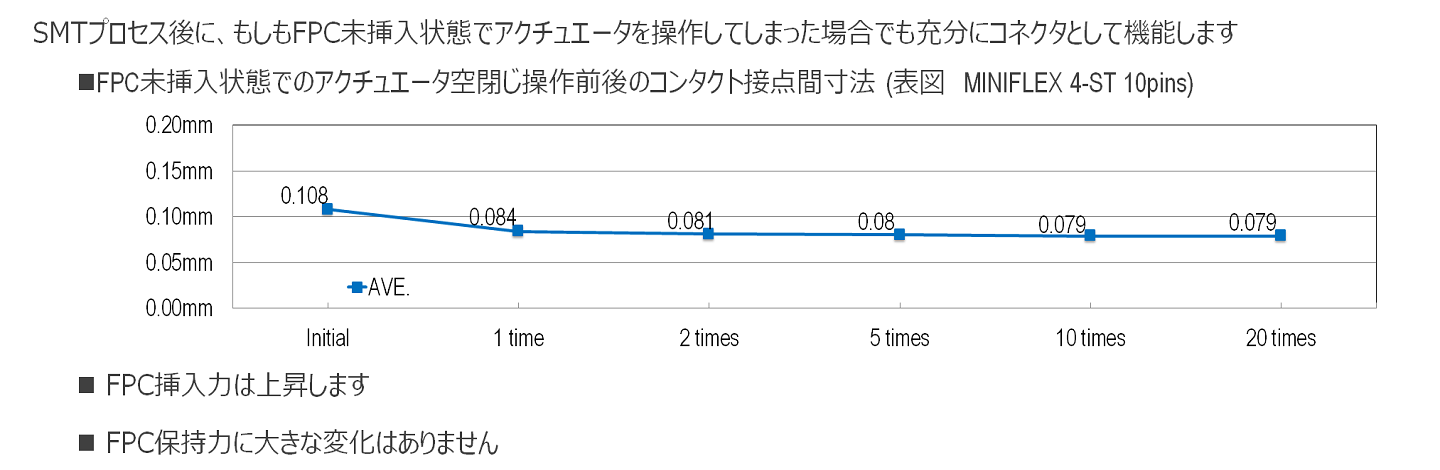

    FPC未挿入状態でのアクチュエータ空閉じ操作
     FPC未挿入状態でのアクチュエータ空閉じ操作

    Product Type
    Back Flip
    嵌合タイプ
    水平嵌合
    Contact pitch
    0.40 mm
    Height
    0.55 Max (0.50 Nom.)
    Depth
    3.00 mm
    Width Formula
    1.90+(0.4*?P) mm
    Pin count
    4 6 8 10 12
    FPC/FFC Thickness
    0.12
    Current rating
    0.4A / Signal pin
    Full shielding (ZenShield®)
    No
    Mechanical lock
    Yes
    Shielded FPC / FFC
    No
    Other Features
    High-retention mechanical lock

    推奨型番

    お探しの品番・仕様がリストにない場合はお問い合わせフォームよりお問い合わせください。



    MINIFLEX 4-ST RECOMMENDED PART NUMBERS

    Pin count Part Number
    4 20588-004E-01
    6 20588-006E-01
    8 20588-008E-01
    10 20588-010E-01
    12 20588-012E-01
    その他の型番
    このリストには、サンプルの準備が無い型番や販売終了型番が含まれている場合があります。
    新規での採用をご検討のお客様は、ぜひ上記の推奨型番をお選びください。



    OTHER MINIFLEX 4-ST PART NUMBERS

    Pin count Part Number
    4 20751-004E-01
    6 20751-006E-01
    8 20751-008E-01
    10 20751-010E-01
    12 20751-012E-01
