FPC/FFC连接器



I-PEX FPC / FFC 连接器是要求更高FPC保持力,更小pin数应用的完善之选。

内容


选择I-PEX自动锁扣FFC连接器的理由?

  1. 自锁机构原理
  2. 高速传输
  3. 耐高温

选择I-PEX FPC连接器的理由?

  1. 自锁机构提高保持力
  2. Hold Down设计既能能够防止塑胶侧边发生破损,也能避免钢琴盖的脱落
  3. 没有插入FPC的情况下,钢琴盖被意外闭合也不会产生问题



选择I-PEX自动锁扣FFC连接器的理由?


1 ) 自锁机构原理

Auto-lock-GIF ◆ 作业时,只需一步操作即完成,有效提高生产效率。自锁设计也适合采用自动化装配工艺。
 ◆ 自锁机构能可靠地锁紧FFC的凹槽,所以能最大限度的增加保持力,从而防止由于拉扯及振动而使FPC脱落。
 ◆ FPC插入到位时,您可以听到及感受到连接器所发出的“咔嚓”声,从而避免发生由于插入不到位而导致的嵌合的问题。

2 ) 高速传输

High-transmission-GIF连接器了采用革新的端子以及屏蔽罩,使高速传输成为可能。
◆ 4+Gbps : EVAFLEX® 5-SE-G HTEVAFLEX® 5-SE-G VT
◆ 8+Gbps : EVAFLEX® 5-VS
◆ 10+Gbps : EVAFLEX® 5-HD
◆ 16+Gbps : EVAFLEX® 5

3 ) 耐高温

High-temp-GIF
播放完整的EVAFLEX 系列视频

我们提供了多种可以在高温环境下运作的产品,这些产品尤其适合在汽车应用。
◆ -40℃~+105℃ : EVAFLEX® 5-VS
◆ -40℃~+125℃ : EVAFLEX® 5-SEEVAFLEX® 5-SE-G HTEVAFLEX® 5-SE-G VT

返回顶部





选择I-PEX FPC连接器的理由?


1 ) 机械锁扣提高FPC保持力

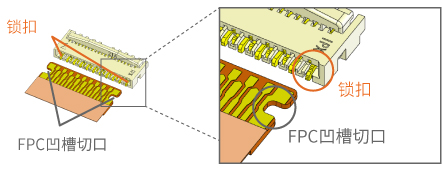

dw5独立的锁扣端子提高了FPC的保持力。锁扣端子位于连接器两侧的塑胶内部,搭配用于嵌入FPC的凹槽而产生作用。与本公司0.3mm的间距,19Pin的无机械锁扣的连接器相比,带机械锁扣产品能提高约1.8倍的FPC保持力。因此,此连接器不仅能完美地适用于高振动的环境下的应用,更适合对于FPC保持力较高要求的设备。 点击此处查看FPC保持力比较图表。
[ 此处显示的机械结构为DW5系列连接器(兼容电子线和FPC的连接器)。MINIFLEX系列也设计有机械锁扣结构。]


比较I-PEX 0.3mm间距连接器的FPC保持力(19P)
不带锁扣 带有锁扣
MINIFLEX 3-BFN MINIFLEX 3-BFN LK
6.7 N 11.34 N

 ◆带有机械锁扣设计的产品的间距为0.3 mm 的连接器
 MINIFLEX 3-BFN LK (0.3 mm, 大Pin数产品可选)
 MINIFLEX 3-BFN L-LK-HD (0.3 mm, 大Pin数、钢琴盖加宽型)
 MINIFLEX 3-BFNH L-HD (0.3mm, 加强型)

Mechanical lock

◆带有机械锁扣、间距为 0.4 mm ~ 0.5 mm 的连接器
MINIFLEX 4-ST (0.4 mm, 超低高度, 0.50 mm)
MINIFLEX 5-BFN II LK (0.5 mm, 耐高温)
DW-5 (0.5 mm, 兼容电子线和FPC的连接器)



2 ) Hold Down设计既能能够防止塑胶侧边发生破损,也能避免钢琴盖的脱落

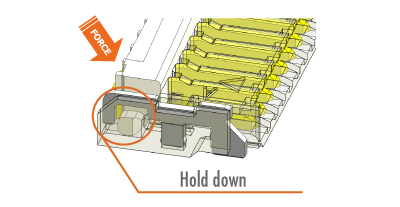

MFX_Actuator(HD)在贵司使用连接器过程中,有遇到钢琴盖脱落的不良模式吗?一部分I-PEX公司生产的FPC/FFC连接器在塑胶内侧设计有Hold Down,能防止钢琴盖脱落的发生。

MFX_Actuator(Strength)Hold Down焊接基板上,能够防止塑胶侧边的破损和变形。

< 有Hold Down设计与没有Hold Down设计的比较图表>

(N) 没有Hold Down设计 有Hold Down设计
从外侧向内施力测试 从内侧向外施力测试 从外侧向内施力测试 从内侧向外施力测试
AVG. 2.353 2.257 23.790 21.720
MAX. 2.45 2.40 24.25 22.21
MIN. 2.24 2.12 23.41 21.24

比没有Hold Down设计高10倍



3 ) 没有插入FPC的情况下,钢琴盖被意外闭合也不会产生问题!

I-PEX的MINIFLEX系列产品有更高的可靠性,例如即使在未插入FPC的情况下,可以打开和闭合连接器。

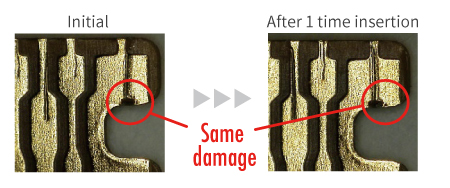

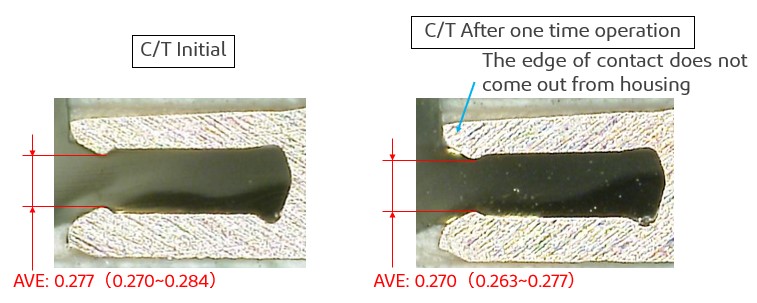

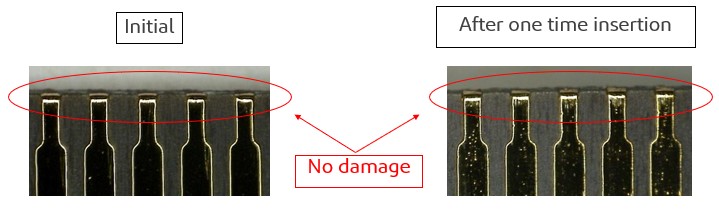

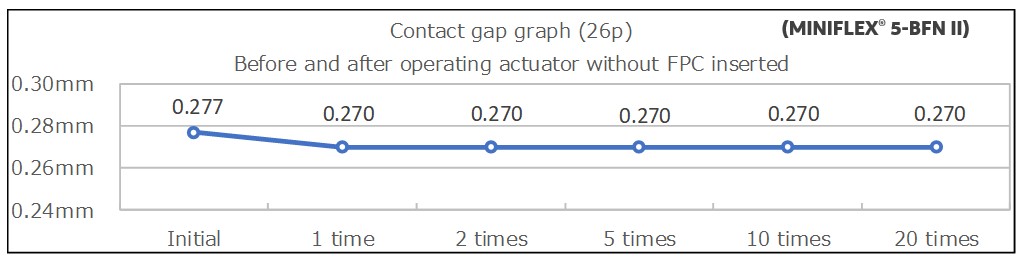

3-1 ) 连接器仍然能维持可靠性

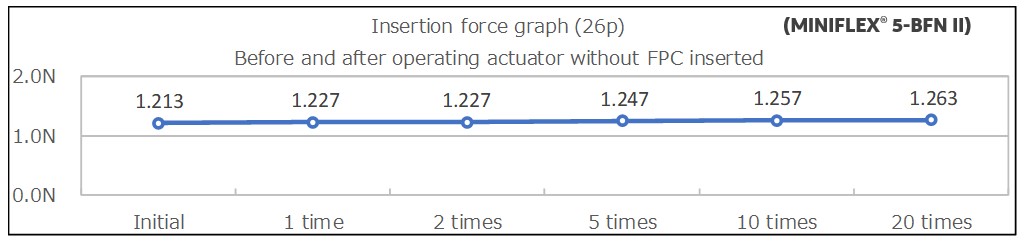

3-2 ) 即使插入力上升,连接器的性能仍能维持

在未插入FPC的情况下空关钢琴盖,会导致下一次的插入力变大。

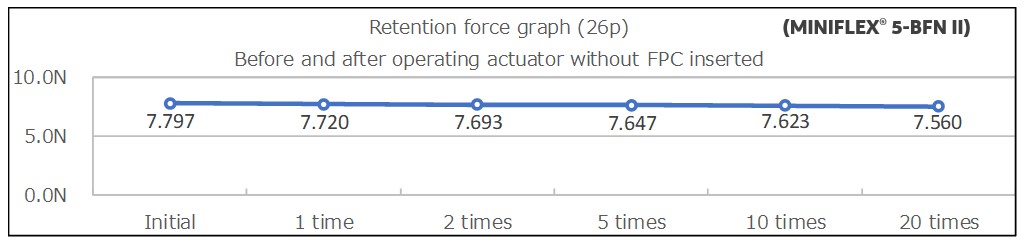

3-3 ) 连接器的保持力不变

在钢琴盖在闭合状态时,不能改变温度,也不能进行回流焊接。
强烈建议在没有插入FPC的情况下,尽量避免打开和闭合钢琴盖。






更多信息: I-PEX's unique know-how for FPC connectors (MINIFLEX® series) to prevent empty closure
