Wi-Fi 6 / 6E

由于物联网 IoT (internet -of- things) 的到来,“万物”都能连接到互联网,无现金支付、智能音箱以及IT在医疗领域的引入,Wi-Fi已经成为不可或缺的一部分。 此外,AI(人工智能)、ICT(信息通信技术)等需要大量信息处理的技术在未来的应用将会越来越多,所以对改善通信环境稳定性的需求也会越来越高。


随着无线通信新标准Wi-Fi - 6 / Wi-Fi - 6E等通信技术的发展,高速、大容量通信, 以及由大量通信设备同时连接时无线通信的稳定性得到了提高,实现了通信的整合。 云计算、AR(增强实现)/ VR(虚拟实现)、网真等需要大容量数据通信的内容,使用起来会更舒适,也会越来越被人们所熟悉并使用。

应用于Wi-Fi 6 / Wi-Fi 6E的小型RF连接器



I-PEX 的 MHF® 小型 RF 连接器系列是连接诸如 Wi-Fi, 5G (毫米波 / Sub-6), 4G LTE, 蓝牙, GPS, WiGig, M2M, IoT, SigFox, WiSUN, NB-IoT 和 LoRa 等天线信号的理想解决方案。此外,I-PEX产品中,通过在Wi-Fi 6/Wi-Fi 6E的6GHz频带(5935 MHz至7125 MHz)进行性能评估,我们有大量的MHF®系列产品已被确认可以与Wi-Fi 6/Wi-Fi 6E工作。




  • MHF® I: 小型RF连接器,在~ 9GHz具有优异的性能

MHF I performance



  • MHF® 4L: 小型RF连接器,在~ 12GHz性能优异

MHF 4L performance



  • MHF® 5L: 小型RF连接器,在 ~ 15GHz性能优异

MHF 5L performance

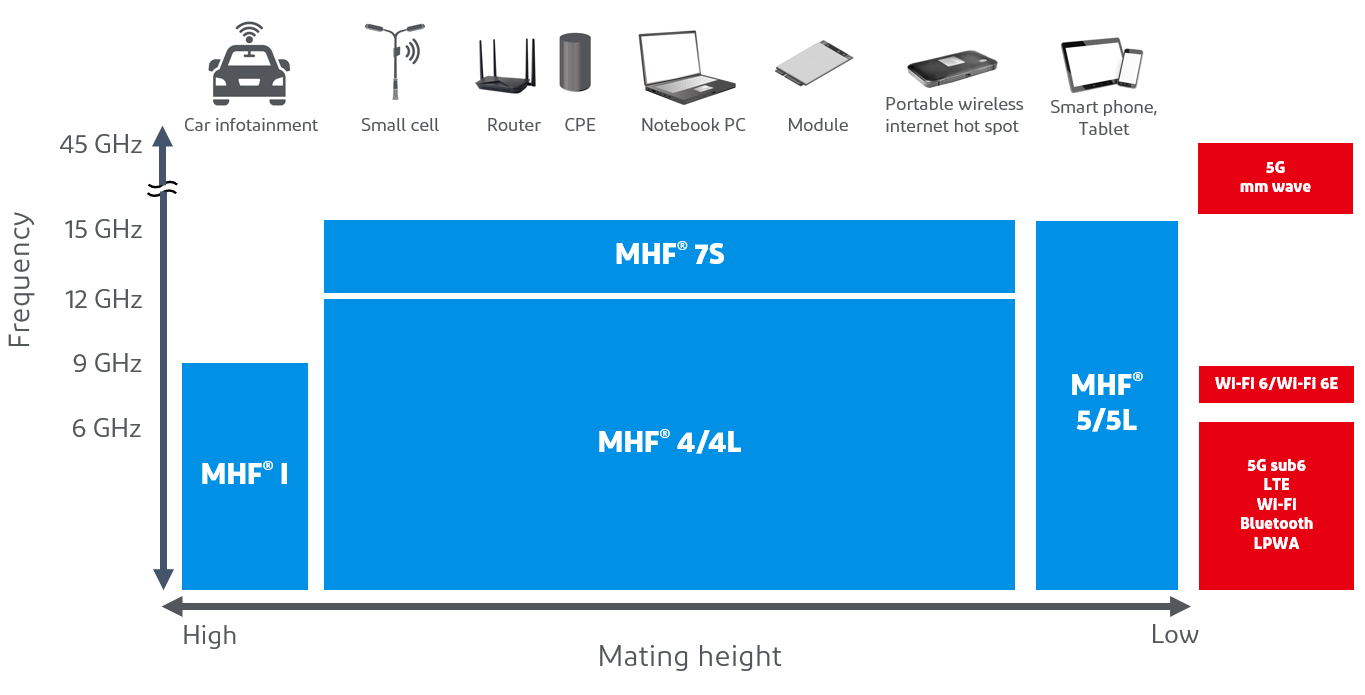

I-PEX小型RF连接器系列(MHF®系列)兼容频率列表



 MHF® 系列介绍


I-PEX提供广泛的MHF®微射频连接器系列,适用于Wi-Fi 6 / 6E应用。

Application-5g_MHFI-LKMHF®I LK
与 MHF I 母座配套的带锁扣解决方案,支持高达9 GHz,最大嵌合高度2.9 mm

 ● 嵌合高度 (mm): 2.90 Max.
 ● 频率范围: 可达 9 GHz
 ● 极细同轴线 (AWG / O.D. (mm)): #30 (1.80), #30 (1.37), #32 (1.32), #32 (1.13), #36 (0.81)

Click to watch MHF® I LK product video.





Application-5g_MHF-I_20670MHF®I
支持可达 9 GHz, 最大嵌合高度 2.5 mm

 ● 嵌合高度 (mm): 2.50 Max.
 ● 频率范围: Up to 9 GHz
 ● 极细同轴线 (AWG / O.D. (mm)): #30 (1.80), #30 (1.37), #32 (1.32), #32 (1.13), #36 (0.81)





Application-5g_MHF-I_20767-2.0-mm-cable-O.D.jpgMHF®I (2.0 mm 线缆外径 / AWG#26)
低插入损耗,适用于较长长度的线束应用

 ● 嵌合高度 (mm): 3.00 Max.
 ● 频率范围: Up to 9 GHz
 ● 极细同轴线 (AWG / O.D. (mm)): #26 (2.00)





Application-5g_MHF4L LKMHF®4L LK
与 MHF 4/4L 母座配套的带锁扣的解决方案,M.2行业标准,最大嵌合高度2.0mm ,优良的电性能可达12GHz

 ● 嵌合高度 (mm): 2.00 Max.
 ● 频率范围: Up to 12 GHz
 ● 极细同轴线 (AWG / O.D. (mm)): #30 (1.37)





Application-5g_MHF4L-20632-1.7mmHMHF®4L (1.7 mm 高度)
M.2行业标准,最大嵌合高度1.7 mm ,优良的电性能可达12GHz

 ● 嵌合高度 (mm): 1.70 Max.
 ● 频率范围: Up to 12 GHz
 ● 极细同轴线 (AWG / O.D. (mm)): #30 (1.37)





Application-5g_MHF4L-20565-1.4mmHMHF®4L (1.4 mm 高度)
M.2行业标准,最大嵌合高度1.4 mm , 优良的电性能可达12GHz

 ● 嵌合高度 (mm): 1.40 Max.
 ● 频率范围: Up to 12 GHz
 ● 极细同轴线 (AWG / O.D. (mm)): #32 (1.13), #33 (0.95)





Application-5g_MHF4L-20572-1.2mmHMHF®4L (1.2 mm 高度)
M.2行业标准,最大嵌合高度1.2 mm , 优良的电性能可达12GHz

 ● 嵌合高度 (mm): 1.20 Max.
 ● 频率范围: Up to 12 GHz
 ● 极细同轴线 (AWG / O.D. (mm)): #35 (0.81), #36 (0.64), #36 (0.81)





Application-5g_MHF5MHF®5
低背 (嵌合高度 = 1.0 mm max.), 支持可达 12 GHz

 ● 嵌合高度 (mm): 1.00 Max.
 ● 频率范围: Up to 12 GHz, Up to 6 GHz
 ● 极细同轴线 (AWG / O.D. (mm)): #35 (0.81), #36 (0.64), #36 (0.81), #38 (0.48)





Application-5g_MHF5LMHF®5L
电气性能提高,在15GHz VSWR 为1.6 ,最大嵌合高度1.3 m

 ● 嵌合高度 (mm): 1.30 Max.
 ● 频率范围: Up to 15 GHz
 ● 极细同轴线 (AWG / O.D. (mm)): #32 (1.13), #33 (0.81)





Application-5g_MHF7SMHF®7S
出色的EMC性能,全屏蔽设计,非常适合5G毫米波应用,在2.0 × 2.0 mm占板面积,15GHz时驻波比最大1.5

 ● 嵌合高度 (mm): 1.40 Max.
 ● 频率范围: Up to 15 GHz
 ● 极细同轴线 (AWG / O.D. (mm)): #32 (1.13)
