板对板(FPC)连接器



通过连接器自带的360度 EMI屏蔽罩,可以实现数据的高速和高频传输,成为5G毫米波/Sub-6,以及USB4, Thunderbolt 4 和 eDP HBR3应用的理想选择。

目录:


为什么选择I-PEX板对板连接器?

1) 20+Gbps/lane以上的高速传输
2) 5G毫米波和Sub-6GHz
3) 设计有独立电源端子
4) EMI全屏蔽

- 可将补强端子用作电源端子的连接器
- 设计有电源端子的专用连接器
- 电池连接用连接器



为什么选择I-PEX板对板连接器?


1) 20+Gbps/lane以上的高速传输

NOVASTACK F1

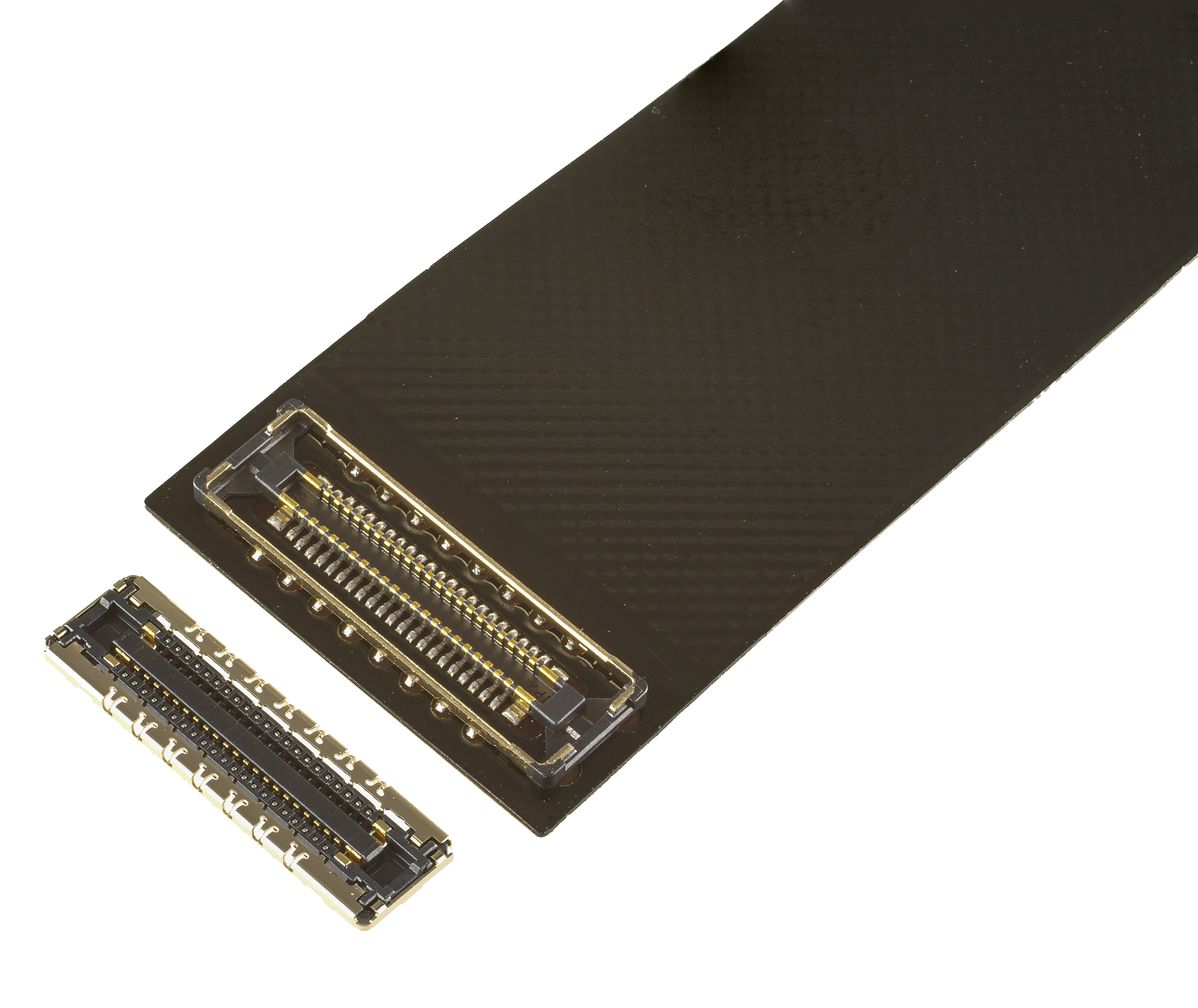

完整播放NOVASTACK ®35-HDP视频

I-PEX将以往开发同轴连接器时采用的“信号完整性×超小型化”技术应用于板对板连接器(FPC)的高速传输。所提供的连接器具有普通板对板(FPC)连接器的优点,更适用于有高速数据传输要求的移动设备的内部连接。
相应连接器 : NOVASTACK® 35-HDNNOVASTACK® 35-HDP, NOVASTACK® 35-HDH





2) 5G毫米波和Sub-6GHz

NOVASTACK F1

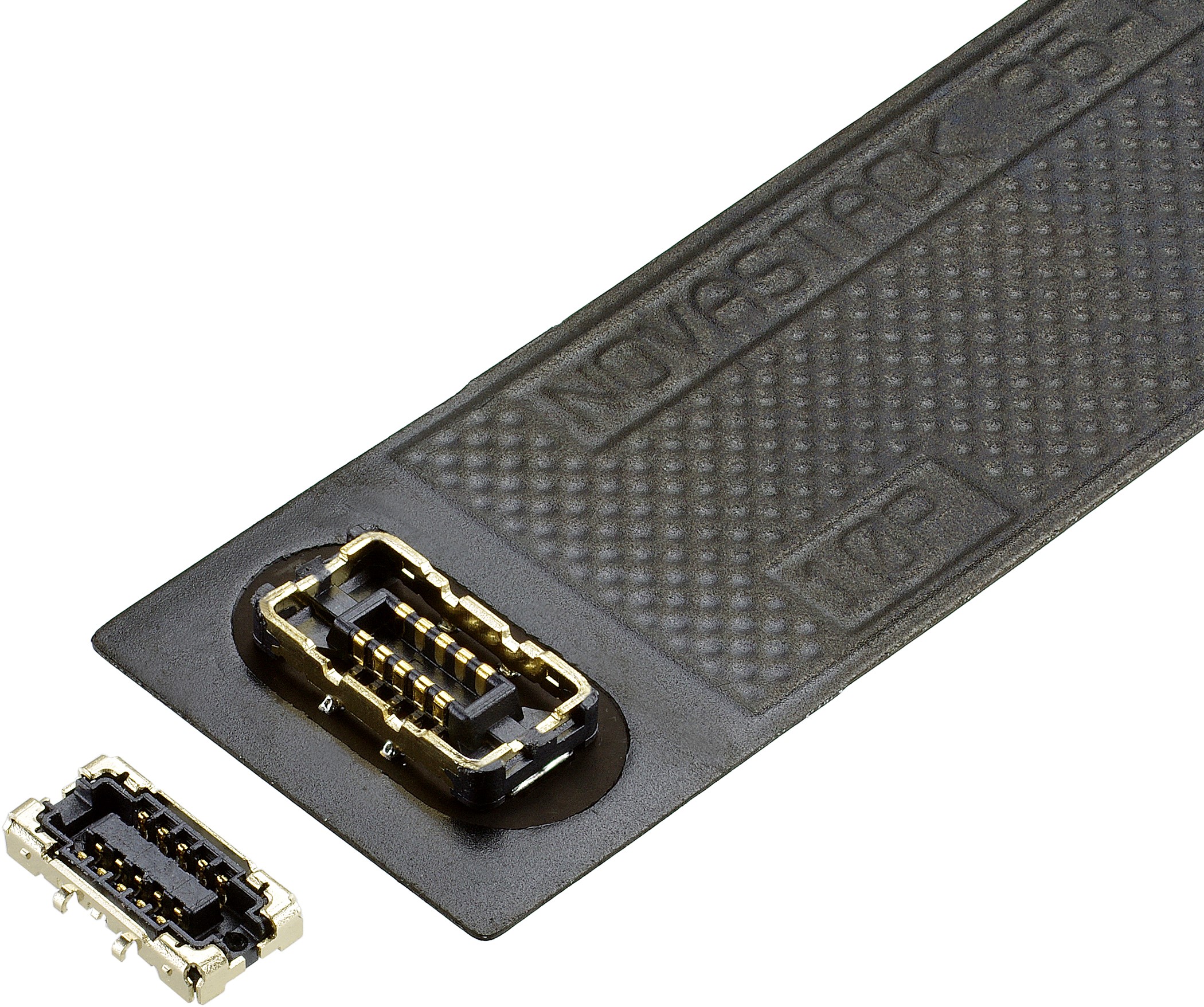

完整播放NOVASTACK® 35-HDN视频

I-PEX开发的适用于5G传输的板对板连接器为各国的5G设备的应用做出贡献。自带屏蔽罩的板对板连接器解决了EMI干扰问题,提升了抗EMC性能,同时具有5G设备高效运作所需的同规格中最出色的高频传输性能(VSWR/IL)与大电流需求。
相应连接器:NOVASTACK® 35-HDNNOVASTACK® 35-HDP, NOVASTACK® 35-HDH





3) EMI全屏蔽

无金属外壳的
一般连接器
有金属外壳的
I-PEX连接器
Without shell With shell

I-PEX的连接器的公座与母座的金属外壳将信号端子与焊点完全包围在连接器内部。公座与母座配合以后,金属外壳提供了更多接地触点,赋予了连接器出色的接地性能。板上多点接地,公座和母座的所有信号端子被外壳包围,从而提供360度良好的EMI屏蔽性能。抑制了其他高频信号的干扰,因此设计者可将连接器配置在天线附近。

相应连接器 : NOVASTACK® 35-HDNNOVASTACK®35-HDP, NOVASTACK® 35-HDH





4) 设计有独立电源端子

I-PEX的连接器不仅满足移动设备所需电流要求,还实现了产品的超小型化。

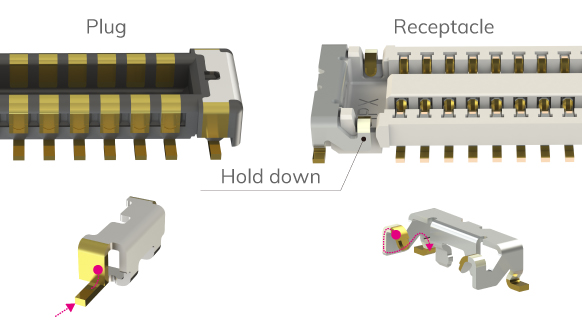

4-1) 可将补强端子用作电源端子的连接器

NOVASTACK F3-1由于板对板连接器的补强端子是金属,其除用于连接电源端子外,同时也增强了连接器在PCB的上焊接的牢固性。连接器具有更大的插入导向,可更容易地进行插入和嵌合。另外,由于有专门的电源端子承受大电流,信号端子不用于供电,因此使引脚数量减少而减少连接器体积,有效节省空间。
相应连接器 : NOVASTACK® 35-P, NOVASTACK® 35-PH





4-2) 设计有电源端子的专用连接器

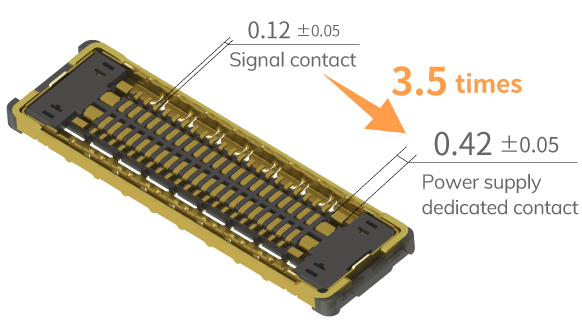

NOVASTACK F3-2传输电源的端子采用了导电性与热传导性都更出色的Corson铜合金(铜镍硅铜合金),其宽度是信号端子的3.5倍。(信号端子宽度:0.12mm,电源用端子宽度:0.42mm)

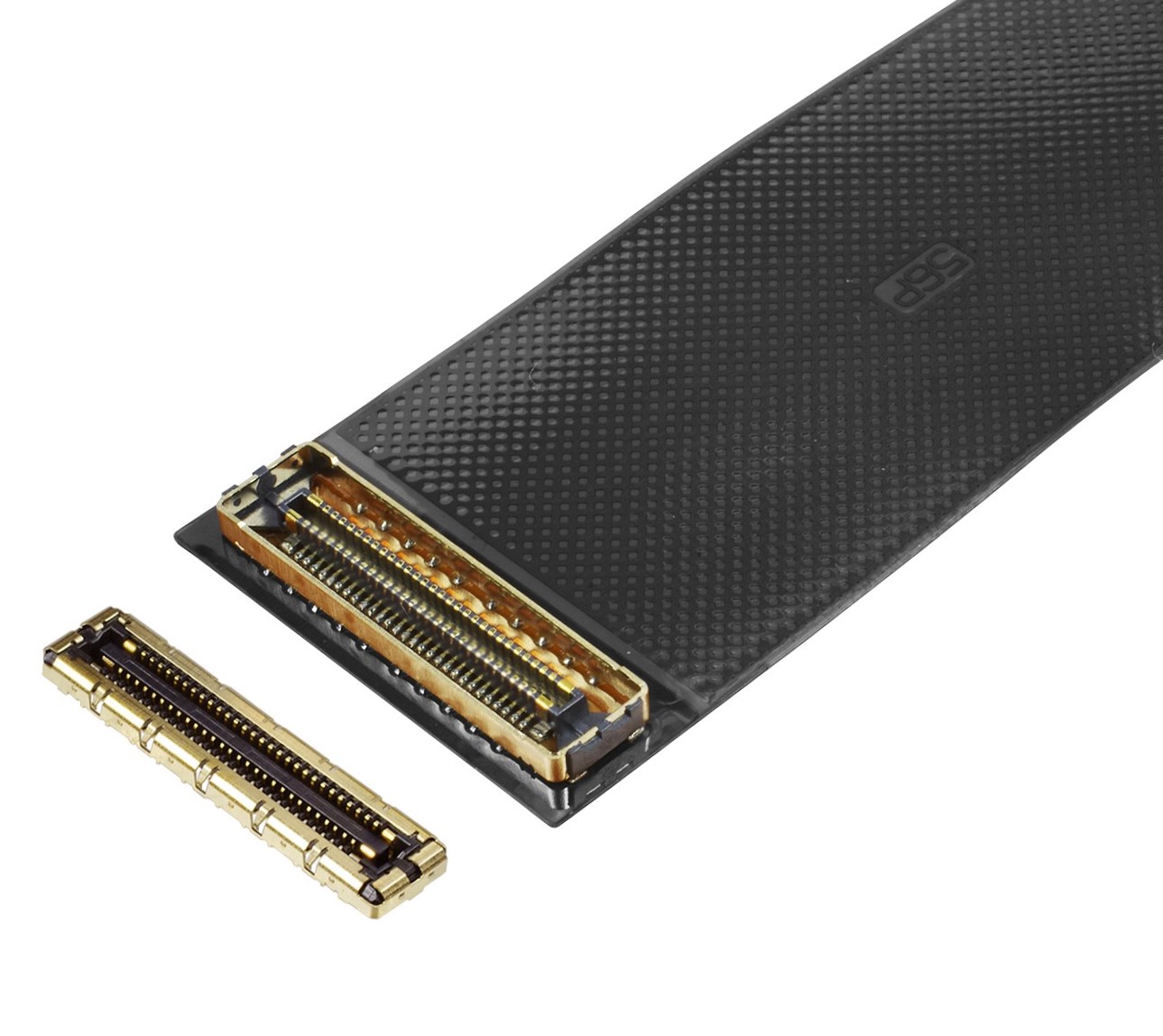

相应连接器 : NOVASTACK® 35-HDP





4-3) 电池连接器

Input current Power contact : 6.0 A / pin
Signal contact : 1.0 A / pin
Input NOVASTACK F3

设计有4个电源Pin(6.0A)和4个信号Pin,并设计有金属补强和金属导向结构,使产品更加坚固,嵌合更加容易。
相应连接器 : NOVASTACK®-B
