CABLINE^®-CA II / 細線同軸コネクタ（基板対電線）

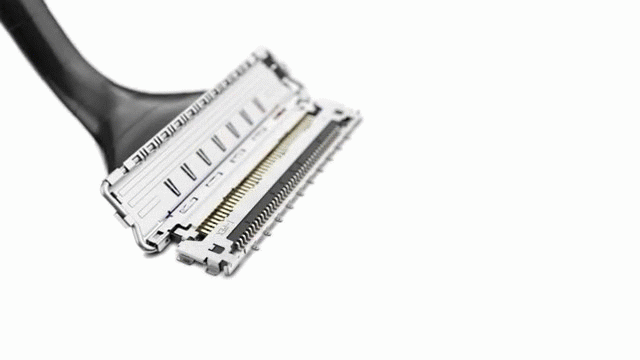

CABLINE^®-CA II / CA II PLUS : 0.4 mmピッチ, 水平嵌合タイプ, EMCシールドカバー＆メカニカルロック付き細線同軸コネクタ

製品サイズ

多数の芯数ラインナップをご用意しています。

メカニカルロック

メカニカルロック機能によるPlug抜け防止

高性能EMCコネクタ

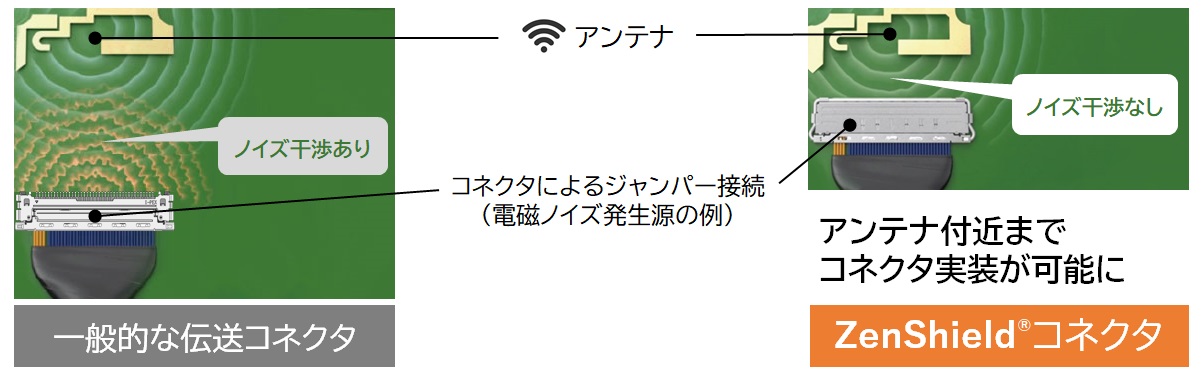

I-PEXは信号端子の実装部分を含むコネクタ全体をメタルシールドで覆うと共に、適したGrounding構造によりコネクタ自体で電磁ノイズ対策を実現した高性能EMCコネクタ製品シリーズ（ZenShield®）を開発しており、CABLINE^®-CA II コネクタはその１つです。特に無線通信機能を搭載した高機能機器の内部電磁干渉を解決する製品として多くのお客様に採用が広がっています。

優れたEMC対策を行うため、コネクタ自体のシールドでPlugとReceptacle全ての信号端子をコンタクト接点だけでなく、信号端子の基板実装部分（コンタクトテール部分）から放射される電磁ノイズも360度防ぐEMCシールド性を持たせながら、コネクタ本来の目的であるPlugの挿抜機能を犠牲にしない構造設計を行っています。また、PlugとReceptacle両方のシールド同士がコネクタ嵌合時に多点で適切にグランド接続されていること、かつ基板にも多点で適切にグランディングさせていることでコネクタのメタルシールドに発生した電流の逃げ道を十分に確保した設計のためシールドからの電磁ノイズの2次放射を抑える構造となっています。
