車載用途のI-PEXコネクタ

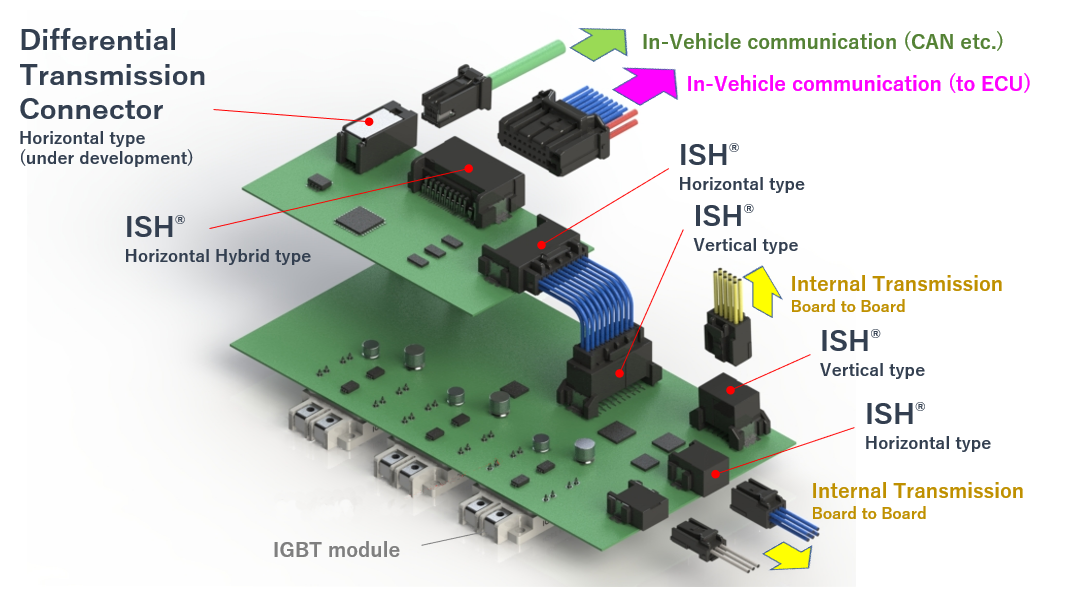

I-PEXでは車載用途に最適なコネクタ製品を数多く取り揃えております。車載の代表的なアプリケーションとしてIGBT、PCU、BMS/CMUにおけるI-PEXコネクタ製品の実装イメージをご紹介します。


IGBT


IGBTとは?

Insulated Gate Bipolar Transistor (絶縁ゲート型バイポーラトランジスタ)

IGBTはパワー半導体デバイスのトランジスタの一種で、主に半導体スイッチとしてモーター駆動用のインバータ回路のスイッチングに使用されます。




IGBTの基板接続にはISFIT®が最適です。I-PEX独自の無はんだプレスフィット端子であるISFIT®は従来のはんだ工程を無くし、更には実装基板へのダメージリスクを最小限に抑え、また従来のニードルアイ端子と比較して基板実装時に必要な挿入力が小さく、組立の作業性を向上させます。




PCUとは?

Power Control Unit (絶縁ゲート型バイポーラトランジスタ)

車両からの信号を受信しIGBTモジュールを制御して電力供給をコントロールする目的で使用されます。



BMS/CMU


BMSとは?

Battery Management System (バッテリーマネジメントシステム)


CMUとは?

Cell Management Unit (セルマネジメントシステム)

バッテリーの状態を測定・監視するための装置です。リチウムイオン電池は常時厳しく管理される必要があり、この装置は状態異常時には電送を遮断する役割も担います。


これら各種車載モジュールにはISH®が最適です。I-PEX独自のバネ構造端子による高い長期接触信頼性を実現、また対高温性能・対振動性にも優れ、極数展開も豊富なコネクタです。


 ISFIT® や ISH® シリーズのご紹介


  • ISFIT® (Press-Fit Terminal)
    ISFIT_2.jpg電線対基板/基板対基板4点ばね接点プレスフィット端子

    ・独自の4点ばね接点デザイン
    ・基板へのダメージを大幅に軽減
    ・圧入部の位置ずれを吸収

ISH® Series

  • ISH® (Horizontal Type)
    ISH_horizontal.jpg耐高温・耐振動性に優れた水平嵌合SMTコネクタ

    ・高い接触信頼性を求める機器に最適な優れた耐高温性・耐振動性
    ・独自のバネ構造端子による高い長期接触信頼性
    ・各種車載スペックに適合し高温・振動環境の産業用途等に最適



・高い接触信頼性を求める機器に最適な優れた耐高温性・耐振動性
・独自のバネ構造端子による高い長期接触信頼性
・LV214 規格準拠、高温・振動環境の産業用途等に最適

  • ISH® (Wire-to-Wire Type)
    ISH_W-to-W.jpg耐高温・耐振動性に優れた電線対電線中継接続コネクタ

    ・高い接触信頼性を求める機器に最適な優れた耐高温性・耐振動性
    ・独自のバネ構造端子による高い長期接触信頼性
    ・各種車載スペックに適合、高温・振動環境の産業用途等に最適\






  • ISH® (Horizontal Type-Hybrid)
    耐高温・耐振動性に優れたパワー端子付水平嵌合SMTコネクタ

    ・高い接触信頼性を求める機器に最適な優れた耐高温性・耐振動性
    ・独自のバネ構造端子による高い長期接触信頼性
    ・各種車載スペックに適合、高温・振動環境の産業用途等に最適
