通过选择I-PEX带有无线模块的锁扣款小型射频连接器（图1），可以留出更多安装空间，从而大大增强无线模块和天线连接的机械保持力和稳定性。该解决方案非常适合于在振动和冲击的环境中运行的设备，以确保网络通信的稳定性和可靠性。



Example: MHF^® 4L LK的锁扣解决方案

支持高达 12 GHz / 最大配合高度 2.0 mm

*4.5 mm 间距兼容 M.2 标准。连接器布局的间隙与 M.2 标准不兼容。

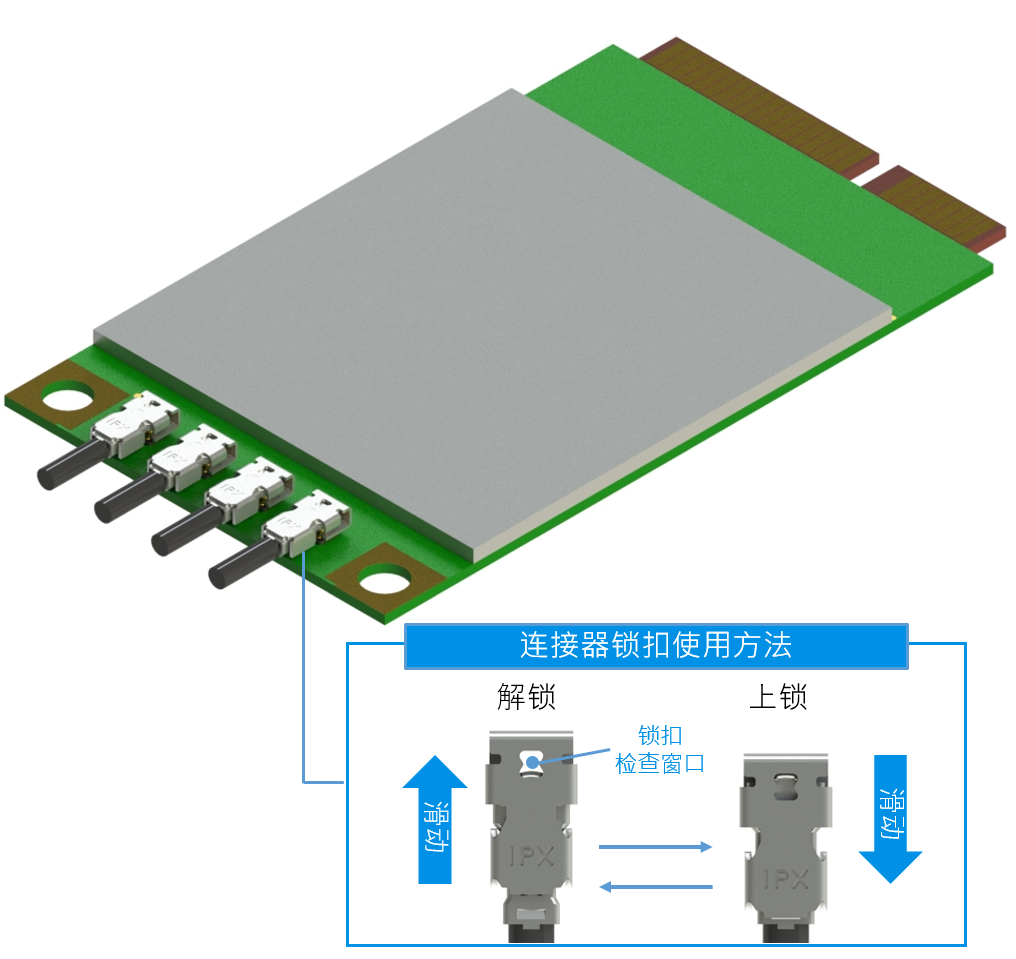

图1 I-PEX在具有足够安装空间的无线模块上的锁扣解决方案

图纸：与 MHF 4L LK 线束匹配的 MHF 4L 母座的组件放置禁止区域

视频：如何给连接器上锁



在“物联网”世界中，连接设备正在稳定且迅速增长，由各种连接协议（蜂窝 M2M、Wi-Fi、蓝牙、GNSS 等）提供支持。这种不断扩大的互联设备组合的规模从宠物和钥匙的小型跟踪设备到大型农业设备和商业卡车车队。 事实上，没有多少东西是不能以某种形式启用位置和数据传输功能的。

蜂窝M2M模块已经随着蜂窝标准的发展而发展，从2G/3G GSM和CDMA到现在的4G/5G迭代，LTE和新的毫米波可能性可用于快速可靠的数据传输。在此过渡期间，我们看到模块以及连接器的尺寸和成本从MMCX缩小到小体积小型射频连接器。尺寸减小所带来的非预期影响之一是嵌合后连接器之间的机械保持力较差。一个十分常见的抱怨是小型射频连接器由于机械分离而导致的信号丢失，这通常被称为“挑出式”或“弹出式”。



为了在不依赖环氧树脂、系紧或其他方法的情况下帮助解决这个问题，I-PEX为MHF I和MHF 4L线束设计了一种锁扣解决方案。这种锁扣功能提供 0.81、1.13、1.32、1.37 和 1.80 电缆尺寸（MHF I）和 1.37（仅限 MHF 4L）的电缆尺寸，增加了保持里，避免由于冲击和/或振动而导致公座松开（图 2）。

图 2 带锁扣的连接器提高了保持力



MHF I LK：可与 MHF I 母座配合使用的锁扣解决方案，支持高达 9 GHz;  嵌合高度：最大 2.9 mm

图3 无线模块上的多个带锁扣的连接器（MHF ® I LK）布局图



MHF 4L LK：与 MHF 4/4L 插座（M.2 行业标准）配合使用的锁定解决方案；配接高度最大为 2.0 mm；电气性能卓越，最高可达 12 GHz

图4 无线模块上的多个带锁扣的连接器（MHF® 4L LK）布局图
