I-PEX连接器产品系列包括一系列采用多种连接方式的通用设计概念的连接器。

对于需要适用于各种电子设备的PCB模块产品来说，采用具有通用设计概念的连接器意味着可以选择多种连接方式。随着PCB模块可选的连接方式的增加，目标的设备市场也将扩大。I-PEX建议使用支持更多连接方法可选的通用设计型连接器，特别是在开发高度通用的模块时。





目标电子设备市场的通用PCB模块的例子

---

例如，I-PEX VS连接器(0.5 mm间距)系列有多种连接方式，如极细同轴电缆、FPC或FFC等相同PCB板布局的连接方式。

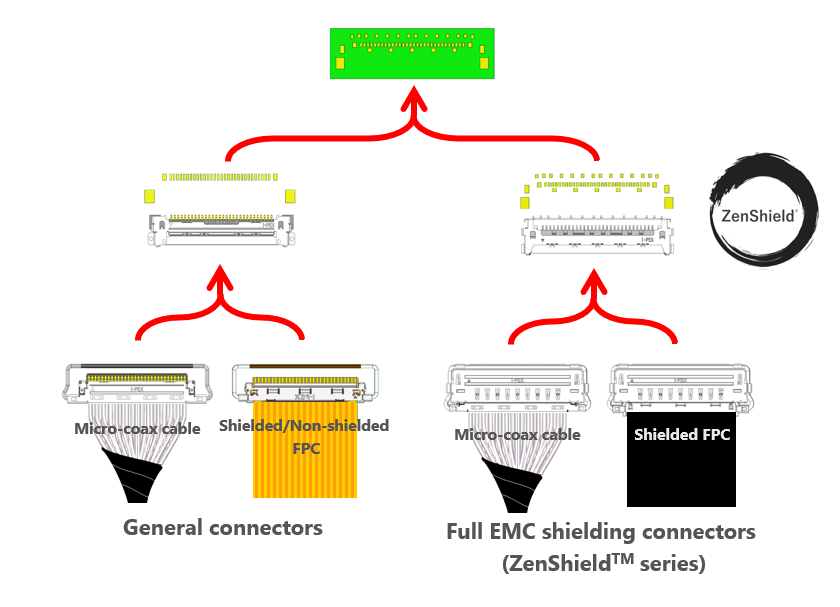

此外，I-PEX VS连接器系列(0.5 mm间距)和CABLINE^®-CA连接器系列(0.4 mm间距)可以分别安装于和它们footprint通用的全EMC屏蔽连接器(ZenShield^®)上。
因此，如果在产品开发阶段存在EMC问题，可以通过预先创建一个具有共同footprint的评估板来比较通用连接器和全EMC屏蔽连接器(ZenShield^®)。这将使客户能够从开发的早期阶段就验证对全EMC屏蔽连接器的需求。





通用 footprint 连接器系列:

I-PEX VS系列（0.5 mm pitch,垂直插拔款）

• CABLINE^®-VS (极细同轴线)
• CABLINE^®-VSF (FPC 连接器)
• EVAFLEX^® 5-VS (FPC / FFC 连接器)
• CABLINE^®-VS II (全 EMC 屏蔽款极细同轴线连接器)
• CABLINE^®-VS IIF (全 EMC shielding FPC 连接器)



CABLINE^®-CA series (0.4 mm pitch, 水平插拔款)

• CABLINE^®-CA (极细同轴线)
• CABLINE^®-CAF (FPC 连接器)
• CABLINE^®-CA II / CA II PLUS (全 EMC 屏蔽款极细同轴线连接器)
• CABLINE^®-CA IIF (全 EMC 屏蔽款极细同轴线连接器)



此外，这些连接器的电缆和FPC连接可选:

• DW-5 (0.5 mm pitch,水平插拔款, 电子线 / FPC 连接器)

• CABLINE^®-UY (0.35 mm pitch, 垂直插拔款, 极细同轴线 / FPC 连接器)





通用的 FPC / FFC

---

I-PEX自动锁扣FPC / FFC连接器系列(EVAFLEX^®)也有通用的设计连接器，允许选择水平或垂直配合方向用于常见的FPC / FFC设计。由于嵌合方向可以在不改变FPC / FFC的情况下有所变化，所以该模块可以应用于更广范围应用的设备。



0.5 mm pitch, 自动锁扣 FPC / FFC 连接器:

• EVAFLEX^® 5-SE (水平插拔)
• EVAFLEX^® 5-SE VT (垂直插拔)



0.5 mm pitch, 带接地端子，自动锁扣FPC / FFC 连接器:

• EVAFLEX^® 5-SE-G HT (水平插拔)
• EVAFLEX^® 5-SE-G VT (垂直插拔)
