Wi-Fi 6 / 6E是什么?

I-PEX为各种高端设备(如笔记本电脑和智能手机)提供连接器和电子元件。本网页介绍了Wi-Fi的基础知识,连接互联网的基本要素, Wi-Fi 6的特性,最后介绍Wi-Fi 6 / Wi-Fi 6E和I-PEX连接器的兼容性。



目录


Wi-Fi 是什么?
Wi-Fi 世代
Wi-Fi 6的特征



Wi-Fi 是什么?


Wi-Fi*是澳大利亚电气工程师John O’Sullivan,和他的研究小组于1997年开发的技术,是使个人电脑、智能手机、游戏机等数字设备能够连接到网络上,就像计算机网络一样,在一个相对狭窄的范围内连接设备无线局域网(Local Area Network)的标准之一。

*Wi-Fi是无线保真度的缩写

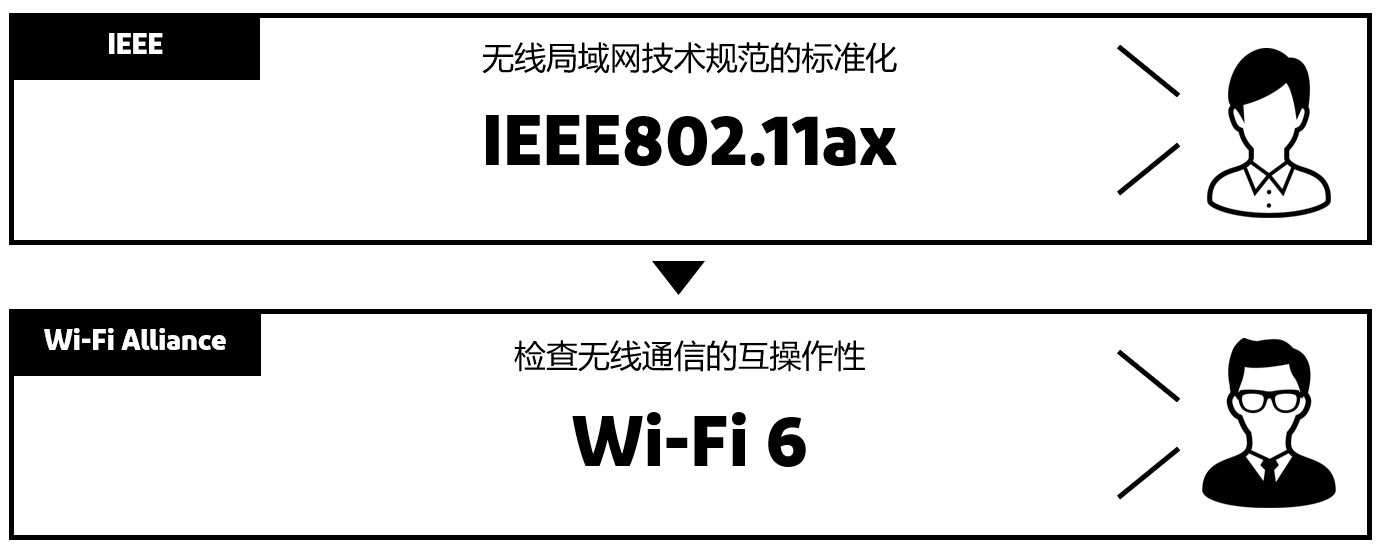

Wi-Fi的标准化主要由两个组织促成,IEEE和Wi-Fi联盟

总部设在美国的电气和电子工程师协会(IEEE)是一个负责电信相关规范标准化的组织,IEEE制定了各种标准,其中包括无线局域网技术规范标准化的IEEE802.11。它是世界上最大的电气和电子技术学术研究组织。

Wi-Fi联盟为响应无线局域网兼容ieee802.11技术规范,测试使用无线局域网的设备之间无线通信的兼容性,并授予通过测试的设备Wi-Fi认证。 从而实现在不同品牌的数字设备之间的无线局域网互通性。Wi-Fi联盟在使用无线局域网时测试设备之间无线通信的互通性,并向通过认证测试的设备颁发Wi-Fi认证。




Wi-Fi认证标志只允许在通过Wi-Fi联盟互通性和其他认证测试的设备上使用。


Back to top

Wi-Fi 世代


与IEEE 802.11兼容的无线局域网标准的名称是“IEEE802.11”,后面跟着的字母符号表示代。  然而,对于不熟悉IEEE标准的普通用户来说,从名称中很难理解哪些是新标准,哪些是旧标准。

为了使各代标准更清晰易懂,Wi-Fi联盟将第6代Wi-Fi标准IEEE 802.11ax的Wi-Fi名称改为Wi-Fi 6,将之前的IEEE 802.11n和IEEE 802.11ac的Wi-Fi名称分别改为“Wi-Fi 4”和“Wi-Fi 5”。

2.4 GHz and 5 GHz bandwidths supported by Wi-Fi 6.
SC: 在第三代之前,Wi-Fi标准没有代名词。Wi-Fi联盟也引入了Wi-Fi 6E,作为Wi-Fi 6的扩展,除了Wi-Fi 6支持的2.4 GHz和5 GHz带宽外,还允许在未经许可的6 GHz频段提供功能。



IEEE标准 Wi-Fi 世代 最快通信速度 频带范围
IEEE802.11 - 2 Mbps 2.4 GHz band
IEEE802.11b - 11 Mbps 2.4 GHz band
IEEE802.11a - 54 Mbps 5 GHz band
IEEE802.11g - 54 Mbps 2.4 GHz band
IEEE802.11n Wi-Fi 4 600 Mbps 2.4 GHz / 5 GHz band
IEEE802.11ac Wi-Fi 5 6.9 Gbps 5 GHz band
IEEE802.11ax Wi-Fi 6 9.6 Gbps 2.4GHz / 5GHz band
Wi-Fi 6E 6 GHz band

Back to top



Wi-Fi 6的特点


 Wi-Fi 6有几个特点。



  • 超高速通讯

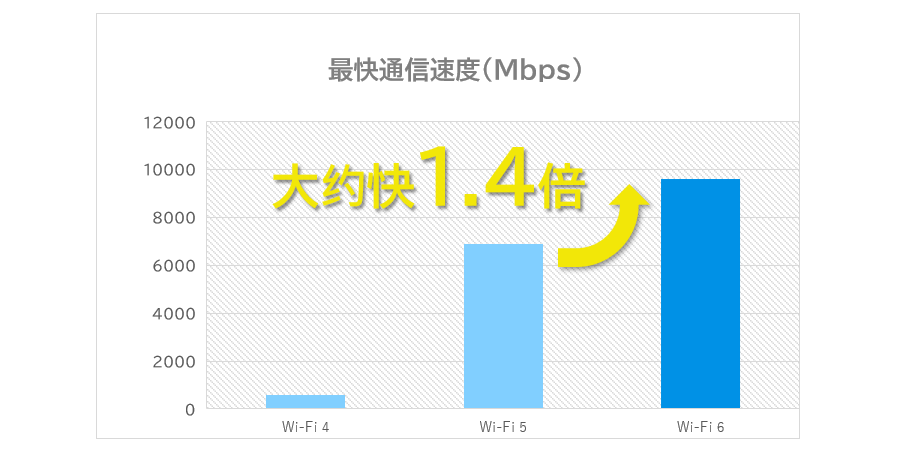

理论上,Wi-Fi - 5的最大传输速度约为6.9 Gbps, Wi-Fi - 6大约快1.4倍。 为9.6 Gbps。因此,我们可以轻松地观看8K、4K等高质量图像,玩在线游戏。




  • 扩大的带宽

Wi-Fi 6的带宽从80 MHz扩大到160 MHz,增加了一次可以传输的数据量。 如下图所示,随着路由数量从1条增加到2条,可传输的数据量也会增加。






  •  多终端间的同时通信

对于Wi-Fi 5和更早的Wi-Fi标准,如果同时连接更多设备,网路连接可能会变得拥塞和缓慢。

Wi-Fi 6使用一种叫做正交频分多址(OFDMA)的技术,这种技术允许设备共享电波,这样它们就可以同时连接,而不必等待对方。在过去,当大量设备同时连接Wi-Fi时,由于线路拥堵,下载视频和图片需要很长时间。然而,Wi-Fi 6的ODFMA技术即使在许多设备同时连接的环境中,如办公室、餐厅和活动场所,也能实现稳定的通信。


Wi-Fi 5与Wi-Fi 6延续连接方法比较



  • 工作频率范围

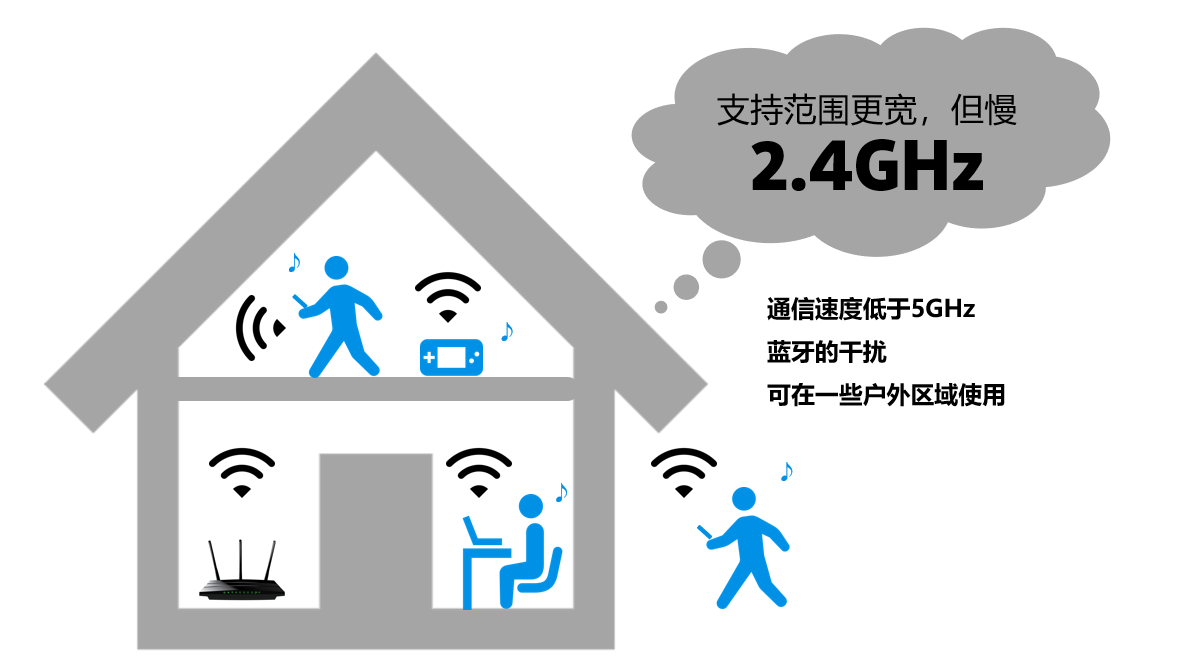

Wi-Fi 6使用两个频段,2.4 GHz和5 GHz。 虽然2.4 GHz频段不如5 GHz频段快,但它更能抵抗墙壁和门等障碍物,使其成为一个可以支持广泛应用的频段。然而,由于2.4 GHz频段也用于各种设备,如微波和蓝牙,因此可能会发生无线电干扰。

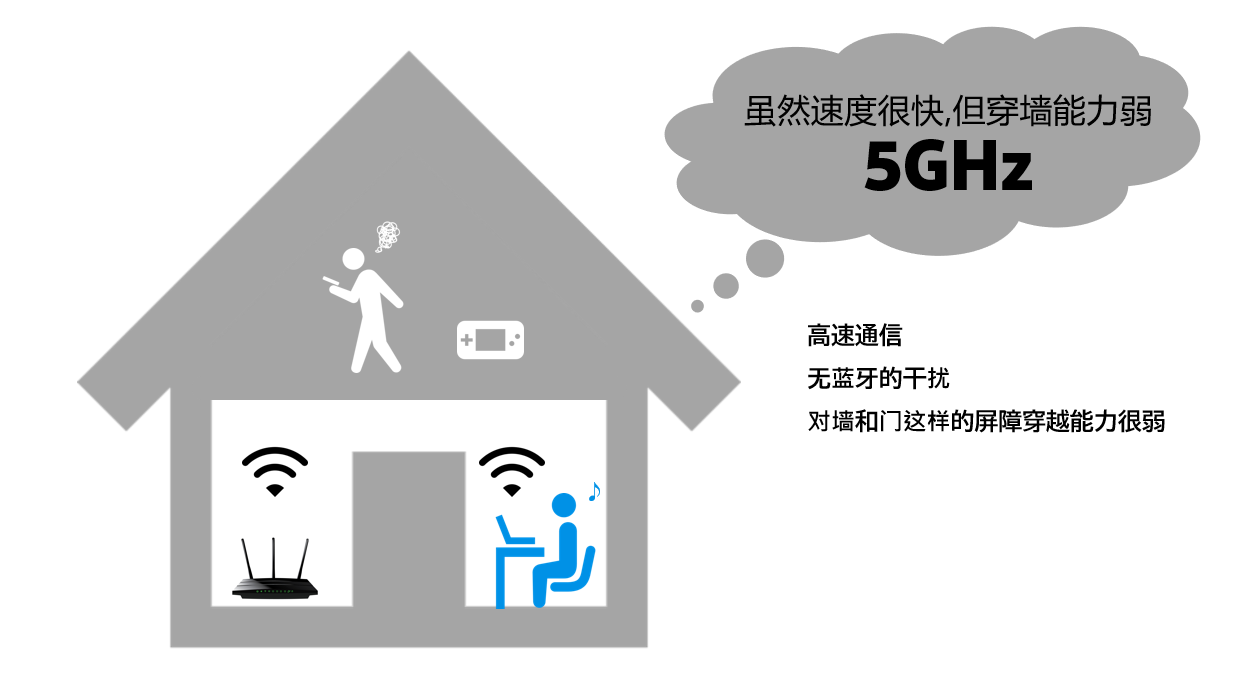

虽然5 GHz的传输速度比2.4 GHz高,但它很容易受到墙壁和门等屏蔽的影响。




Back to top
