RFコネクタ

Anchor MHF® は最小限の実装スペースで最高のパフォーマンスを実現するアンテナ接続用超小型RF同軸コネクタシリーズです。5Gミリ波/サブ6、4G LTE、Wi-Fi、Bluetooth、GPS、WiGig、M2M、IoT、SigFox、WiSUN、NB-IoTやLoRaなどの通信規格に対応します。

製品名
MHF® I LK
MHF® I

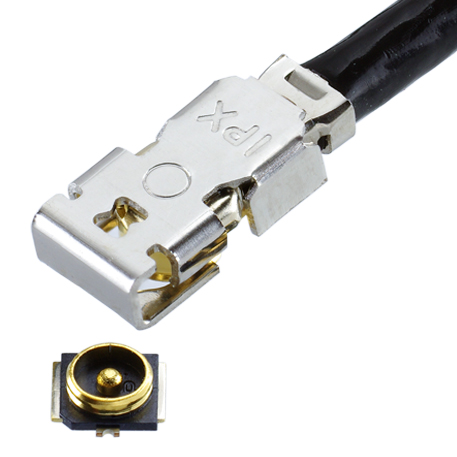

MHF® 4L LK
MHF® 4L
MHF® 4
MHF® 5L
MHF® 5

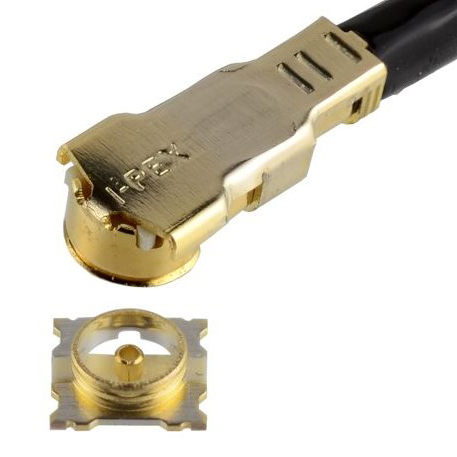

MHF® 7S
MHF®-TI
外観

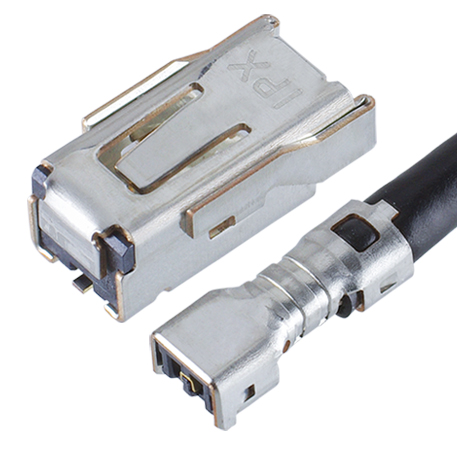

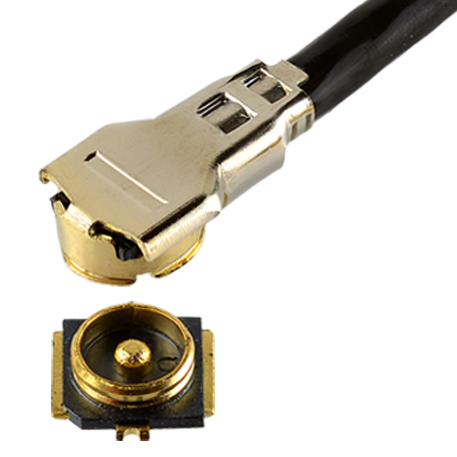

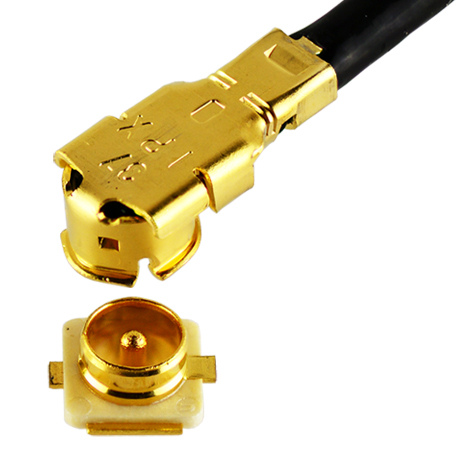

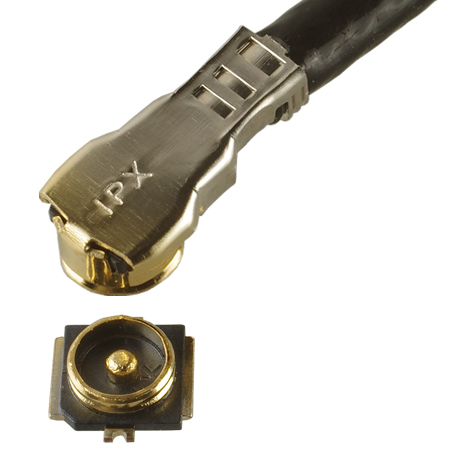

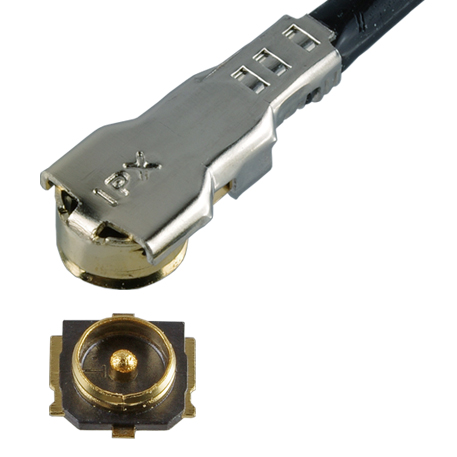

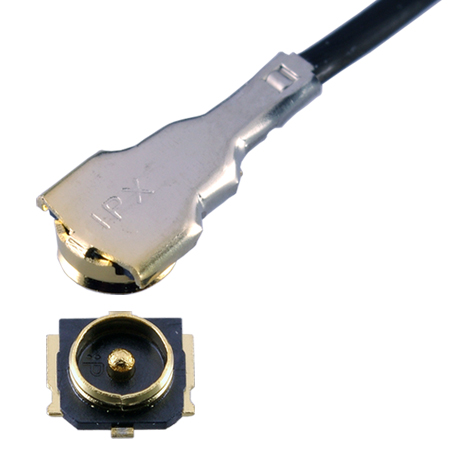

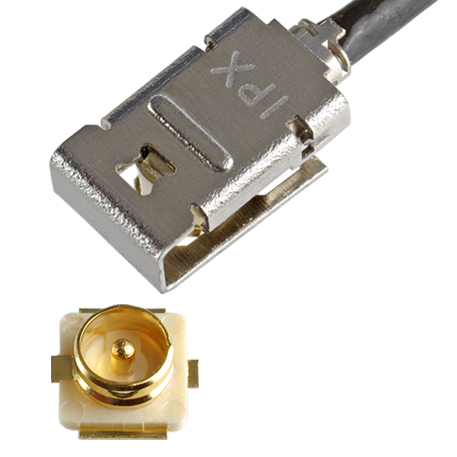

RF_t1_MHF_I_LK_mag.jpg RF_t1_MHF_I_mag.jpg RF_t1_MHF_4L_LK_mag.jpg RF_t1_MHF_4L_mag.jpg RF_t1_MHF_4_mag.jpg RF_t1_MHF_5L_mag.jpg RF_t1_MHF_5_mag.jpg RF_t1_MHF_7S_mag.jpg RF_t1_MHF-TI_mag.jpg
嵌合高さ(mm)
2.9
3.0 2.5 2.0 1.7 1.4 1.2 1.2 1.3 1.0 1.4
3.65
周波数
DC-9 GHz
DC-12 GHz (MHF 4L Plug x MHF 4L Rece.),
DC-9 GHz (MHF 4L Plug x MHF 4 Rece.)
DC-9 GHz
DC-15 GHz
DC-12 GHz
DC-15 GHz
DC-6 GHz
フルEMI
シールド ZenShield®
-
-
-
-
-
-
-
-
メカニカルロック
-
-
-
-
-
-





コンテンツ :


なぜI-PEXの小型RFコネクタが選ばれているのか?
1) 業界標準コネクタ

2) 多様なオプション
- 2-1) ケーブルサイズバリエーション
- 2-2) 嵌合高さとパッドレイアウト
- 2-3) メカニカルロック
- 2-4) グランドクリップ/クランプ

3) i-Fit®テクノロジー
- 3-1) i-Fit®テクノロジーとは?
- 3-2) 無はんだ結線によるメリット
- 3-3) 豊富な実績
- 3-4) 完全自動化生産ハーネス

なぜI-PEXのスイッチコネクタが選ばれているのか?

アクセサリ




AnchorなぜI-PEXの小型RFコネクタが選ばれているのか?


AnchorAnchor1) 業界標準コネクタ

標準的な通信規格

I-PEXのMHF®シリーズはRF分野におけるスタンダードコネクタとして、スマートフォン、タブレット、ノートブックパソコン、通信モジュール、車載インフォテイメントボードといった様々な電子機器にご採用いただいております。今後IoTの普及が見込まれている中、I-PEXはMHF®シリーズによりグローバルなワイアレス社会の実現に貢献していきます。今までに250億個以上のMHF®コネクタを販売してきた実績に裏付けられた確かな品質、加えて費用対効果の高い優れた製品を今後もご提供いたします。

5G、新たな通信規格

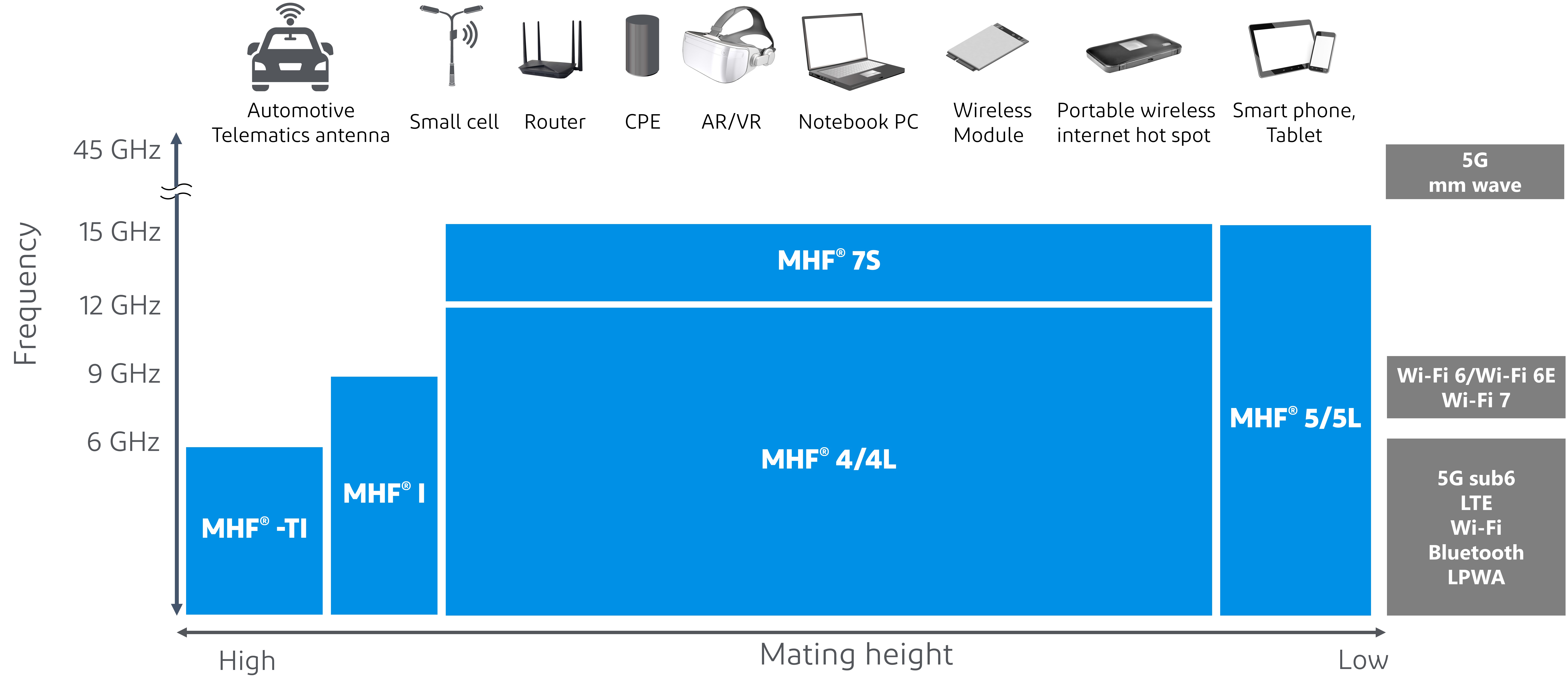

I-PEXの小型RF同軸コネクタシリーズ(MHF®シリーズ)の対応周波数一覧

 MHF® 7S5G ミリ波とサブ6対応機器の開発促進に貢献します。ノートブックパソコンやスモールセル、CPEといった長い伝送路を必要とする大きなサイズの電子機器では、信号の伝送損失を最小限に抑える上でケーブルハーネスが有効です。5G機器に最適な性能を備えたMHF® 7Sは、5G機器開発特有の課題の多くを解決します。I-PEXは、 5Gを始めとして進化を続ける通信技術に適した製品を提供していきます。

Wi-Fi 7、 Wi-Fi /6E

更なる高速・大容量通信、多数の通信機器による同時接続時の安定性向上、そして省エネ化を実現する為、 Wi-Fi 7 、Wi-Fi 6Eでは対応周波数が6GHz帯 (5.925〜7.125GHz)まで拡張されました。MHF® Iは9GHz、MHF® 4Lは12GHzまで対応しておりますので、Wi-Fi 6E / Wi-Fi 7でも従来のWi-Fi同様にご使用いただけます。

AnchorAnchor2) 多様なオプション

AnchorAnchor2-1) ケーブルサイズバリエーション

I-PEXは、挿入損失とVSWR、ケーブルのフレキシビリティの要求に合わせたRF同軸ケーブルを多種ご用意しております。
コネクタの種類により結線できるケーブル径は異なりますが、ケーブル外径サイズ0.48mm (MHF® 5)から、3.0mm(MHF®-TI)までのラインナップがございます。一般的な同軸タイプとハーネス長による挿入損失値及びケーブルの最小曲げ半径は以下の通りです。

Anchor

ハーネス長 (mm) vs 挿入損失(S21) : 2.4 GHz, 5.8 GHz, 9.0 GHz, 12 GHz, 15 GHz

Harness Lenght vs Insertion Loss
他の周波数でのケーブル挿入損失データについては、製品マトリックスファイルをご参照ください。



最小曲げ半径
ケーブル径
(中心導体 AWG)
3.00 mm (AWG#24)
2.80 mm (AWG#26)
2.00 mm (AWG#26)
1.80 mm (AWG#30)
1.37 mm (AWG#30)
1.32 mm (AWG#32)
1.13 mm (AWG#32)
0.95 mm (AWG#33)
0.81 mm (AWG#33)
0.81 mm (AWG#36)
0.64 mm (AWG#36)
0.48 mm (AWG#38)
最小曲げ半径(90 度)
24.00
22.40
16.00
14.40
10.96
10.56
9.04
7.60
6.64
6.48
5.12
4.00



AnchorAnchor2-2) 嵌合高さとパッドレイアウト

機器内の省スペース化が求められるスマートフォンやタブレットといった小型電子機器から、衝撃対策および振動対策といった堅牢さが求められる機器まで、多種多様なニーズに対応できる最適な製品を取り揃えております。

MHFシリーズ  -嵌合高さ / 適合同軸ケーブル / フットプリントパターン-
 製品名
MHF® I LK
MHF® I
MHF® 4L LK
MHF® 4L
MHF® 4
MHF® 5L
MHF® 5
MHF® 7S
MHF®-TI

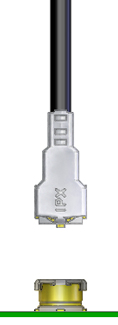

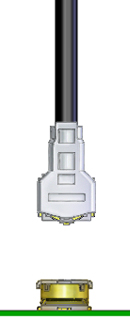

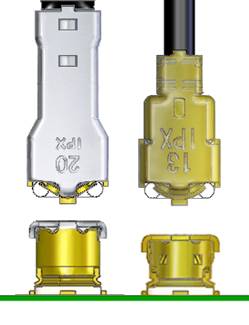

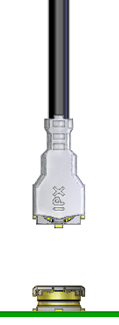

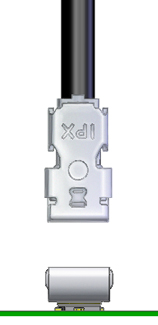

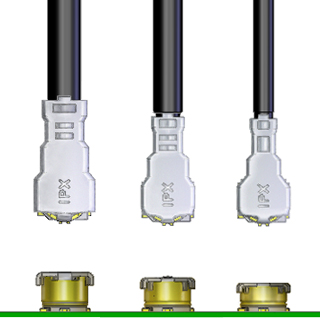

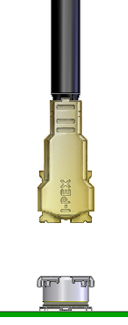

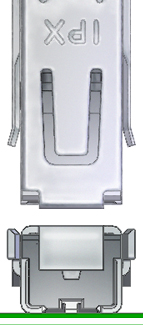

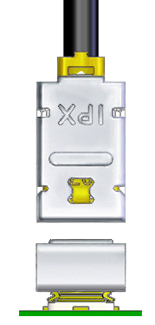

外観 Height_I_LK.JPG Height_I.JPG Height_4L_LK.JPG Height_4L.JPG Height_4.JPG Height_5L.JPG Height_5.JPG Height_7S.JPG Height_TI.JPG
嵌合高さ (最大.) (mm)
2.9
3.0
2.5
2.0
1.7
1.4
1.2
1.2
1.3
1.0
1.4
3.65
適合ケーブル O.D. サイズ (mm) [AWG サイズ]
3.00
-
-
-
-
-
-
-
-
-
-
-
[24]
2.80
-
-
-
-
-
-
-
-
-
-
-
[26]
2.00
-
[26]
-
-
-
-
-
-
-
-
-
-
1.80
[30]
-
[30]
-
-
-
-
-
-
-
-
-
1.37
[30]
-
[30]
[30]
[30]
-
-
-
-
-
-
-
1.32
[32]
-
[32]
-
-
-
-
-
-
-
-
-
1.13
[32]
-
[32]
-
-
[32]
-
-
[32]
-
[32]
-
0.95
-
-
-
-
-
[33]
-
-
-
-
-
-
0.81
[36]
-
[36]
-
-
-
[36]
[36]
[33]
[36]
-
-
0.64
-
-
-
-
-
-
[36]
-
-
[36]
-
-
0.48
-
-
-
-
-
-
-
-
-
[38]
-
-
フットプリントパターン(参考) (mm)
footprint_sample
このエリアにはグランド、信号、抵抗の実装なし

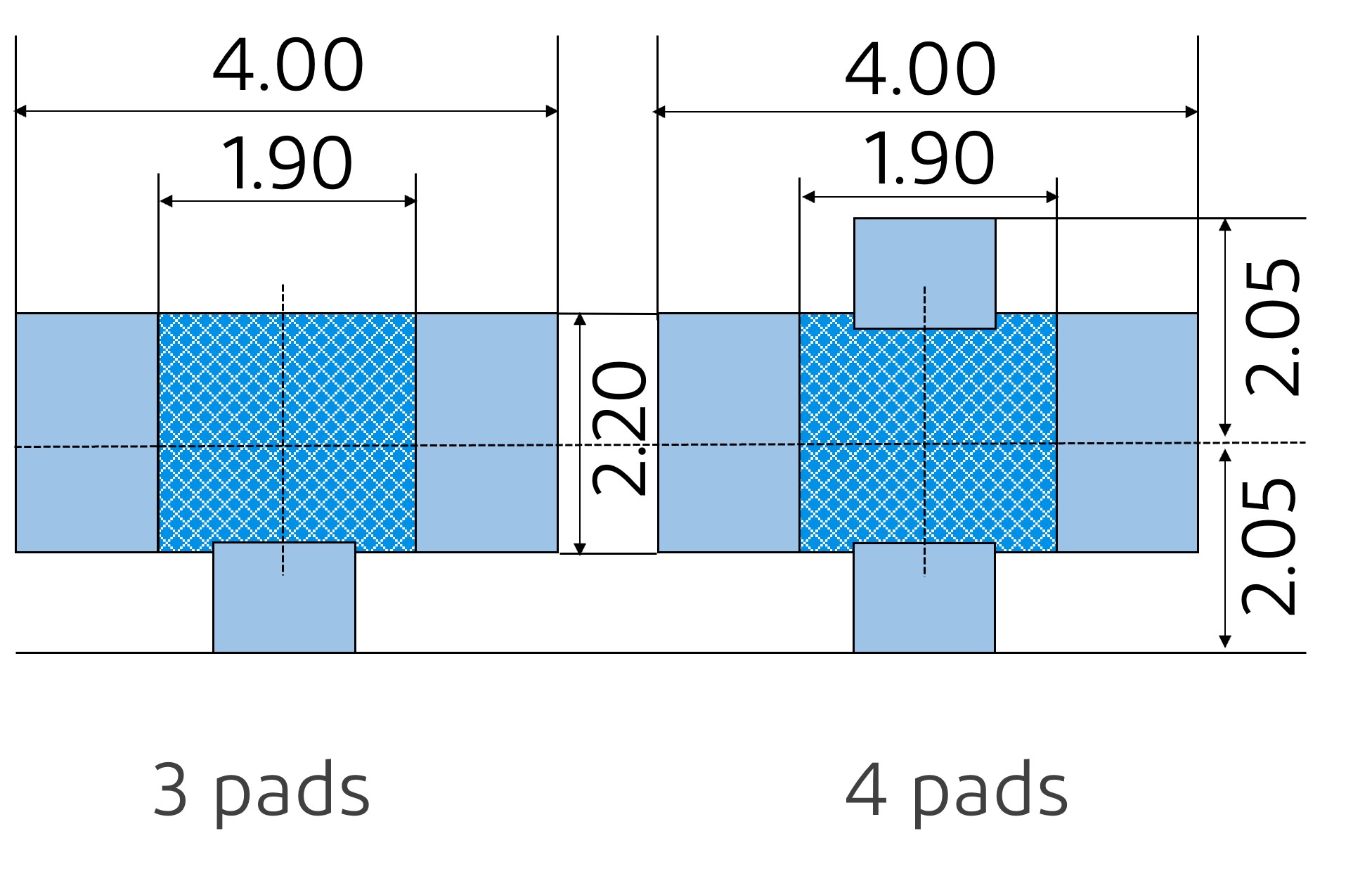

footprint_pattern_MHFI
MHF® I Rece.

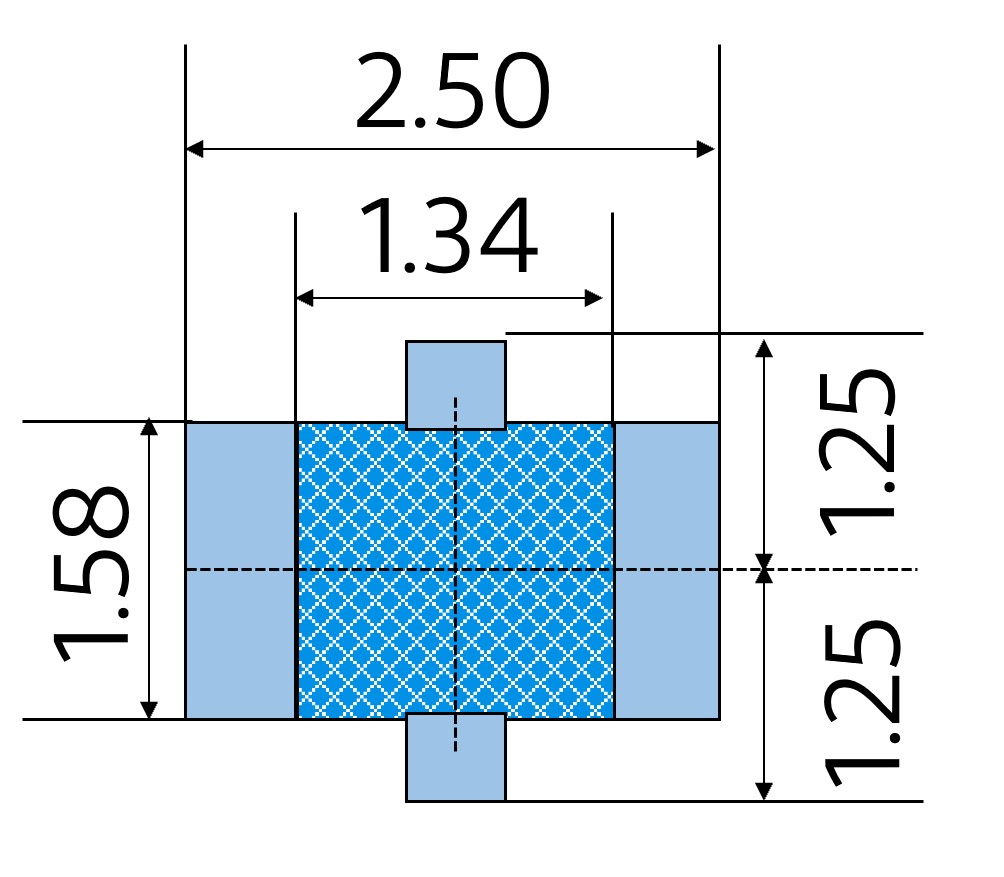

footprint_pattern_MHF4
MHF® 4/4L Rece.

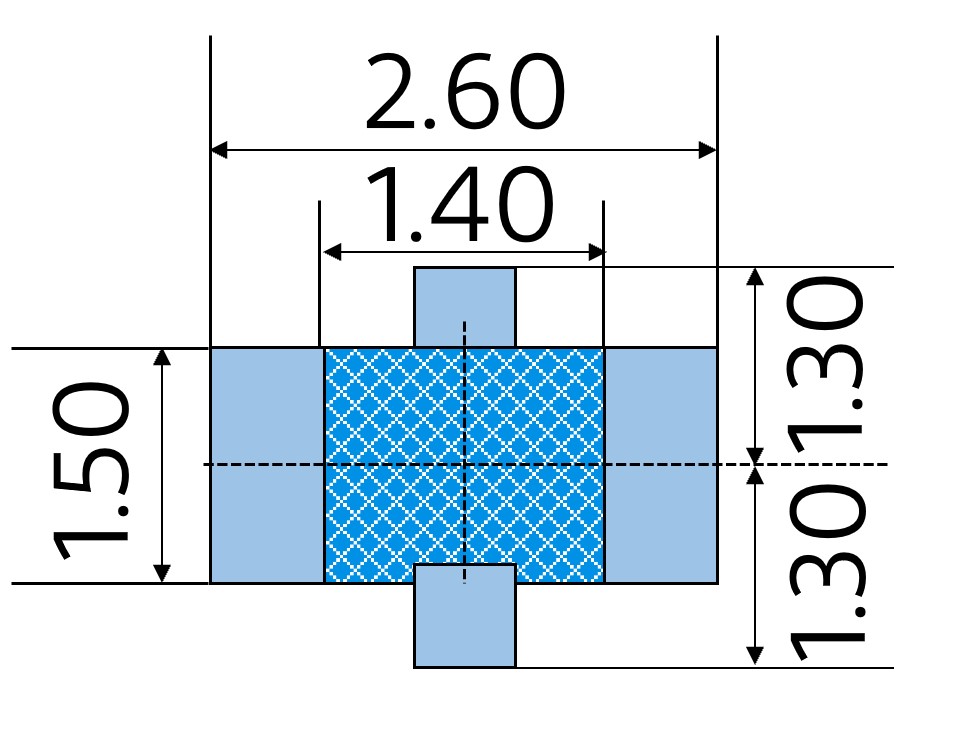

footprint_pattern_MHF5
MHF® 5/5L Rece.

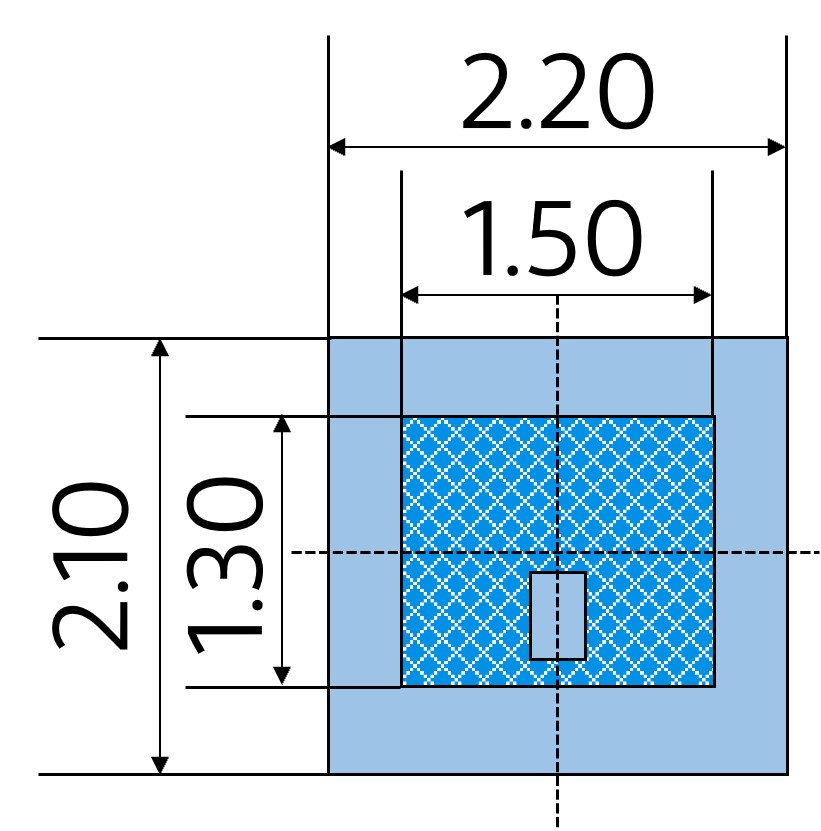

footprint_pattern_MHF7S
MHF® 7S Rece.

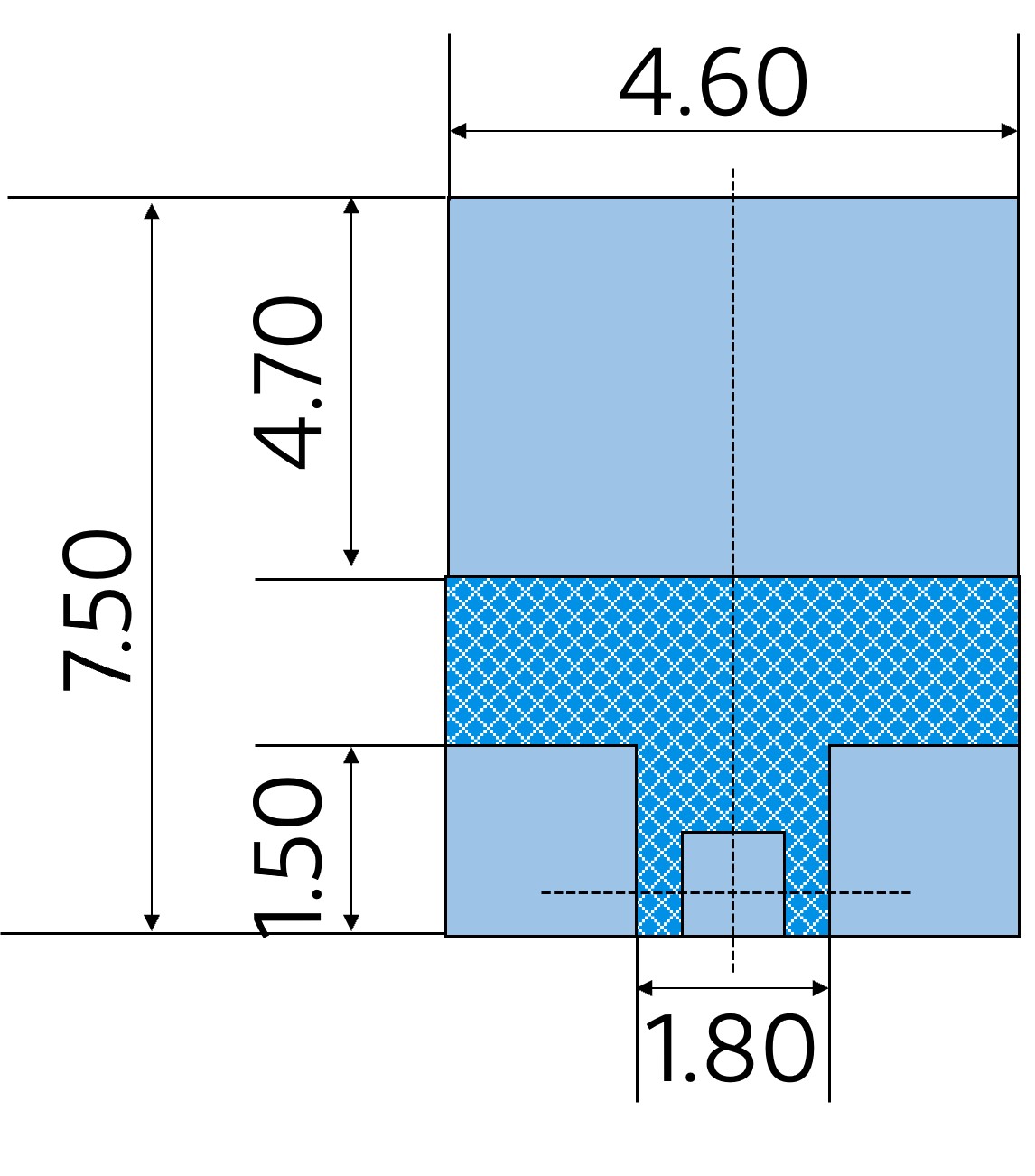

MHF-TI_rece
MHF®-TI Rece.



AnchorAnchor2-3) メカニカルロック

MHF I LK GIF
MHF® I LK 動画をフル再生
業界初のロック機構付き小型RF同軸コネクタMHF® I LK / MHF® 4L LKは、通常のMHF® I / MHF® 4Lにロックパーツを取り付けることにより嵌合保持力を向上させております。ドローン、環境センシング装置、アセットトラッキング装置、セキュリティカメラといったどんな環境下においても嵌合状態が確保されることが望ましい機器に最適です。MHF® IとMHF® 4Lのラインナップにより、サイズや性能など、設計に応じて最適なソリューションをお選びいただけます。



保持力比較

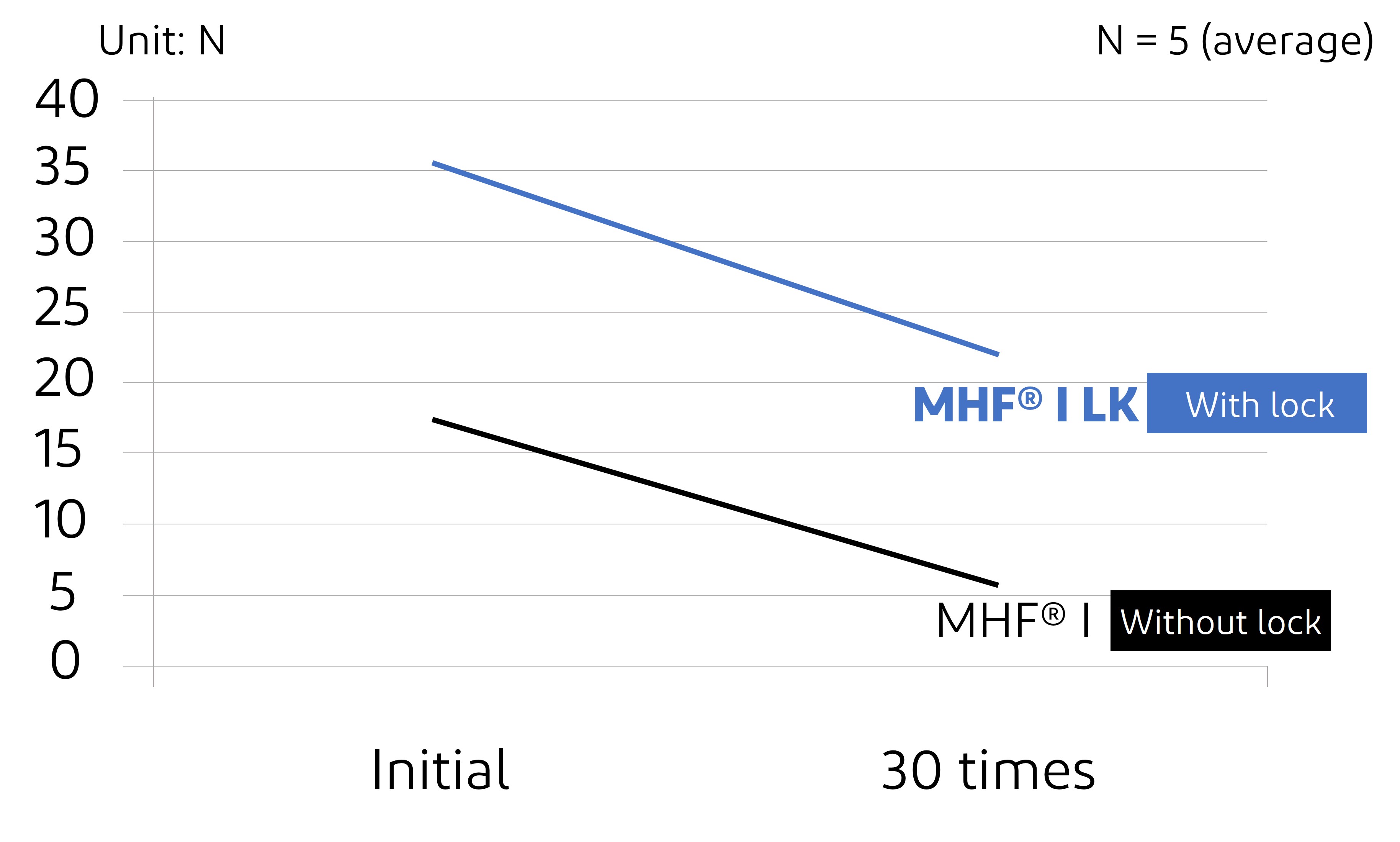

mechanical lock graph 1
MHF® I LK vs MHF® I

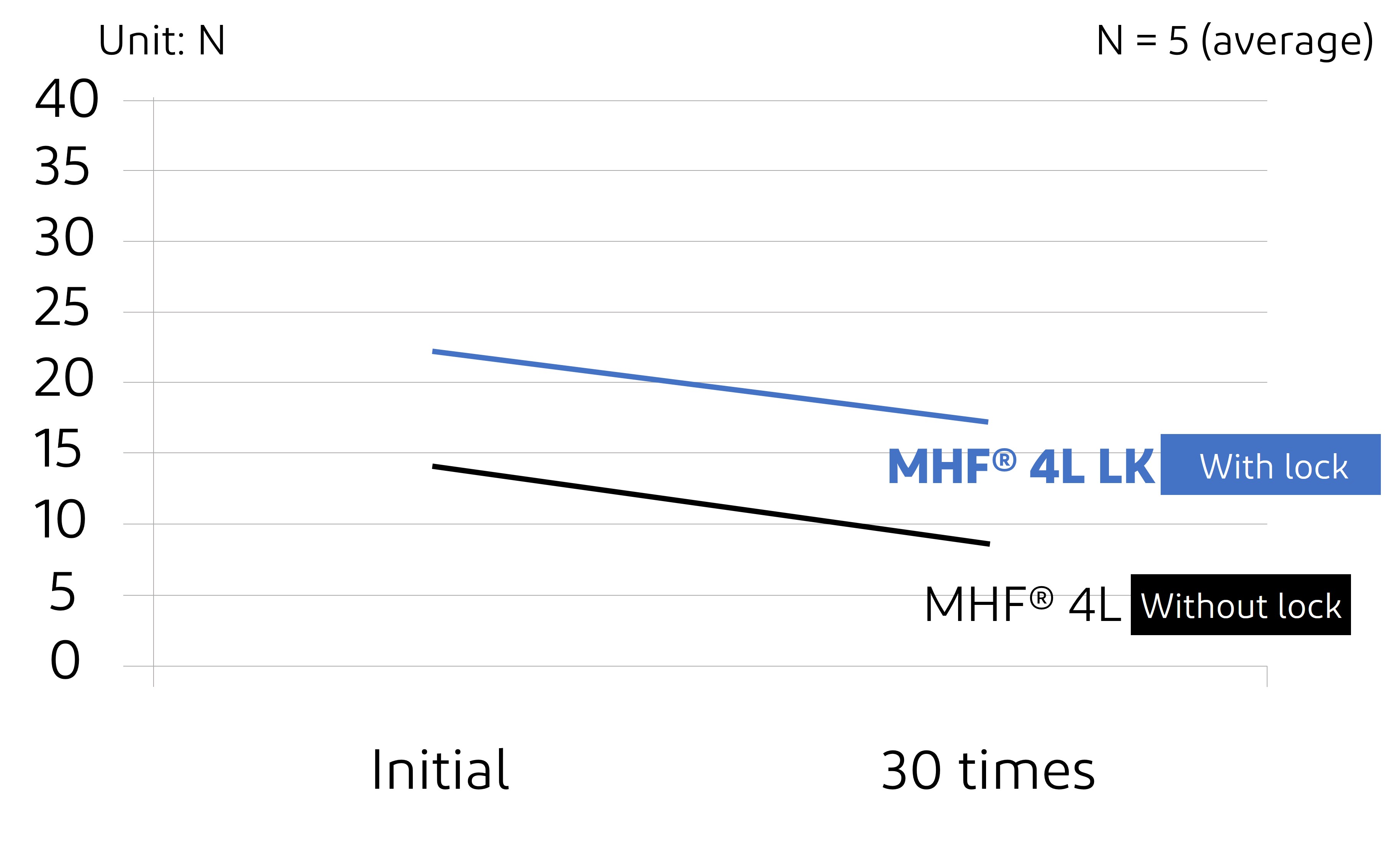

mechanical lock graph 2
MHF® 4L LK vs MHF® 4L



Anchor2-4) グランドクリップ/クランプ

SMT clip GIF
MP-A SMT clip動画をフル再生
I-PEXはケーブルハーネス用のグランドクリップとクランプを提供しております。I-PEXのグランドクリップ、MP-Aシリーズは機器内でのケーブルの引き回しを容易にします。またケーブルクランプと併用することで、ケーブルによる共振を抑えると共に、EMI抑制の効果も期待できます。




 グランドクランプ
3 mm 長
 グランドクランプ
6 mm 長

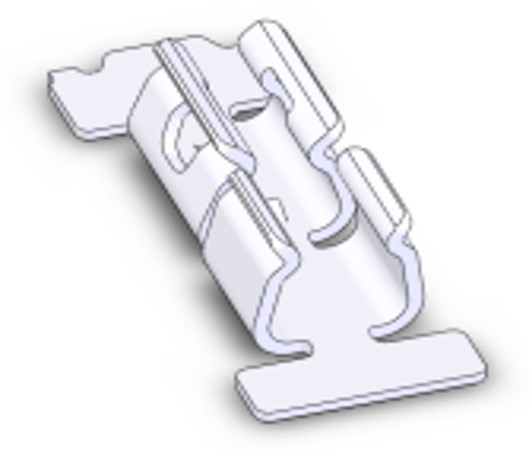

 クランプ用クリップ
MP-A シリーズ
外観
(参考)
clamp 3mm clamp 6mm clamp MP-A
ケーブル O.D.
(中心導体 AWG)
1.37 mm (30)
● MP-A04 (P/N 3224-0001)
1.13 mm (32)
● MP-A02 (P/N 3182-0001)
0.81 mm (36)
● MP-A01 (P/N 3096-0001)
0.64 mm (36)
● MP-A03 (P/N 3186-0001)

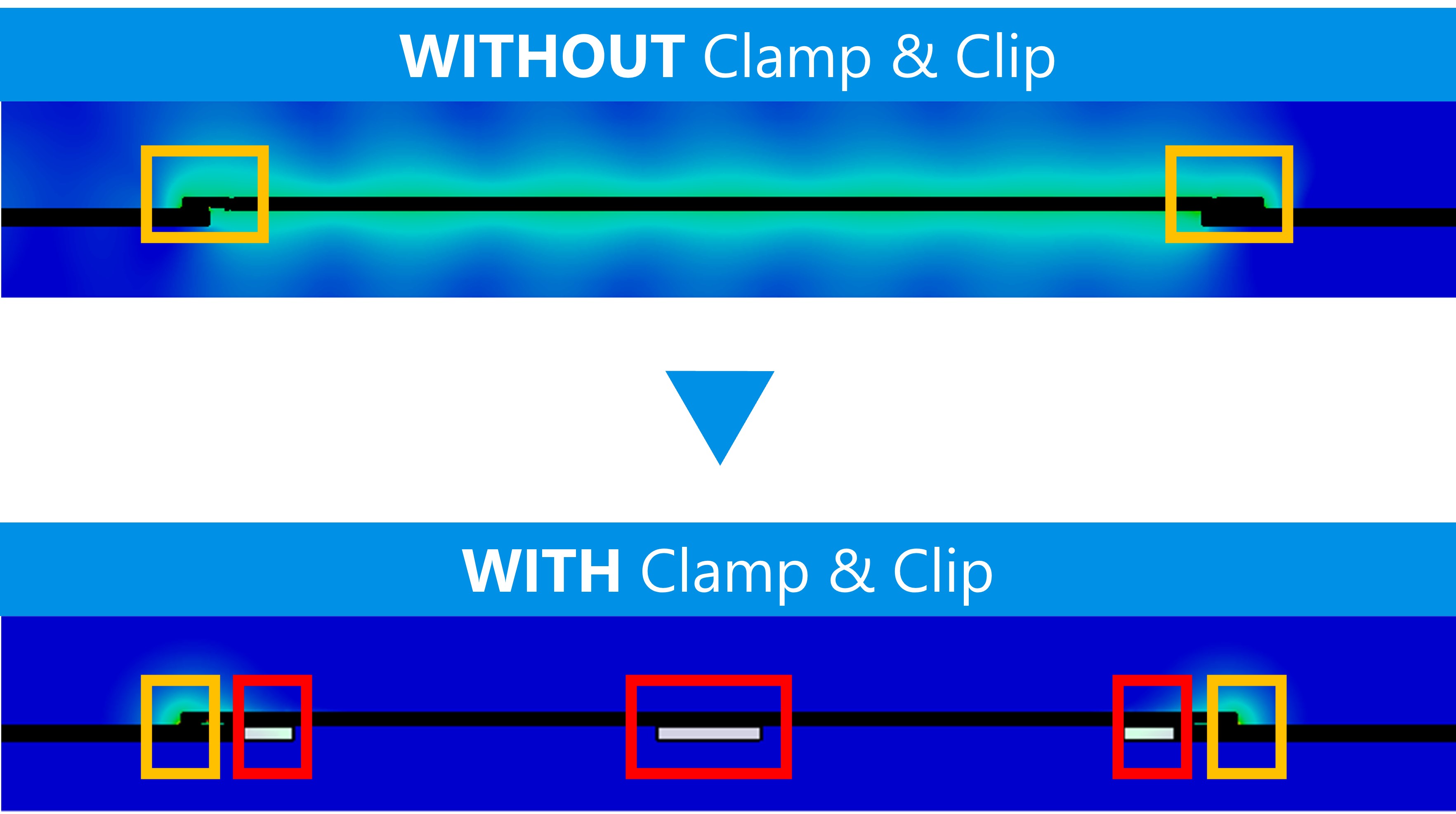

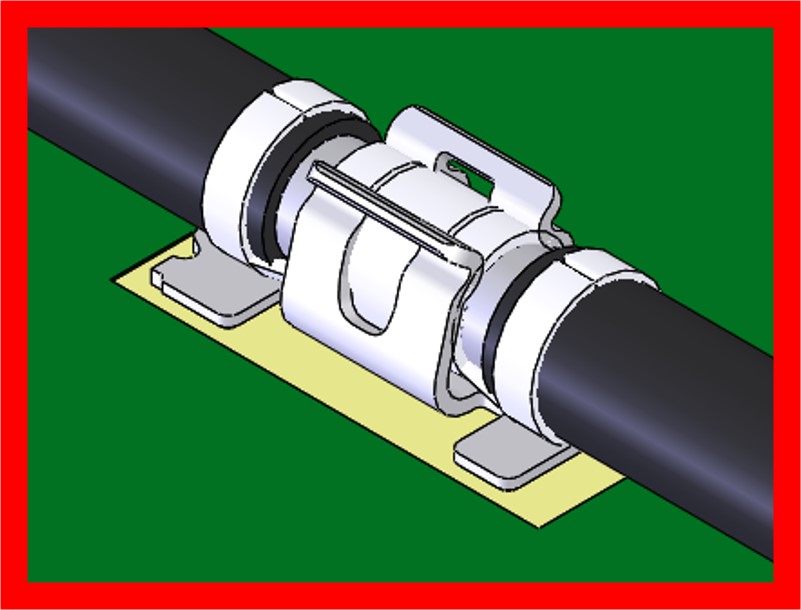

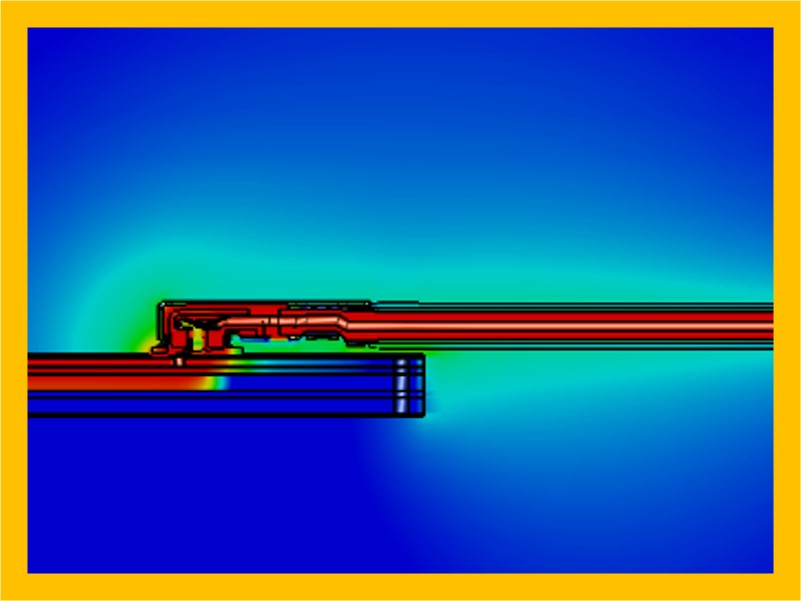

MP-Aシリーズクリップとケーブルクランプを使用したMHF® 7S ハーネスによるEMC対策シールド性に優れ、5G mmWaveに最適です。

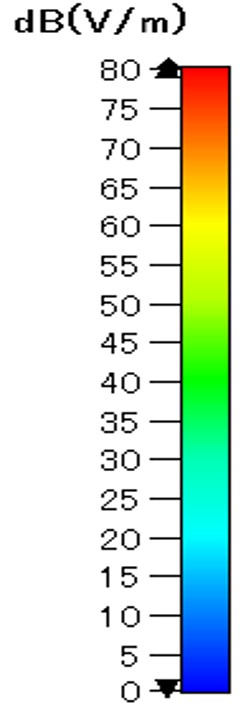

Electric_Field_Simulations.jpg EMC_temp


MHF® 7S ハーネス


クランプ & クリップ


AnchorAnchor3) i-Fit®テクノロジー

AnchorAnchor3-1) i-Fit®テクノロジーとは?

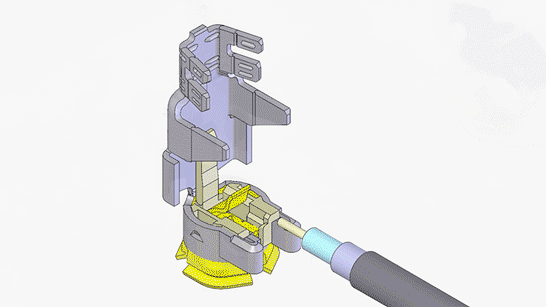

i-Fit GIF
i-Fit technology 動画をフル再生
i-Fit®テクノロジーはI-PEX独自の結線方式であり、MHF®シリーズにおける最大の特徴です。無ハンダ結線のため、ハンダによる電気特性のばらつきを最小限に抑えることが可能です。製品ごとの個体差を無くすことで、均一の性能を持った製品をご提供いたします。
i-Fit cross-section



AnchorAnchor3-2) 無はんだ結線によるメリット

I-PEX独自の無ハンダ結線i-Fit®テクノロジーは、ハンダによる電気性能のばらつきを無くし、優れた性能の均一性を保ちます。一方でハンダ結線は、付着したハンダ量のばらつきにより各製品において性能の個体差が生じ、製品の均一性を保つことが出来ません。

I-PEXの無はんだ結線=電気特性のばらつきが少ない

i-Fit® offers consistently tight range of performance
VSWR S11 Histogram



AnchorAnchor3-3) 豊富な実績

MHF Assembly Jig

結線作業の容易なi-Fit®テクノロジーによりI-PEXのMHF®は、世界中のアンテナメーカー様やハーネスメーカー様にご採用いただいております。I-PEXは全世界の100社を超えるお客様に1,000台以上の結線装置を出荷しており、数多くのMHF®プラグコネクタが採用されたケーブルハーネスやアンテナが市場に出荷されております。



AnchorAnchor3-4) 完全自動化生産ハーネス

I-PEXはMHF®コネクタ単品及びハーネス状態にて販売しております。ハーネス販売の際は、コネクタの向きやストリップ長、クランプの有無などお客様の要望に沿った製品仕様で生産いたします。また独自に開発した専用設備によりハーネス生産完全自動化を実現しております。ハーネス生産自動化により1日当たり10万本以上の生産が可能な高い生産能力ながら、 Defects Per Million Opportunities (DPMO) は1以下という優れた生産品質を維持しております。

Harness solution



AnchorAnchorなぜI-PEXのスイッチコネクタが選ばれているのか?


最新技術と付加価値を兼ね備えた業界標準コネクタ

MHF-SW23-GIF 最新技術と付加価値を兼ね備えた業界標準コネクタ

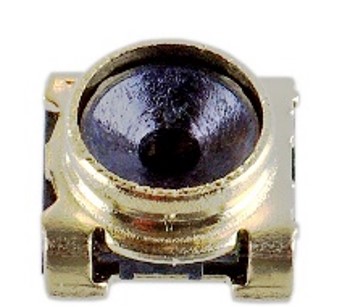

I-PEX MHF®-SW23 は各種無線通信機器に必要な検査用のコネクタです。 サイズは2.3x2.3 mm、基板に実装する堅牢で信頼性の高いコネクタです。外的付着物を端子から除去する当社独自の機構を備え、検査中の電気的接続をより確実にします。
また、 MHF®-SW23に直接篏合できる MHF®-SW23 plug もご用意しております。基板設計はそのままで、基板実装アンテナ/外付けアンテナの柔軟な選択が可能です。





RFスイッチコネクタオプション

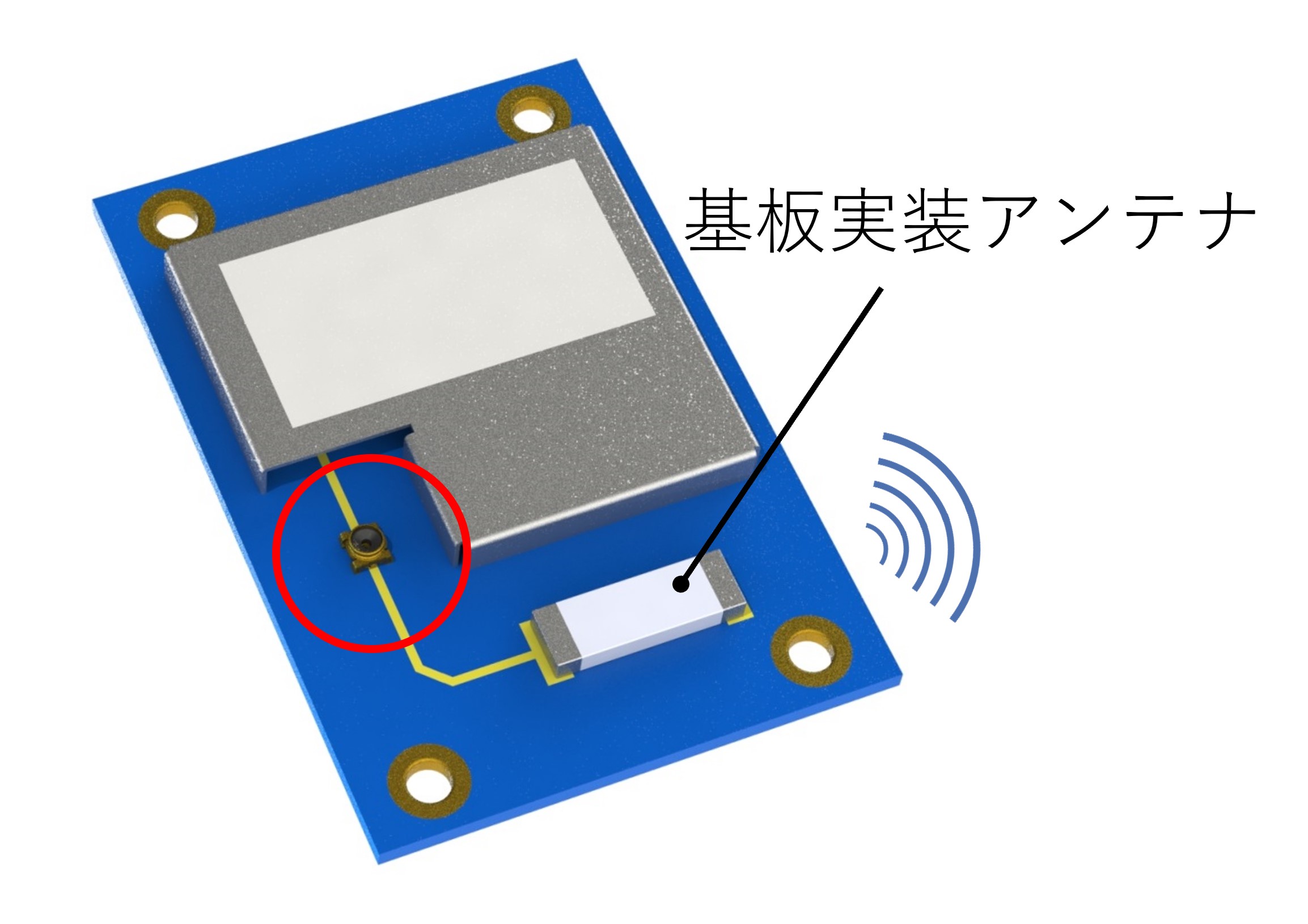

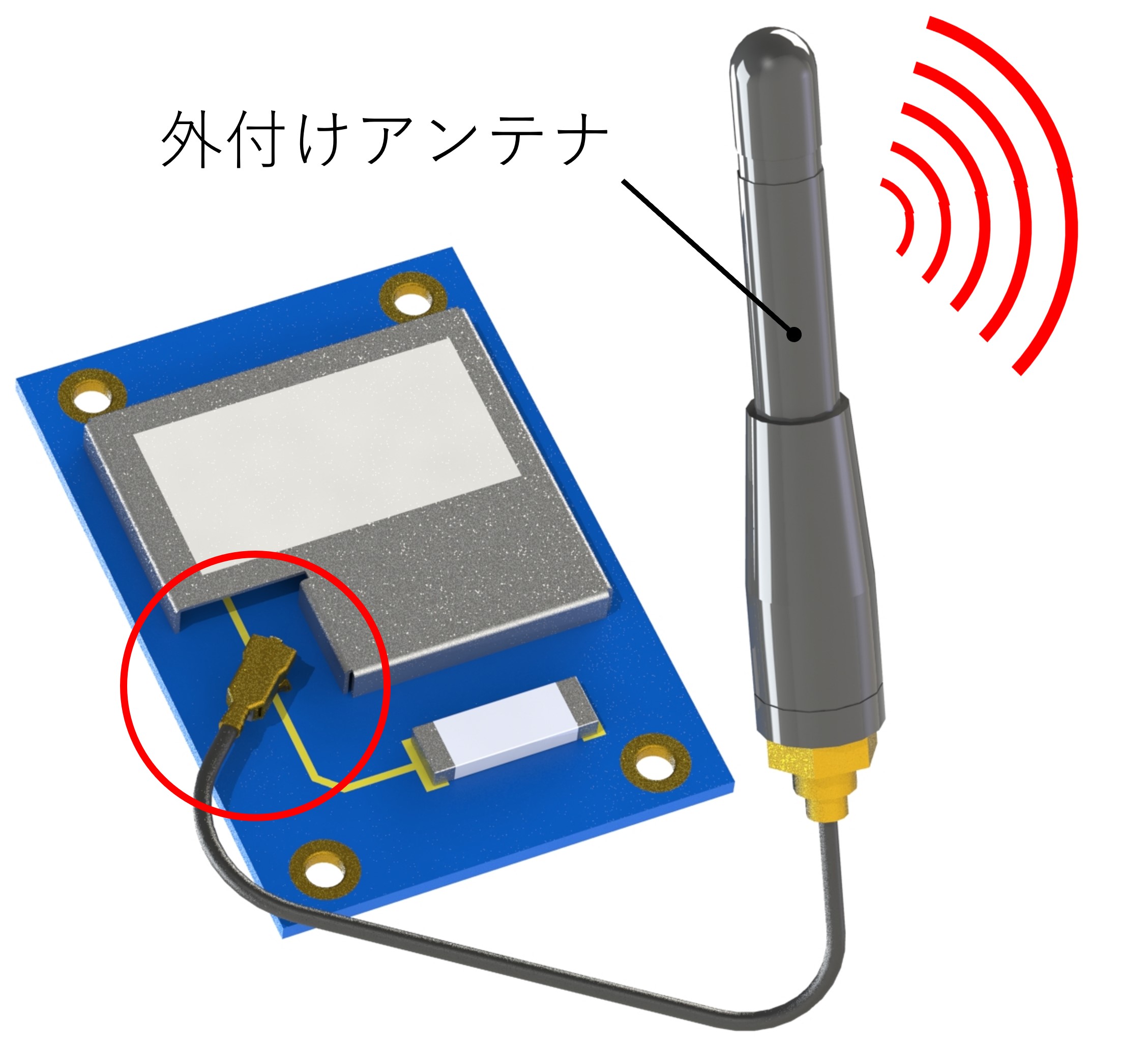

基板実装アンテナ 外付けアンテナ
SW23 on board antenna SW23 plug external antenna

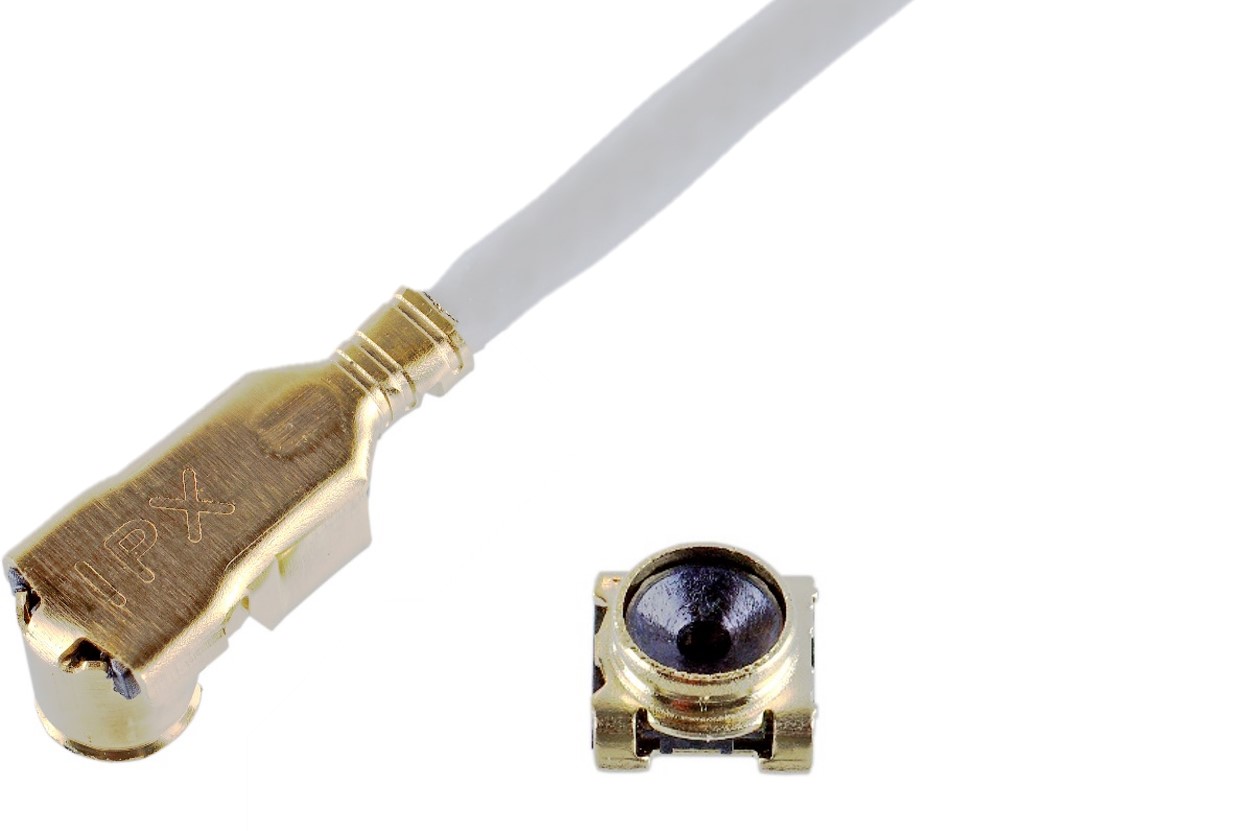

SW23 SW23PLUG
MHF®-SW23 (RF switch)
MHF®-SW23 PLUG & MHF®-SW23

さらに詳細は動画をご参照ください: https://www.i-pex.com/ja-jp/library/video/mhf-sw23-plug

SW23 PLUG video

Anchor

Anchorアクセサリ


I-PEXは用途に沿った多様なアクセサリをご用意しており、設計から量産までお客様の工程をサポートいたします。
VNAテスト/試作時用のテストプローブ、量産のハイボリューム向けテストプローブ用アダプタ、さらに意図しない損傷を防ぎ、適切な挿抜をサポートする操作JIGも取り揃えております。



MHF® プラグ用SMAアダプタ

タイプ
電気性能チェック用
電圧チェック用
外観
(参考)
SMA_adapter_for_MHF_PLUG_1 SMA_adapter_for_MHF_PLUG_2 SMA_adapter_for_MHF_PLUG_3
耐久性(サイクル)
3,000
10,000
MHF® I, I LK Plug
90193-001
-
90194-001
MHF® 4, 4L, 4L LK Plug
-
90449-001
90449-003-01
MHF® 5, 5L Plug
90543-0001
-
90586-0001
MHF® 7S Plug
91255-0001
-
91245-0001



MHF® レセプタクル用SMAアダプタ

タイプ
電気性能チェック用
高サイクルシリーズ
Normal
Narrow pitch
Detachable
Probe
Adaptor cable
(Attach to probe)
Probe
Adaptor base
(Attach to probe)
Probe
外観
(参考)
SMA_adapter_for_MHF_RECE_1 SMA_adapter_for_MHF_RECE_2 SMA_adapter_for_MHF_RECE_3 SMA_adapter_for_MHF_RECE_4 SMA_adapter_for_MHF_RECE_5 SMA_adapter_for_MHF_RECE_6
耐久性(サイクル)
500
10,000
100
10,000
200,000
10,000
MHF® I Receptacle
90193-002
90539-001
90577-0100
(Cable: 100 mm)

90577-0350
(Cable: 350 mm)

90575-0001
90684-0001
90416-001
MHF® 4, 4L Receptacle
90449-002
90698-0001
90576-0001
90683-0001
MHF® 5 Receptacle
90543-0002
90793-0001
90847-0001
90690-0001
MHF® 7S Receptacle
91256-0001
-
91197-0300
91145-0001
-
-

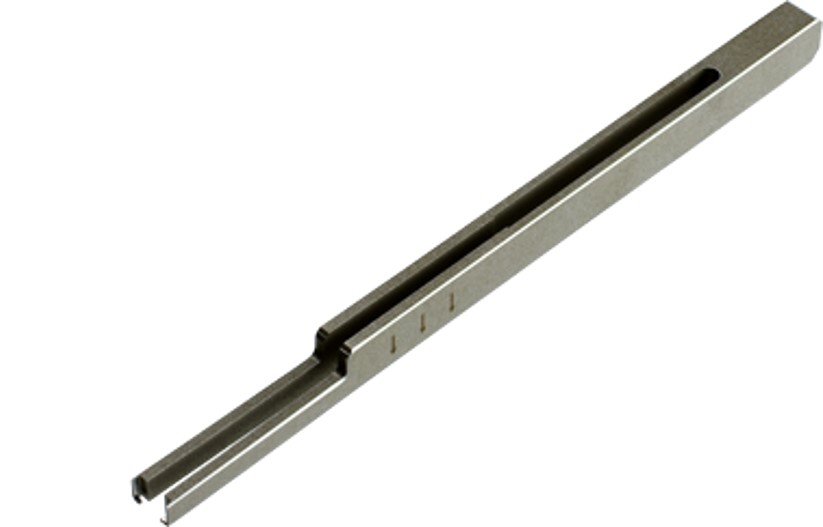

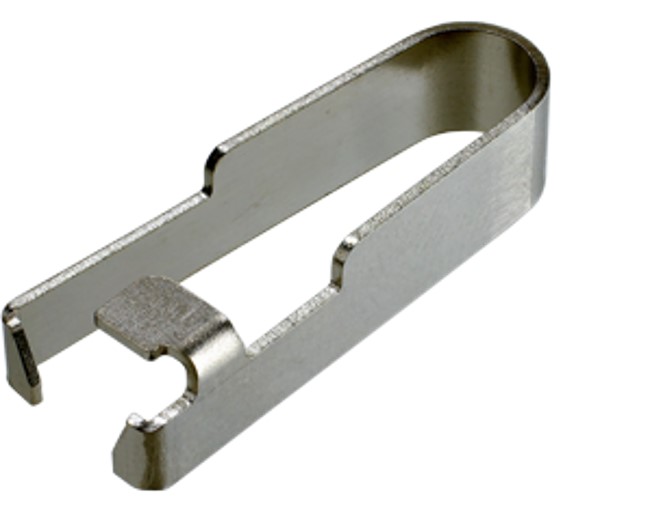

MHF® アクセサリ: ハンドツール

タイプ
嵌合/抜去
ツール
抜去ツール
嵌合ツール
嵌合/抜去用
ピンセット
ロック/ロック解除
ツール
Unlocking Tool
外観
(参考)
Hand_tool_1 Hand_tool_2 Hand_tool_3 Hand_tool_4 Hand_tool_5 Hand_tool_6 Hand_tool_7 Hand_tool_8
MHF® I Plug
90224-001
90885-0001(*)
90192-001
-
-
-
-
-
-
MHF® I LK Plug
-
-
-
-
91026-0001
-
91492-0001
-
MHF® 4 Plug
90435-001
-
-
90482-001
-
-
-
-
MHF® 4L Plug
90609-0001(**)
90873-0001(***)
-
-
90616-0008
90615-0013
-
-
-
-
MHF® 4L LK Plug
-
-
-
-
-
91166-0001
91493-0001
-
MHF® 5 Plug
90612-0001
-
90624-0001
-
-
-
-
-
MHF® 7S Plug
91186-0001
-
-
-
-
-
-
-
MHF®-TI Plug
-
-
-
-
-
- -
91097-0001
 Note
(*): 90885-0001は20767-001R用
(**): 90609-0001は20572-001R-08と20565-001R-13用
(***): 90873-0001は20632-001R-37用



MHF® アクセサリ: RF Switch

MHF® スイッチ用SMAアダプタ

タイプ
ケーブルプローブ
高サイクルシリーズ
Friction lock
Normal probe
Floating probe
外観
(参考)
SMA_adapter_for_MHF_Switch_1 SMA_adapter_for_MHF_Switch_2 SMA_adapter_for_MHF_Switch_3
耐久性 (サイクル)
1,000
10,000
200,000
MHF®-SW23
90582-0300
(Cable: 300 mm)
90582-0400
(Cable: 400 mm)
90604-0001
90605-0001








I-PEXは、社会の変化に即した市場からのニーズに対応するコネクタを開発する技術力、過去の実績に裏付けられた優れた品質を持つ製品を生産する生産能力を備えた先進のコネクタメーカーです。I-PEXの強みである高い技術力、優れた生産能力を活かし、今後需要の増えることが予測される高周波帯域に対応した製品をご提供していくことで、5Gをはじめとする新たな通信規格に最適なRFコネクタソリューションを提案し続けていきます。

I-PEXはお客様目線で常に時代の先端を行くRFコネクタを開発していきます。ご用件、ご質問をお持ちの方は、こちらからお問い合わせください。
