I-PEX公司针对FPD(平板显示)产业用新型接口连接器的解决方案

Article-banner_Next-Gen-Panel-Connectors

I-PEX公司研发生产的CABLINE®-VS系列极细同轴线连接器为VESA®协会定义的LED背光面板行业标准的接口连接器,已经广泛应用于笔记本电脑行业10多年了。高新技术日新月异,对连接器接口也提出了新的需求以改善传输特性。因此,I-PEX公司新进开发了一系列的连接方案来满足现今以及未来的需求。



目录 :


需要新型连接方案的3大理由
1) EMI干扰问题
2) 面板接口需要超高速的数据传输
3) 除了面板以外,电子设备内部高速数据传输的需求

新型的设计理念满足下一代应用的极细同轴线连接器
产品特点及优势 CABLINE-VS II・CABLINE-CA II

主板侧连接器的解决方案
产品特点及优势 CABLINE-UM



需要新型连接方案的3大理由


1.  EMI干扰问题

近年来,窄边框型的面板流行,因此对于控制用PCB板的利用率要求越来越高,一些必要的功能器件(控制器,射频天线,摄像模组)需要集成于一块PCB基板上。(如图1) 这就会导致各种器件和信号间发生干扰问题。(如图2)带有EMI屏蔽罩的连接器的推出,能够很好的解决这个问题。

Article-Next-Gen-Panel-Connectors-Fig1_SC

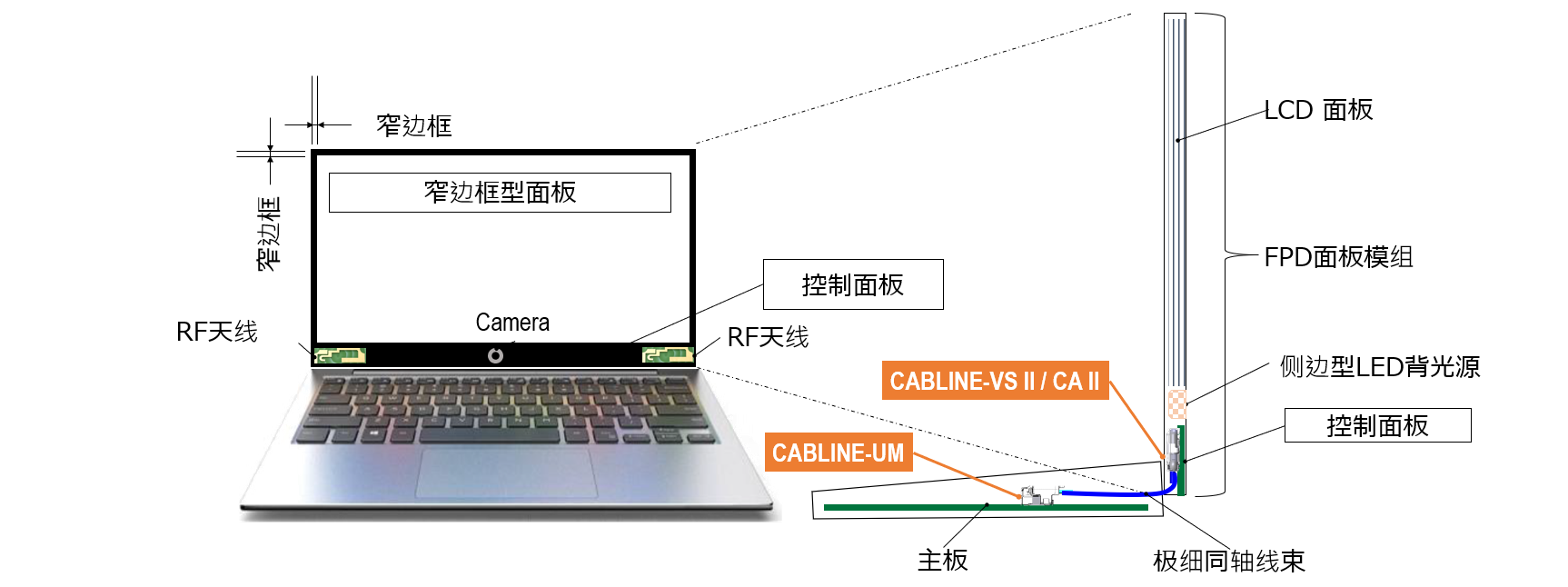

如图1:窄边框面板笔记本电脑
Article-Next-Gen-Panel-Connectors-Fig2_SC

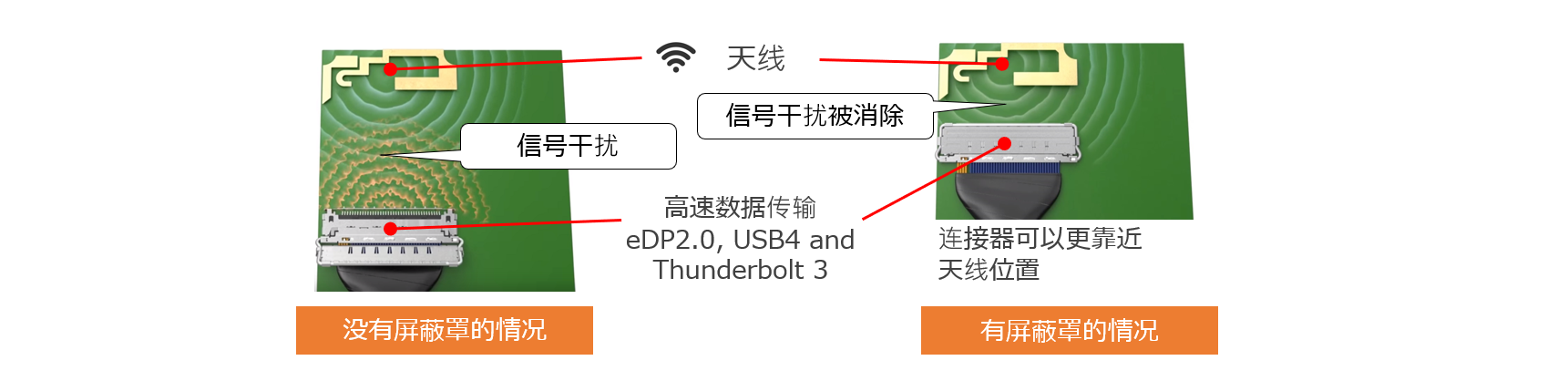

如图2:阻断连接器向周围器件产生EMI干扰示意图

Back to top

2.  面板接口需要超高速的数据传输

显示面板的像素(2K->4K->5K->8K)以及刷新率(30 Hz->60 Hz->120 Hz)在逐步提升,面板行业的eDP规格也在不断更新,因此接口连接器必须支持更高速的数据传输要求。

eDP 规格 :

  • RBR (1.62 Gbps/lane)
  • HBR (2.70 Gbps/lane)
  • HBR2 (5.40 Gbps/lane)
  • HBR3 (8.10 Gbps/lane)
  • UHBR20 DP 下一代规格 (20 Gbps/lane)

Back to top

3.  除了面板以外,电子设备内部高速数据传输的需求

不同的数据传输标准趋于高速化越来越迫切(如图3)。比较流行的数据接口标准,像USB,Thunderbolt™和DP的规格都已经达到20 Gbps/lane的速率。

signal

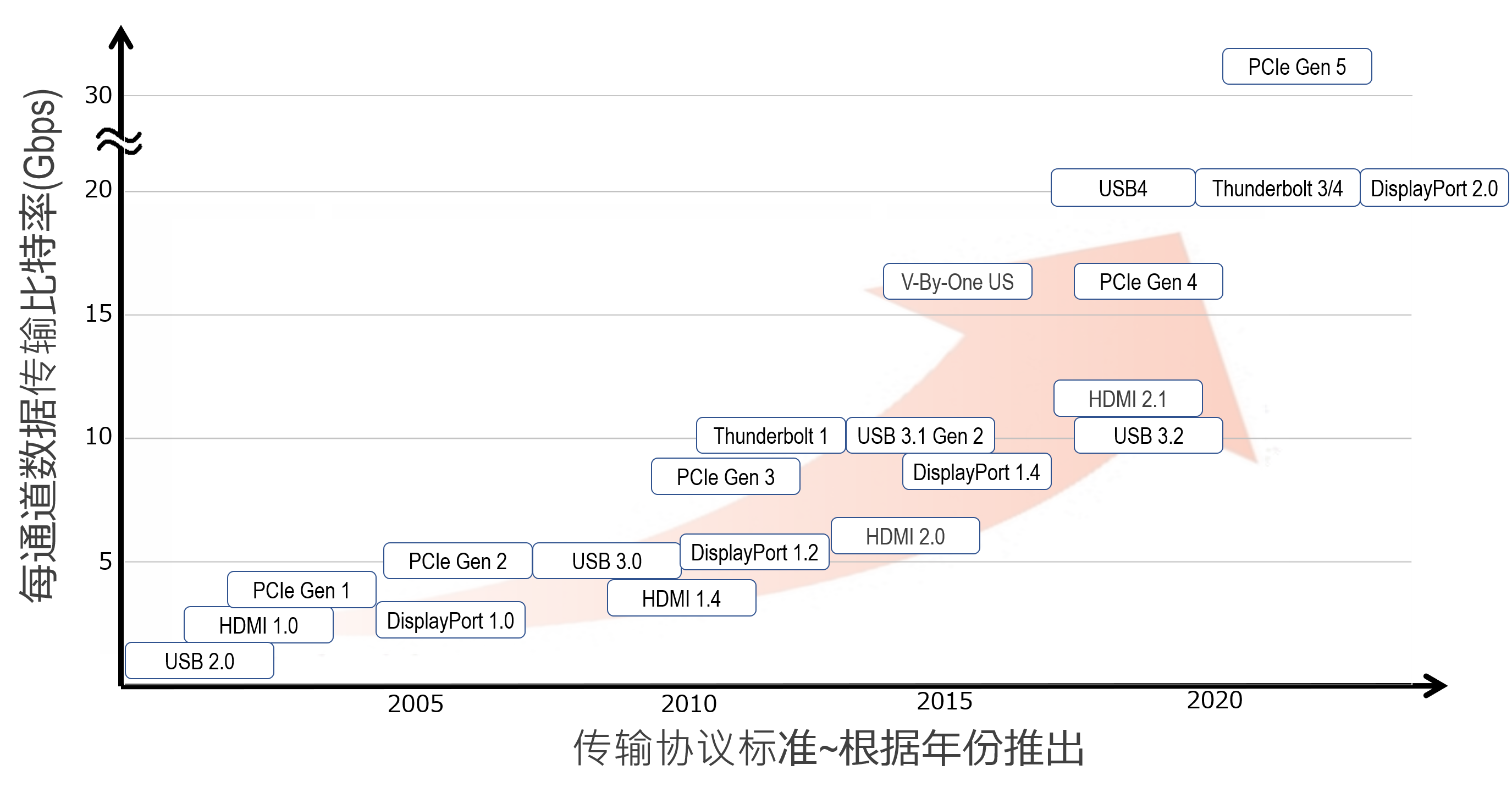

如图3:主要的数据传输协议规格

Back to top



新型的设计理念满足下一代应用的极细同轴线连接器CABLINE®-VS II・CABLINE®-CA II


CABLINE-VS IICABLINE-CA II 系列连接器都设计有360°全屏蔽结构,自锁型的水平插入式极细同轴线连接器。主要区别在于连接器的间距(VS II : 0.5 mm, CA II : 0.4 mm),高度(VS II : 1.2 mm max, CA II : 1.1 mm max)。

  • 贵司的应用需要线径相对比较粗的同轴线(极细同轴线45Ω AWG #36, 电子线AWG# 32),那么请使用CABLINE-VS II系列产品。
  • 如果要求连接器的占板面积比较小,请使用CABLINE-CA II系列产品。
  • 受限于基板的大小,但是又有大Pin数需求,请使用CABLINE-CA II系列产品。



产品特点及优势:

  • 采用多点接地以及高度信号整合设计,适合于超高速数据传输,支持USB4, Thunderbolt™ 3, DP2.0 (20 Gbps/lane)(如图4)
  • 连接器自带360°的屏蔽罩机构,能够全方位防止EMI干扰,在有限的空间内完美地实现EMI泄露问题。(如图2)
  • 机械自锁式设计,能够防止未完全插入情况,锁扣能够保证嵌合地可靠性(如图4)
  • CABLINE®-VS系列 可以实装于VS II系列的PCB封装,CABLINE-CA系列 可以实装于CA II系列的PCB封装(如图5)
    CABLINE-VS系列,VS II系列,亦或CABLINE-CA系列,CA II系列的产品在同一PCB封装下能够并行进行性能评价和比较,客户能够根据实际应用的评价结果选择最优方案。
Article-Next-Gen-Panel-Connectors-Fig4_SC

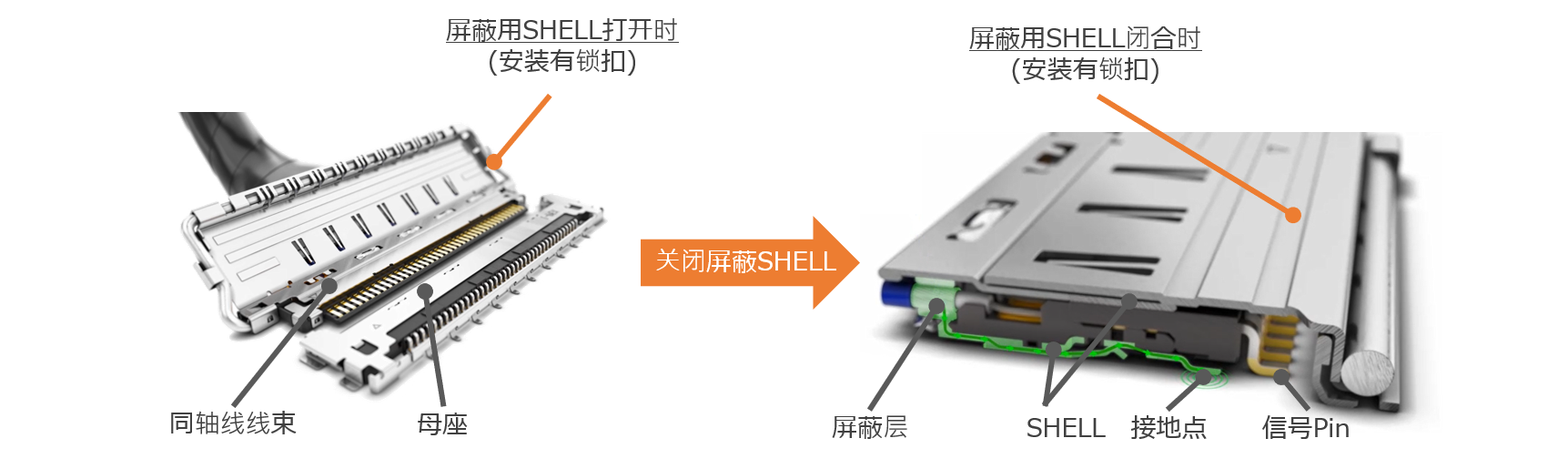

如图4:CABLINE-VS II 系列,CABLINE-CA II 系列的优势设计
Article-Next-Gen-Panel-Connectors-Fig5_SC

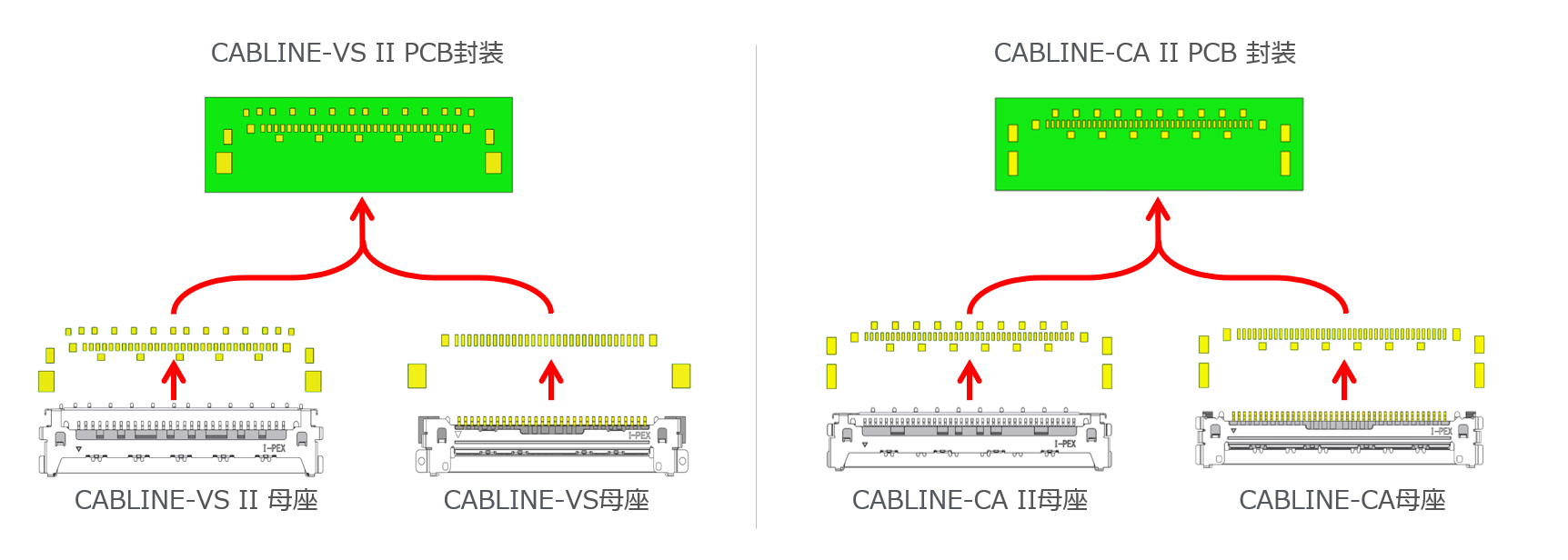

如图5:CABLINE-VS 系列产品可以实装于VS II系列的PCB封装上,CABLINE-CA 系列产品可以实装于CA II 系列的PCB封装上。

Back to top



主板侧连接器的解决方案


高速数据传输以及防EMI干扰的要求不局限于液晶面板侧,与液晶面板相连接的主板侧也是一样的要求。为了简化设计以及操作便利,笔记本电脑主板侧的连接器,一般采用90°出线的垂直插拔类型的产品。I-PEX研发生产的FPL系列(间距为0.5mm的极细同轴线连接器)曾广泛被使用。基于高速数据传输的需要,我们提供了垂直插拔类型的连接器的解决方案。

CABLINE®-UM 是一款间距为0.4mm,90°出线垂直插拔类型的同轴连接器。具有360°防EMI屏蔽罩,可选的机械锁扣的特点,配合高度为2.20 +/- 0.15 mm(如图6)

产品特点及优势:

  • 采用多点接地以及高度信号整合设计,适合于超高速数据传输,支持USB4, Thunderbolt™ 3, DP2.0 (20 Gbps/lane)
  • 连接器自带360°的屏蔽罩机构,能够全方位防止EMI干扰,在有限的空间内完美地实现EMI泄露问题。(如图6)
  • 新型的机械锁扣提供足够的公母座保持力
Article-Next-Gen-Panel-Connectors-Fig6_SC

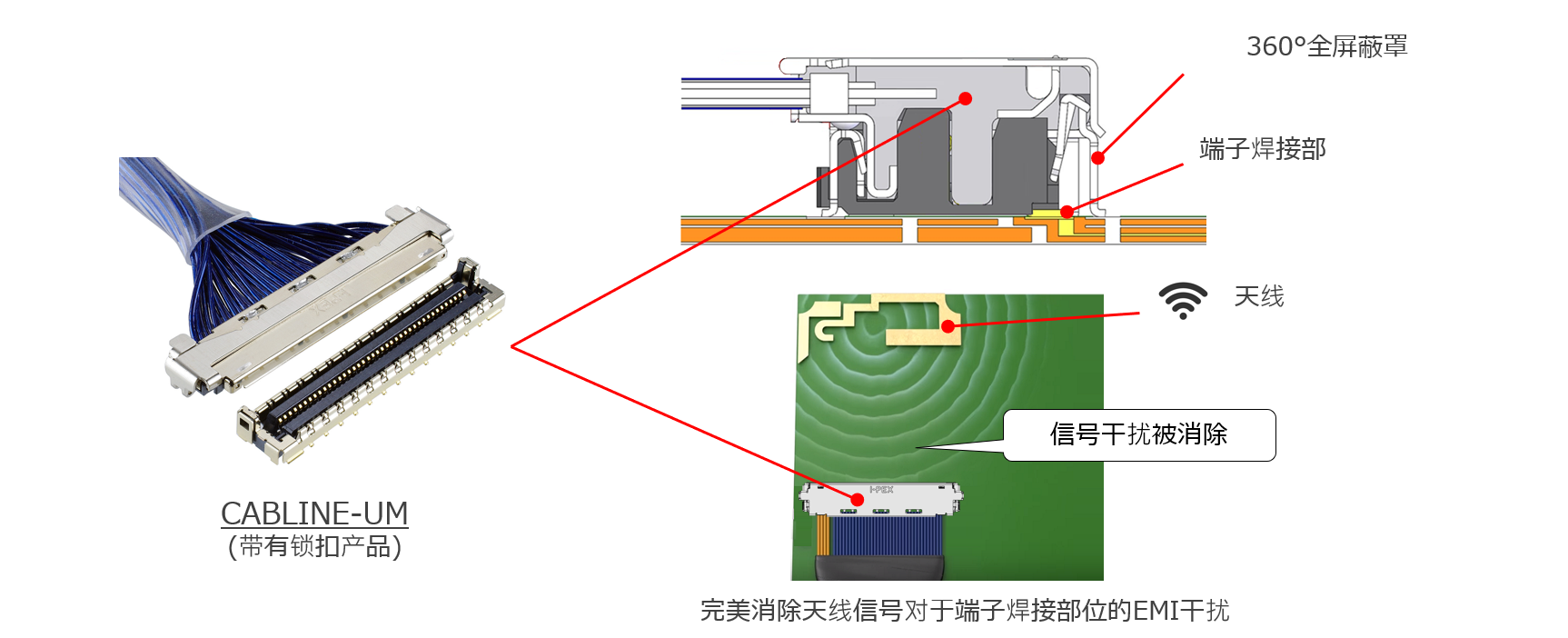

如图6:CABLINE-UM 产品特点及优势
