NOVASTACK® 35-HDN

全屏蔽，小尺寸緊湊設計，出色的射頻信號傳輸特性， 镍硅铜合金端子提供可靠電源供電，0.35 毫米間距，0.7 毫米配合高度

  • 兼容高頻傳輸, 不僅適合傳輸高速數位訊號, 也適合傳輸射頻訊號

  • 基於全屏蔽設計（ZenShield®）, 實現出色的 EMC 對策

  • 小尺寸緊湊, 薄型設計, 非常適合在空間有限的設備中使用

接點間距(mm):
0.350
Height:
0.75 Max (0.70 Nom.) ,
可提供Pin數:
10 20 30
頻率範圍:
Up to 15 GHz

下載

  • 產品目錄

  • 2D圖面

  • 技術參數

  • 3D圖面(IGES)

  • 3D圖面(STEP)

  • Symbols(腳位圖)和Footprints(封裝圖)

  • 測試報告

  • SI測試板

  • 操作手冊

  • 包裝標準

    • 兼容高頻傳輸, 不僅適合傳輸高速數位訊號, 也適合傳輸射頻訊號
    NOVASTACK_35-HDN_FAB1_1 NOVASTACK_35-HDN_FAB1_3

    ◆Pin assignment

    NOVASTACK_35-HDN_FAB1_2



    基於全屏蔽設計（ZenShield®）, 實現出色的 EMC 對策
    フルシールドデザイン設計(ZenShield®)による優れたEMC対策
    相鄰信號通路在有＆沒有屏蔽元件時的E-Field比較

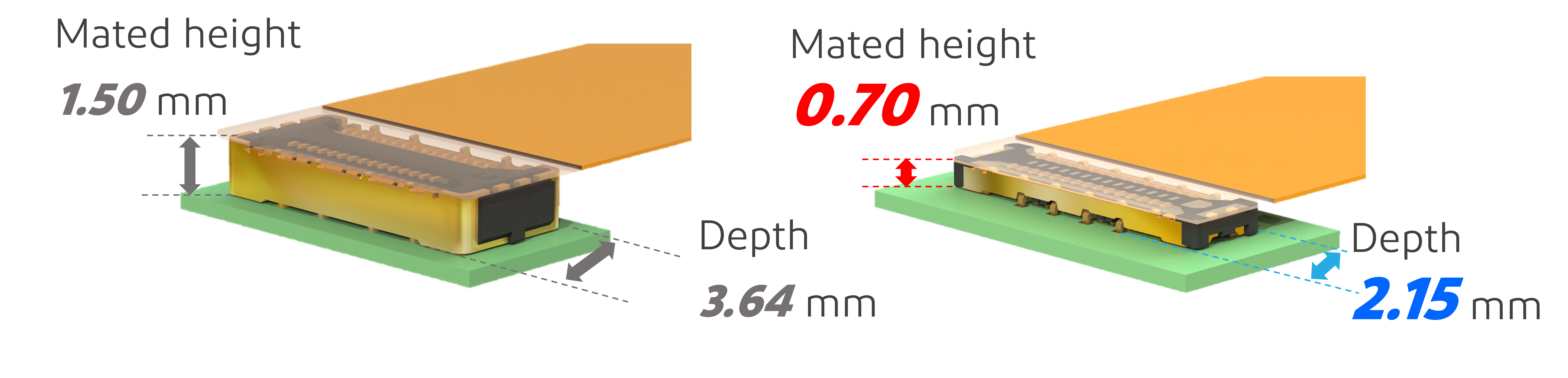

    小尺寸緊湊, 薄型設計, 非常適合在空間有限的設備中使用
    NOVASTACK 35®-HDP NOVASTACK 35®-HDN
    小尺寸緊湊, 薄型設計, 非常適合在空間有限的設備中使用





    Contact pitch
    0.35 mm
    Height
    0.75 Max (0.70 Nom.) ,
    Pin count
    10 20 30
    Depth
    2.15 mm
    Width Formula
    10pin: 4.15 mm / 30pin: 7.90 mm
    Contact type
    signal pins only
    Current rating
    1.0A / Signal pin
    Applicable Standards (Reference Only)
    USB4 (20 Gbps/lane) USB 3.1 Gen 2 (10 Gbps) USB 3.1 Gen 1 (5 Gbps)
    Full shielding (ZenShield®)
    Yes
    Other Features
    全遮罩

    推薦料號

    若清單中查詢不到您要找的料號，請使用調查表詢問。



    NOVASTACK 35-HDN RECOMMENDED PART NUMBERS

    Part Number Description Pin count Part Number
    PLUG 10 20864-010E-01
    20 20864-020E-01
    30 20864-030E-01
    RECEPTACLE 10 20865-010E-03
    20 20865-020E-03
    30 20865-030E-03
    其他料號
    請注意:此清單可能包含了暫時還沒有可用樣品的產品和不再銷售的型號。
    如您有新的詢價，請參考上述推薦的料號。

    OTHER NOVASTACK 35-HDN PART NUMBERS

    Part Number Description Pin count Part Number
    RECEPTACLE 10 20865-010E-01
    30 20865-030E-01
    SI Test Board with 2.92mm Adapter Part Number
    SI Test Board for NOVASTACK 35-HDN 30P 91601-030B-001
