壓電MEMS 代工服務
I-PEX Piezo Solutions的壓電MEMS代工服務,使用卓越的單晶壓電成膜和MEMS加工技術,支援各項高性能壓電MEMS産品的開發。
我們能夠提供緩衝晶圓及進行特定的MEMS加工,透過靈活的服務去滿足客戸的需求。
我們的核心技術
- KRYSTAL® Wafer 製造及單晶成膜技術。
- 透過MEMS 加工技術令單晶薄膜的性能提升到最高。

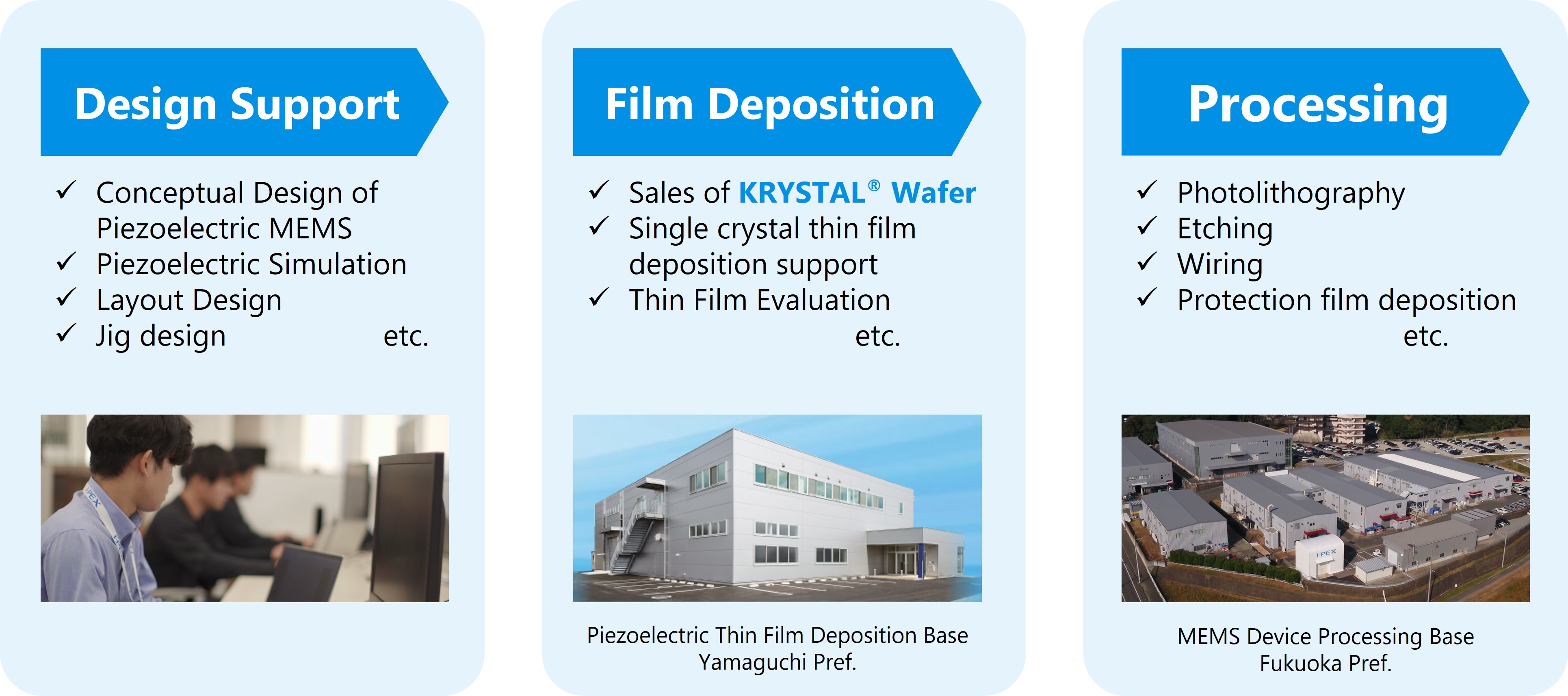

主要產品及服務
提供壓電MEMS委託加工,PZT及無鉛材料的高性能壓電成膜,基板和單晶成膜基板的銷售,壓電MEMS設計支援等服務。
我們還能夠提供緩衝晶圓及進行特定的MEMS加工,透過靈活的服務去滿足客戸的需求。請隨時與我們聯繫。
全球領先的壓電技術
通過DLC成膜的等離子控制技術與無機晶體控制技術相結合,我們成功将被認為極難合成的壓電材料單晶化, 並且建立了製造方法,能夠應用於各種半導體加工,表現出比現有多晶材料更高的性能。
MEMS加工製程
-
晶圓加工尺寸:6英寸,8英寸
-
潔凈度:PZT 成膜等級 100 (其他等級 1000)
分類 | 加工 | 設備装置 |
成膜 | 壓電薄膜 (PZT) | 射頻磁控濺鍍,溶膠凝膠 |
金屬氧化物 (SrO) | 射頻磁控濺鍍 | |
金屬氧化物 (ZrO2) | 蒸鍍 | |
金屬膜 (Au, Pt, Ti, Cr) | 直流磁控濺鍍 | |
TEOS-二氧化矽 (SiO2) | 等離子體增強化學氣相沉積 (PECVD) | |
鋁 (AI) 成膜 | 蒸鍍 | |
氧化鋁2O3 (AI2O3) 成膜 | 原子層沉積 (ALD) | |
光刻 | 塗佈/顯影 | 旋轉裝置 |
曝光 | 雙面光罩對準曝光機 (前後,紅外線 (IR) 透射) | |
清洗 | 光刻去除洗浄 | 浸漬 |
O2灰化 | 電感耦合等離子體蝕刻 (ICP-RIE), 電容耦合等離子體蝕刻 (CCP-RIE) |
|
蝕刻 | 乾式蝕刻 (Au, Pt, Ti, Cr) | 電感耦合等離子體蝕刻 (ICP-RIE) |
乾式蝕刻 (PZT) | 電感耦合等離子體蝕刻 (ICP-RIE) | |
乾式蝕刻 (SiO2) | 電感耦合等離子體蝕刻 (ICP-RIE) | |
深度蝕刻 (Si) | 深反應離子蝕刻(Deep-RIE) | |
(從上到下的穿透加工) | ||
濕式蝕刻 (PZT, Au, Ti) | 旋轉蝕刻 (可浸漬) | |
暫時鍵合 | 黏接鍵合 | 熱加壓 |
評估 | - | 光學顯微鏡 |
鐳射顯微鏡 | ||
掃描電子顯微鏡 / 能量分佈器X射線光譜 (SEM / EDX) | ||
X光繞射 (XRD) | ||
X光螢光 (XRF) | ||
壓電性能評價系統 | ||
應力測量 | ||
電阻測量 | ||
其他 | 切割 | 刀片,隱形雷射 |
研磨 | 研磨、拋光 | |
熱氧化 (SiO2) | 熱氧化爐 | |
晶圓鍵合 | 熱加壓 | |
設計及分析 | 裝置結構分析及設計 | (請聯繫我們) |
*我們還可以提供上述表中未有列出的加工服務,供應其他公司生産的PZT晶圓以及提供特定加工步驟的服務。
請隨時與我們聯繫。
MEMS加工實例:
(部分為MEMS裝置)
- 噴墨頭(執行器、流路、噴嘴)
- MEMS反射鏡(汽車及消費品應用)
- 壓電MEMS麥克風
- 壓電MEMS揚聲器
- MEMS微型泵
- MEMS超聲波傳感器
- MEMS氣味傳感器
等
深反應離子蝕刻範例 (Deep-RIE)
利用深反應離子蝕刻 (Deep-RIE) 設備進行矽深度刻蝕實例
*支援其他各項加工,包括錐角控制,矽穿孔加工,等離子切割等。
從諮詢到量產的流程範例
- 透過MEMS加工技術, 能提升單晶壓電薄膜至最高性能表現
- 從設計到加工,靈活支援各項壓電MEMS需求
• 會議/諮詢 | |
• 要求/構想 | |
• 技術介紹 | |
等 | |
• NDA簽訂 | |
• 規格細節 | |
• 流程討論 | |
等 | |
• 試製報價 | |
• 量產粗略報價 | |
• 試製協定 | |
等 | |
• 設計驗證 | |
• 加工試製 | |
• 檢查及出貨 | |
等 | |
• 試製品評估 | |
• 反饋評估 | |
• 量產確認 | |
等 | |
• 最終規格確定 | |
• 最終量產報價確定 | |
• 量產協定 | |
等 | |
• 訂購/訂單預報資訊 | |
• 量產 | |
• F量產反饋 | |
等 | |
