極細同軸線/Twinax連接器



I-PEX極細同軸線連接器是顯示器,攝像模組,儲存設備和其他應用的理想選擇。



目錄


什麽是同軸線?

電纜的基本結構
什麽是極細同軸線?

什麽是極細同軸線連接器?

極細同軸線連接器
極細同軸線公座線束制備工藝
線纜裝配類型

為什麽極細同軸線是高速應用的首選?

極細同軸線的特點及應用
極細同軸線的信號傳輸優勢
極細同軸線的機械性優勢

為什麽 I-PEX 的極細同軸線連接器可以被廣泛使用?

I-PEX 極細同軸線連接器的特點
I-PEX 屏蔽式連接器的特點





什麽是同軸線?


極細同軸線加工製程能力
極細同軸線加工製程能力

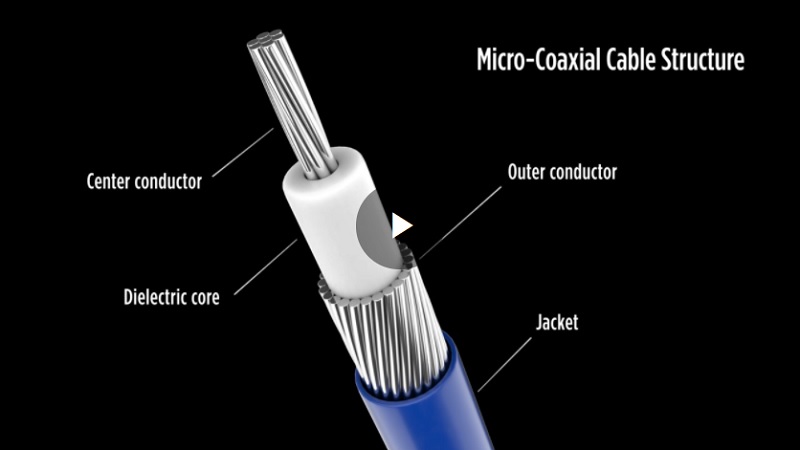

1) 電纜的基本結構

結構簡單, 導體外包裹壹層外被的電纜被稱為電子線。而具有多層結構,中心導體外包裹有絕緣層,外層導體和外被的電纜被稱為極細同軸線。同軸電纜的外導體起著電磁屏蔽的作用,通過中心導體傳輸的電信號不易受到外界電磁波(電磁噪聲)的影響。

21





Back to top



2) 什麽是極細同軸線?

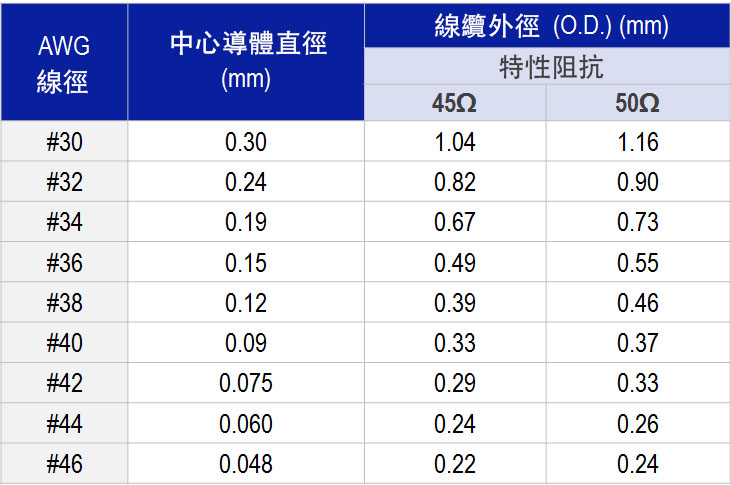

同軸線中使用的中心導體的尺寸采用美國線規(AWG)標準,AWG數越大,中心導體的尺寸越小。
壹般來說,外徑(O.D.)在1毫米或以下的同軸線被稱為“極細同軸”線。極細同軸線廣泛用於個人電腦、平板電腦、智能手機等設備內部模塊板之間的信號傳輸,以及醫療、工業、汽車、航空等精密儀器之間的信號傳輸。

4
註:以上數據僅供參考(電纜尺寸視電纜類型而定)。

3

Back to top



什麽是極細同軸線連接器?


1) 極細同軸線連接器

極細同軸線連接器主要用于連接通過極細同軸線的差分傳輸方式的模塊板之間的數字信號。為了進行適當的信號傳輸,傳輸信號的中心導體需要通過連接器的端子連接到PCB板上的信號電路。電纜的外層導體需要通過連接器的金屬部件-外殼而電氣性連接到PCB板上。外層導體通過連接器外殼與PCB板的電氣連接稱為“接地”。

6

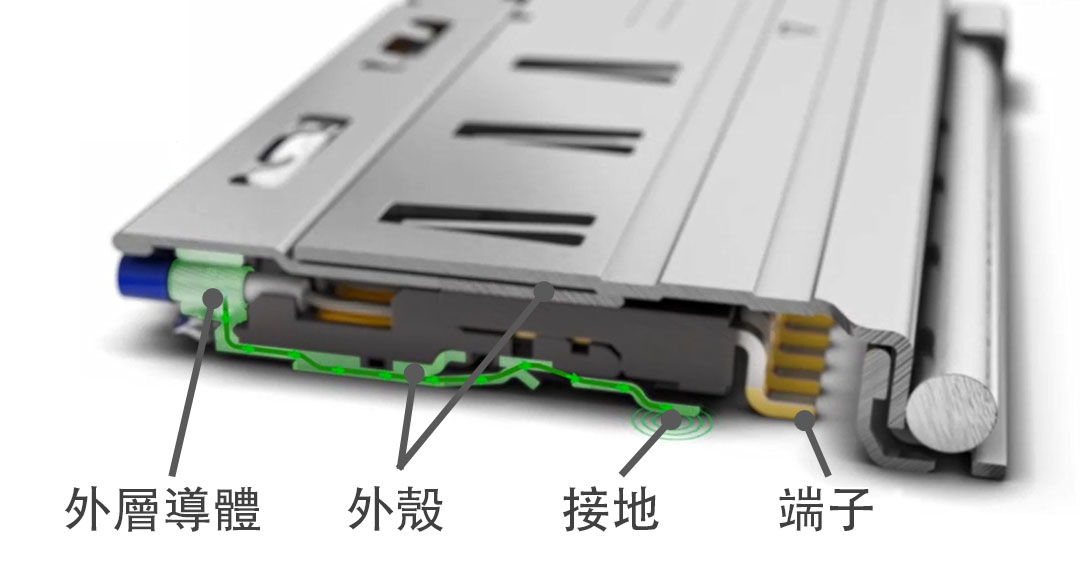

嵌合狀態下連接器的截面圖

5

Back to top



2) 極細同軸線公座線束制備工藝

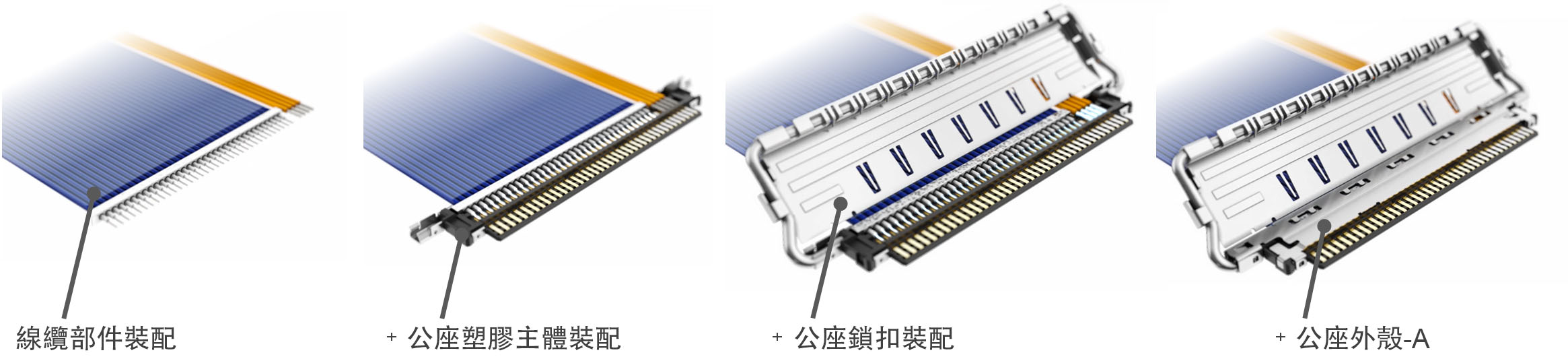

線束準備的主要過程:

  1. 準備電纜裝配
  2. 將電纜組件安裝到公座主體組件上,並將裸露的導線焊接到公座信號端子上
  3. 定位鎖扣裝配(或鎖扣) 公座部件
  4. 蓋上公座外殼,焊接所需的區域以完成公座線束

首先,對極細同軸線進行預處理,以便於線束裝配。經過預處理的電纜稱為電纜組件。這種預處理簡化了連接器的電纜焊接過程,提高了公座線束質量的穩定性。這是在電纜被焊接到連接器之前完成的。

8
電纜組件的準備過程

7



將電纜外層導體焊接於連接器外殼,電纜外層導體通過連接器與PCB板電氣連接,以獲得良好的接地特性。

9
線束裝配過程
(例如: CABLINE®-CA II)

Back to top



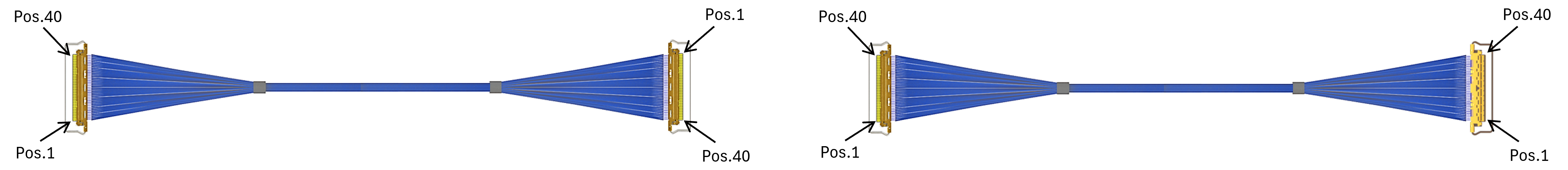

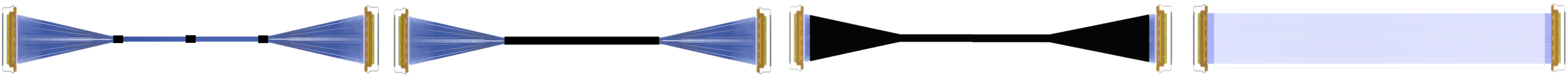

3) 線纜裝配類型

一般來說,下列電纜類型可用於電纜組件(取決於線束制造商):

10全部為極細同軸線:
只使用極細同軸線。電纜組件可以使用不同的電纜直徑(直徑尺寸範圍可能有限制)。



11極細同軸線/電子線混合:
極細同軸線用於信號傳輸,離散線用於供電。



12接地片和接地手指:
接地片上的接地手指與連接器直接相連,除了可以減少電纜的使用數量外,同時還可以改善線束的電氣性能。



Back to top





為什麽極細同軸線是高速應用的首選?


1) 極細同軸線的特點及應用

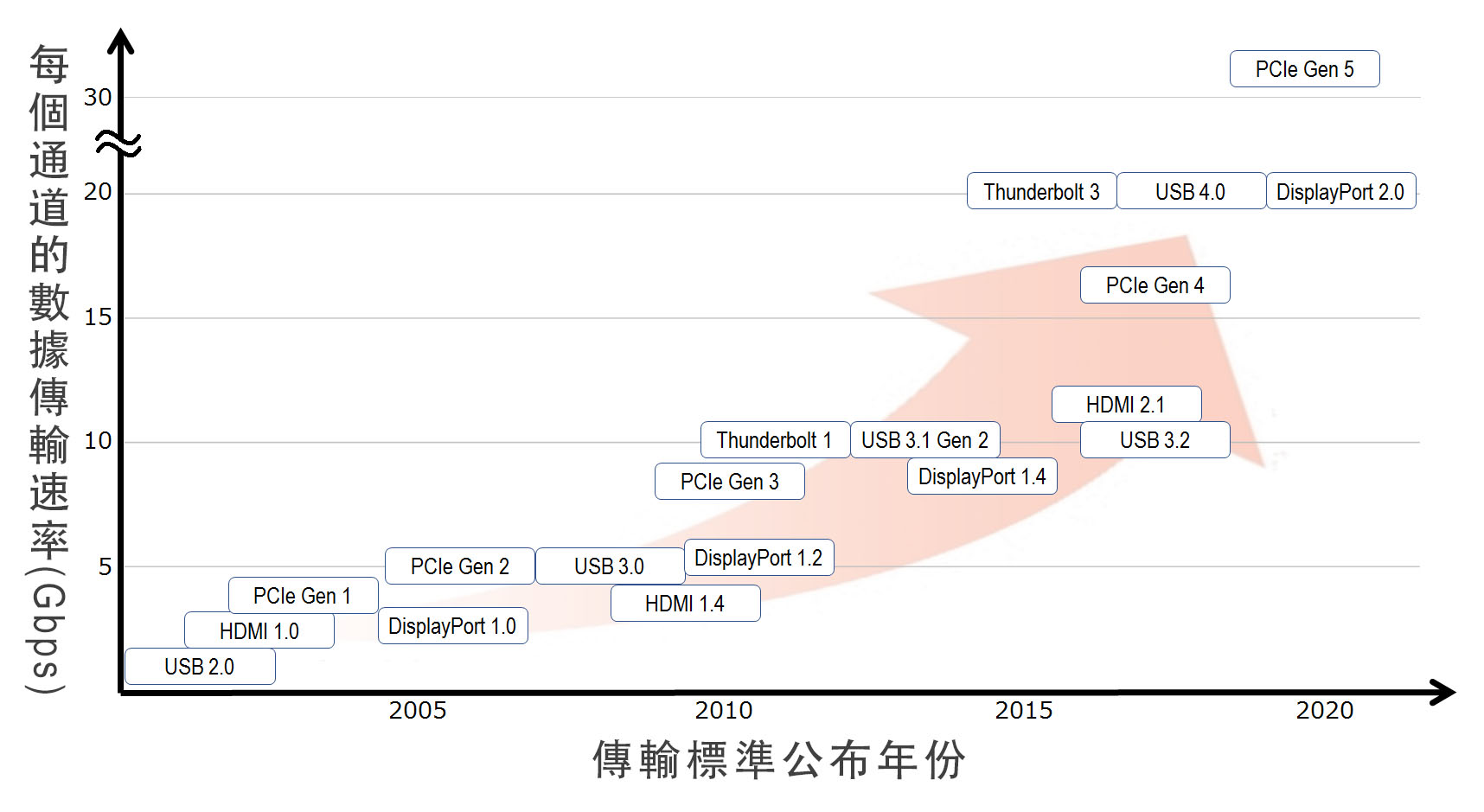

隨著高速互聯網和大容量存儲設備使用的增加,我們可以很容易的在個人電腦、平板電腦和智能手機等消費產品上欣賞高質量的圖像和視頻。設備上需要處理的信息量急劇增加,設備中的信號速度(傳輸標準)越來越快。

Signal transfer speed

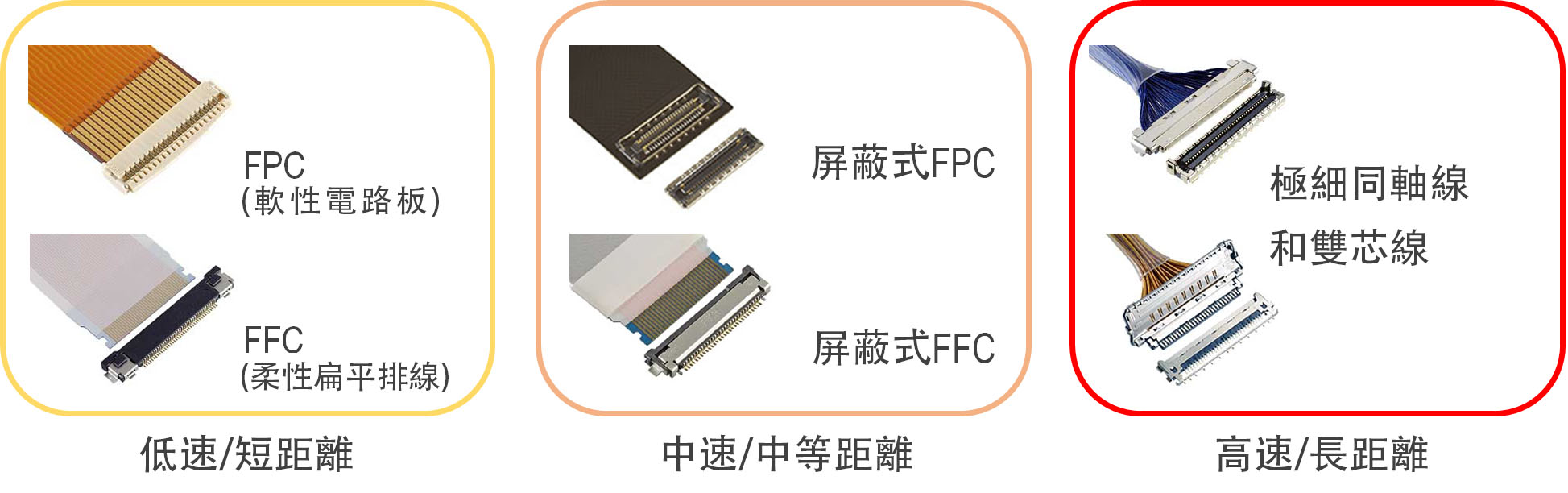

 線纜和FPC/FFC主要用於設備中模塊板之間傳輸信號和功率時的跳接連接。在某種程度上,選用線纜還是FPC/FFC是由信號速度(信號傳輸標準)和傳輸距離決定的。

* 上述同軸線包括極細同軸電纜和雙芯線。


14

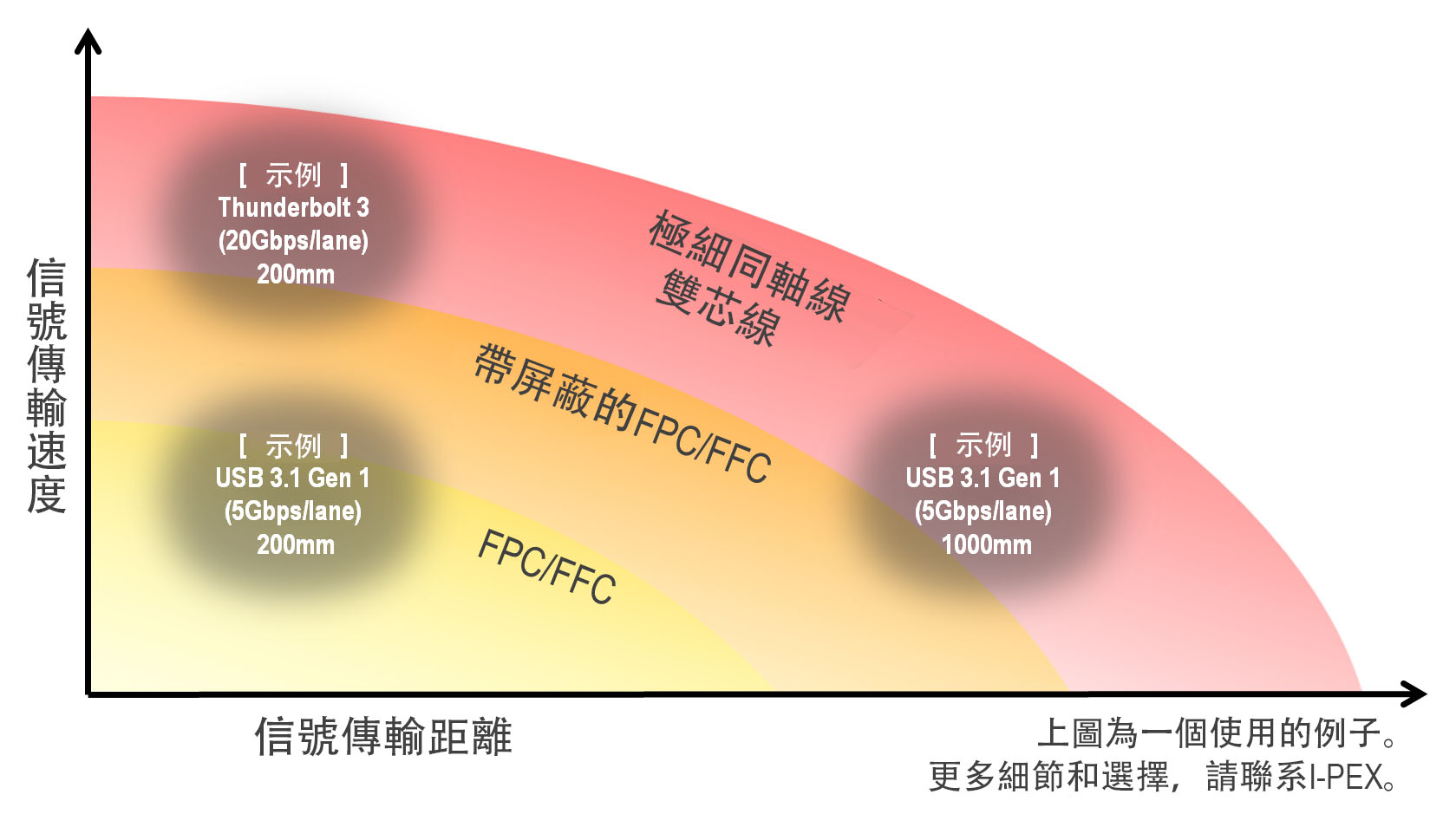

隨著近年來信號傳輸速度的提高,極細同軸線在跳接設備中的應用越來越廣泛。

15

Back to top



2) 極細同軸線的信號傳輸優勢

信號傳輸特性受若幹參數的影響,舉例來說,包括阻抗,插入損耗,回波損耗和串音。以下是極細同軸線在高速信號傳輸時通常被認為具有信號傳輸優勢的壹些主要原因。

  • 減少回波損耗:
    極細同軸線的中心導體,絕緣體和外層導體匹配合適,在特定的阻抗下性能穩定。匹配和穩定的阻抗產生低回波損耗。
  • 降低插入損耗:
    與FPC/FFC相比,極細同軸線在匹配特定阻抗時可以保證更大的中心導體橫截面積,從而最大限度地減少插入損耗。
  • 提高屏蔽性能:
    外層導體起著電磁屏蔽的作用,因此在中心導體上傳輸的電信號不太容易受到來自外部的電磁波(電磁噪聲)的影響。另外,外層導體的屏蔽作用,幫助減少信號之間的串擾。

Back to top



3) 極細同軸線的機械性優勢

16通常使用極細同軸線的原因是因為它比屏蔽式FPC / FFC具有更高的靈活性,即使彎曲也能保持穩定的電特性。

柔性極細同軸線適合於有轉軸的設備,電纜需要在設備內進行布線, 諸如筆記本電腦PC平板轉軸和無人機上的移動攝像機。隨著包括高清攝像機和面板在內的應用量的上升,伴隨著更快的信號傳輸速度,結合了高速信號特性和機械優勢的極細同軸線成為首選解決方案。

1718foldable phone

Back to top





為什麽 I-PEX 的極細同軸線連接器可以被廣泛使用?


1) I-PEX 極細同軸線連接器的特點

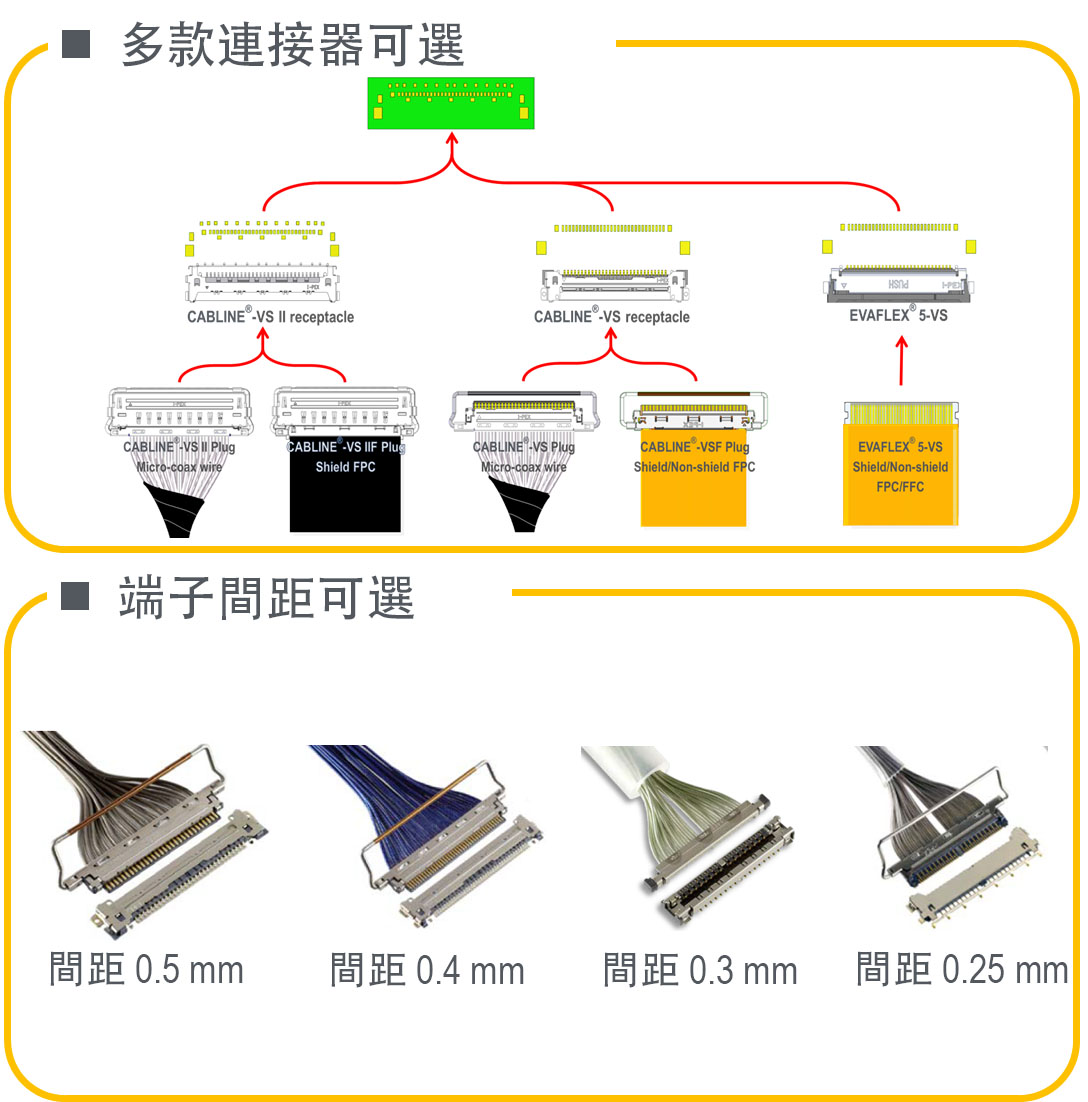

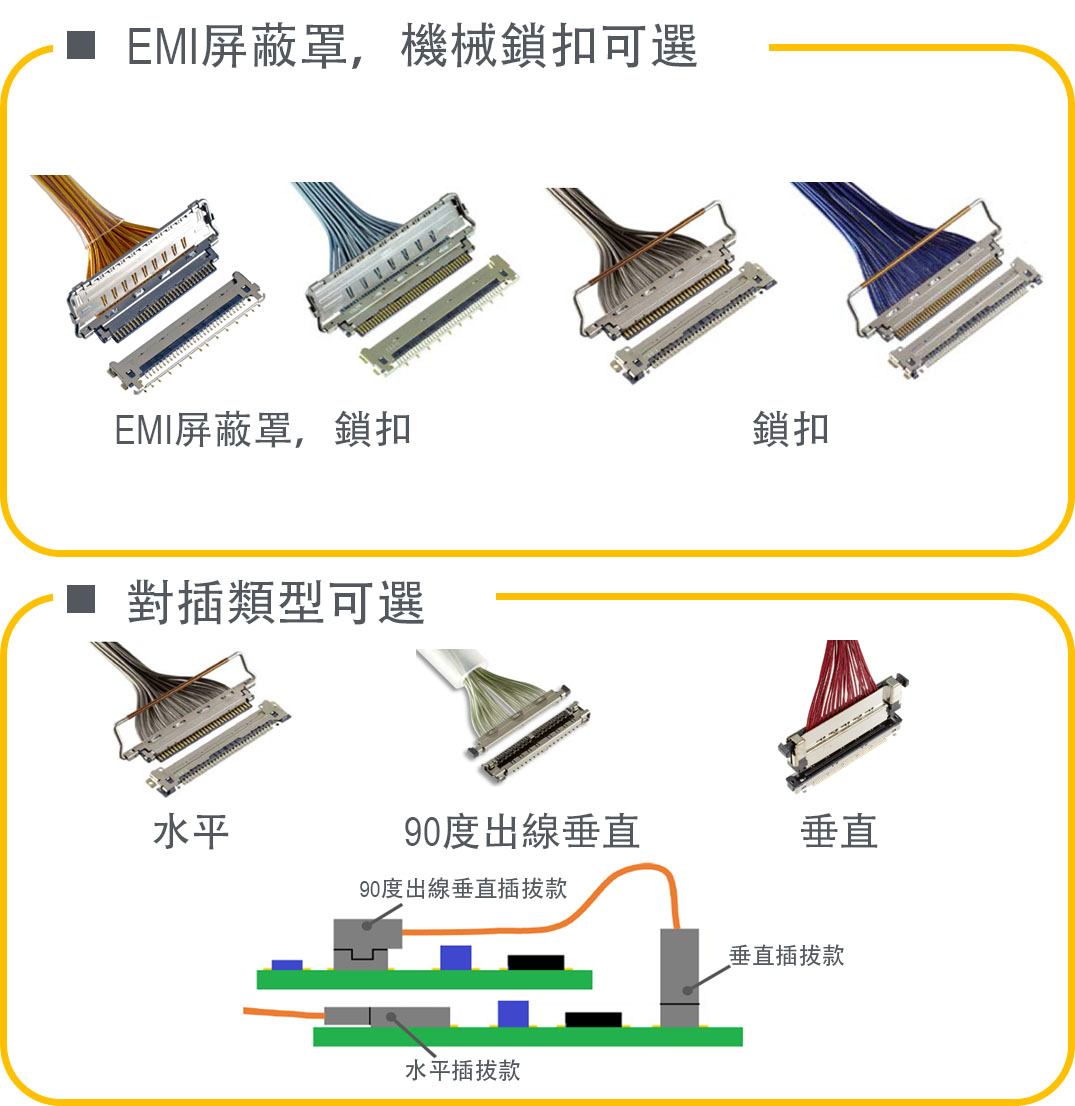

I-PEX Connectors 是極細同軸線連接器行業的先驅, 提供適用於多種不同應用的同軸線連接器產品。I-PEX 極細同軸線連接器在 PC 平板連接器行業市場占有率名列前茅。
(CABLINE®-VS 母座 : VESA 標準連接器)

19F20

Back to top



2) I-PEX 屏蔽式連接器的特點

隨著電子設備向高性能、節電、小型化發展,對高速信號的需求日益增長,低壓運行的電子元器件數量越來越多,安裝的電子元器件密度也越來越高。如果從外部加入電磁噪聲,可能會導致器件內部電路產生不必要的電流,造成高性能電子元件的故障或損壞,也可能導致電子器件的破損。.此外,在具有無線通信功能的電子設備(如筆記本電腦、平板電腦和手機)中,設備內部產生的電磁波會增加無線通信電路的噪聲,從而降低天線接收性能。
.在這種情況下,壹般來說,對設備內部電磁噪聲的措施是通過將電磁噪聲濾波器元件並入電路和/或在元件上加壹個金屬屏蔽來物理地屏蔽電磁噪聲。

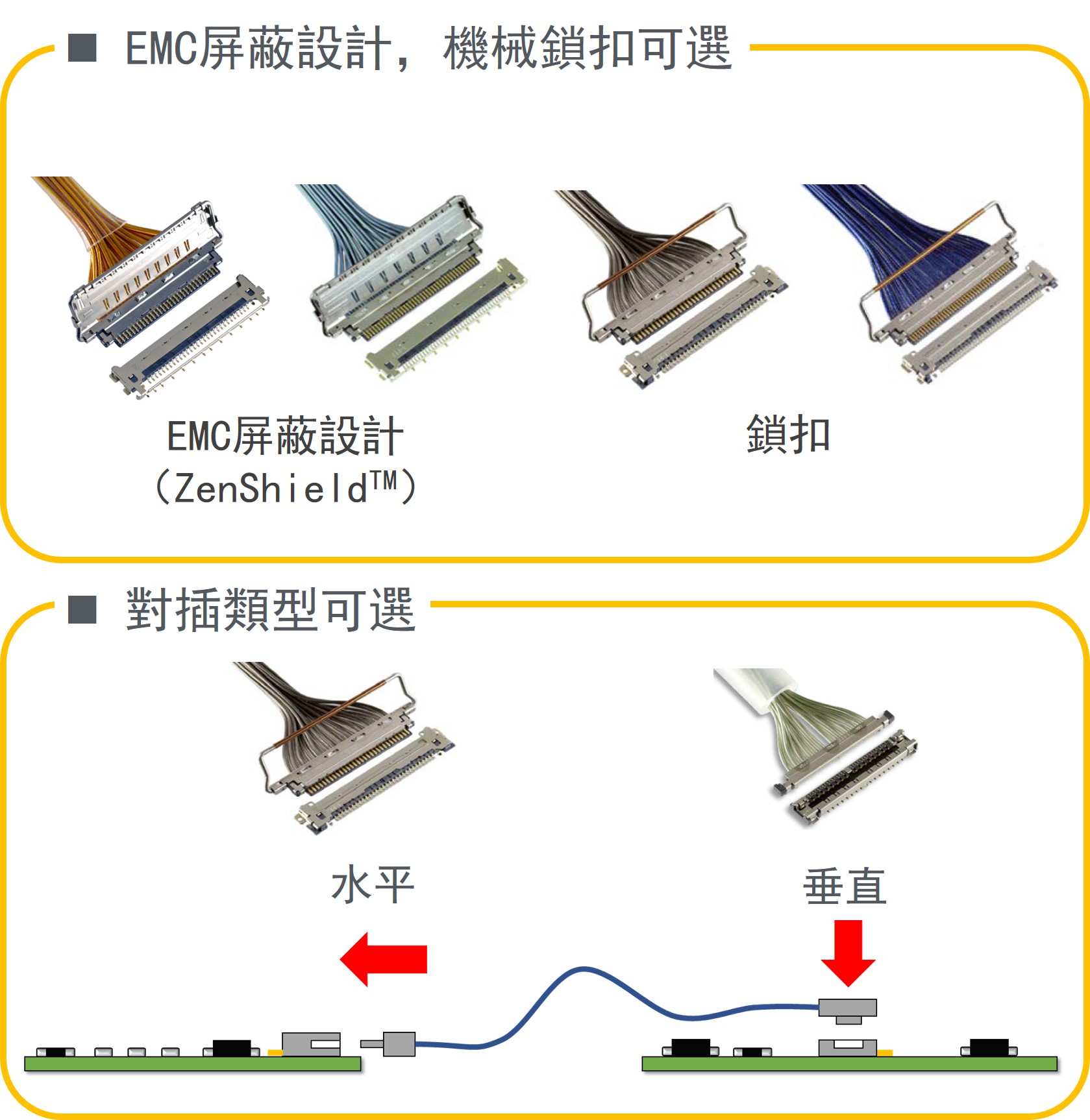

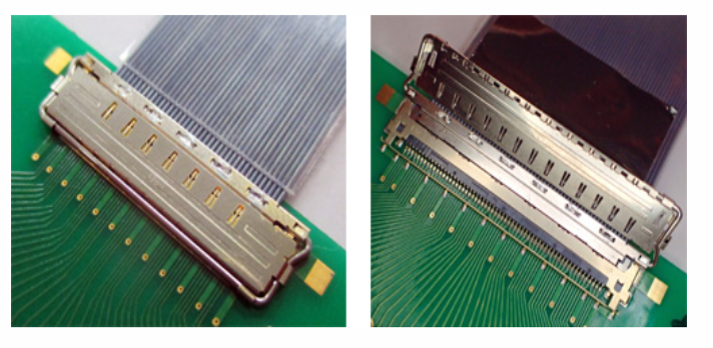

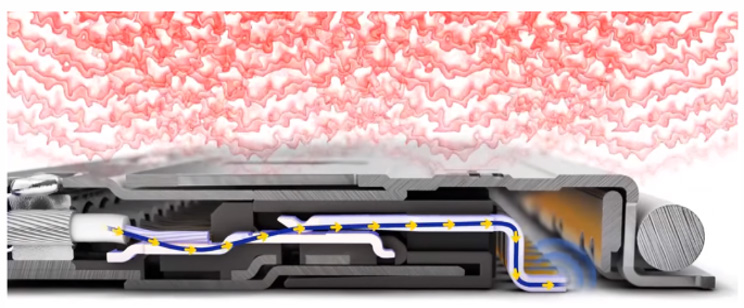

隨著安裝了高密度元件的小型設備的引入,以及這些設備中高速信號的出現,必須對設備跳接處的電磁噪聲采取措施。I-PEX開發了壹款連接器系列,該系列連接器解決了連接器中的電磁噪聲的問題,具有合適的接地結構和覆蓋層,包括帶金屬屏蔽的信號端子尾部的安裝位置 (ZenShield®)。這壹解決方案被很多客戶廣泛采用,以防止電磁幹擾,特別是在配備了Wi-Fi®、GPS、LTE等無線通信功能的高性能設備上。

2122





White Paper: 電磁幹擾屏蔽罩技術報告

White Paper: Techniques for mitigating intrapair skew induced EMI with shielded.

White Paper: Achieving high speed transmission by improving SI performance with a paddle card.

Back to top

如需了解更多信息,請聯系您當地的I-PEX銷售代表。
