MINIFLEX® 5-BFN II LK

MINIFLEX 5-BFN II LK Product Image
機械鎖扣, Hold down款式的堅固設計，低背(高度= 1.0 mm)，0.5 mm間距, 水平插拔, 後鎖式

  • 附加機械鎖扣提高 FPC 保持力

  • 獨有的鋼琴蓋補強構造，防止連接器脫落

  • 在沒有插入FPC的情況下關閉鋼琴蓋，連接器仍可使用

接點間距(mm):
0.500
Height:
1.10 Max (1.00 Nom.)
可提供Pin數:
4 6 8 10 12 14 16 18 20 24
嵌合類型:
水平

下載

  • 產品目錄

  • 2D圖面

  • 技術參數

  • 3D圖面(IGES)

  • 3D圖面(STEP)

  • FPC Pattern (DXF)

  • 測試報告

  • 操作手冊

  • 包裝標準

  • 認證

    • 附加機械鎖扣提高 FPC 保持力
    特有機械鎖扣提供更大FPC 保持力

    獨有的鋼琴蓋補強構造，防止連接器脫落
    獨有的鋼琴蓋補強構造，防止連接器脫落

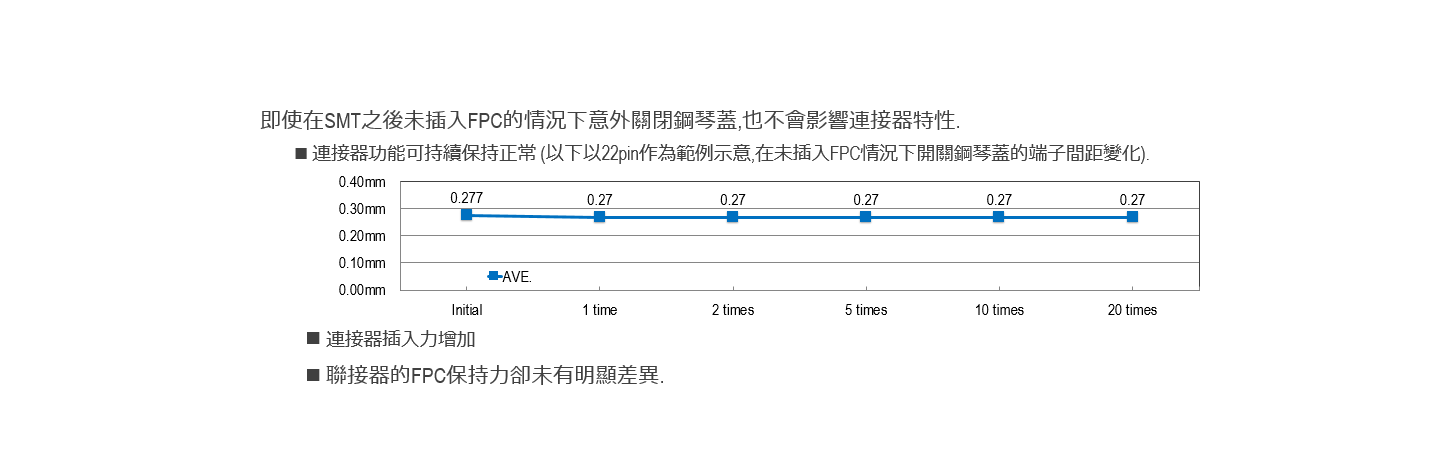

    在沒有插入FPC的情況下關閉鋼琴蓋，連接器仍可使用
    即便空壓關蓋也不易影響產品特性的堅強結構

    Product Type
    後鎖式
    嵌合類型
    水平
    Contact pitch
    0.50 mm
    Height
    1.10 Max (1.00 Nom.)
    Depth
    3.50 mm
    Width Formula
    2.7+(0.5*?P) mm
    Pin count
    4 6 8 10 12 14 16 18 20 24
    FPC/FFC Thickness
    0.30
    Current rating
    0.5A / Signal pin
    Full shielding (ZenShield®)
    No
    Mechanical lock
    Yes
    Shielded FPC / FFC
    No
    Other Features
    高保持力機械鎖扣

    推薦料號

    若清單中查詢不到您要找的料號，請使用調查表詢問。



    MINIFLEX 5-BFN II LK RECOMMENDED PART NUMBERS

    Part Number Description Pin count Part Number
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.3 mm)    		 4 20600-004E-01
    6 20600-006E-01
    8 20600-008E-01
    10 20600-010E-01
    12 20600-012E-01
    14 20600-014E-01
    16 20600-016E-01
    18 20600-018E-01
    20 20600-020E-01
    24 20600-024E-01
    其他料號
    請注意:此清單可能包含了還沒有可用樣品的產品和不再銷售的型號。
    如您有新的詢價，請參考上述推薦的料號。



    OTHER MINIFLEX 5-BFN II LK PART NUMBERS

    Part Number Description Pin count Part Number
    MINIFLEX 5-BFN II LK 4 20753-004E-01
    6 20753-006E-01
    8 20753-008E-01
    10 20753-010E-01
    12 20753-012E-01
    14 20753-014E-01
    16 20753-016E-01
    18 20753-018E-01
    20 20753-020E-01
    22 20753-022E-01
    24 20753-024E-01
    26 20753-026E-01
    28 20753-028E-01
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.2 mm)    		 4 20755-004E-02
    6 20755-006E-01
    6 20755-006E-02
    8 20755-008E-01
    8 20755-008E-02
    10 20570-010E-01
    10 20755-010E-01
    10 20755-010E-02
    12 20755-012E-02
    14 20570-014E-01
    14 20755-014E-01
    14 20755-014E-02
    16 20755-016E-02
    18 20755-018E-02
    20 20755-020E-02
    22 20755-022E-02
    24 20755-024E-02
    26 20755-026E-02
    28 20755-028E-02
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.2 mm)    		 4 20570-004E-02
    6 20570-006E-02
    8 20570-008E-02
    10 20570-010E-02
    12 20570-012E-02
    14 20570-014E-02
    16 20570-016E-02
    18 20570-018E-02
    20 20570-020E-02
    22 20570-022E-02
    24 20570-024E-02
    26 20570-026E-02
    28 20570-028E-02
    MINIFLEX 5-BFN II LK
    (FPC thickness : 0.3 mm)    		 22 20600-022E-01
    26 20600-026E-01
    28 20600-028E-01
