CABLINE®-CA II / 極細同軸線對板連接器

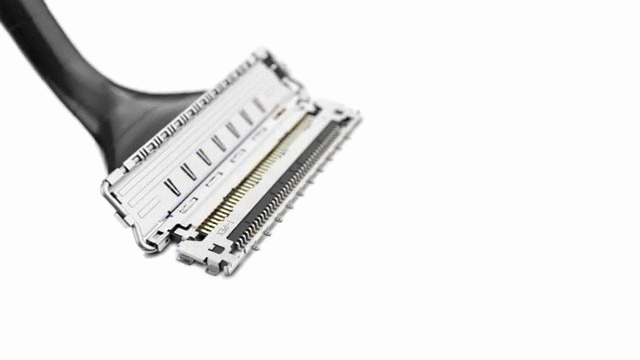

CABLINE®-CA II / CA II PLUS : 0.4 mm 間距, 水平插拔款極細同軸連接器，帶 EMC 屏蔽罩和機械鎖扣
產品尺寸
可提供Pin數 和 產品尺寸
機械式鎖扣
機械鎖扣防止連接器脫落
高性能的EMC屏蔽設計
I-PEX開發了壹款連接器系列，該系列連接器解決了連接器中的電磁噪聲的問題，具有合適的接地結構和覆蓋層，包括帶金屬屏蔽的信號端子尾部的安裝位置 (ZenShield®)。這壹解決方案被很多客戶廣泛采用，以防止電磁幹擾，特別是在配備了Wi-Fi、GPS、LTE等無線通信功能的高性能設備上。
360度全罩式EMC屏蔽設計，不僅可以防止來自公座和母座接觸點的電磁干擾輻射，也可以防止來自信號終端的線路板安裝部分(SMT位置)的電磁干擾輻射。此外，當連接器嵌合和正確地接地到線路板時，公座和母座屏蔽罩正確地連接，用於多點接地。這保證了在連接器的金屬屏蔽罩中產生的電流有足夠的地面返回路徑。這是為了抑制屏蔽層的電磁波散發。
- 整個連接器都被360度屏蔽，包括公座和母座
- 公座和母座之間的屏蔽罩-屏蔽罩接口，在多個點上有效連接。
- 連接器屏蔽罩-線路板的接口在多個點有效地接地，從而改善了地面返回路徑。

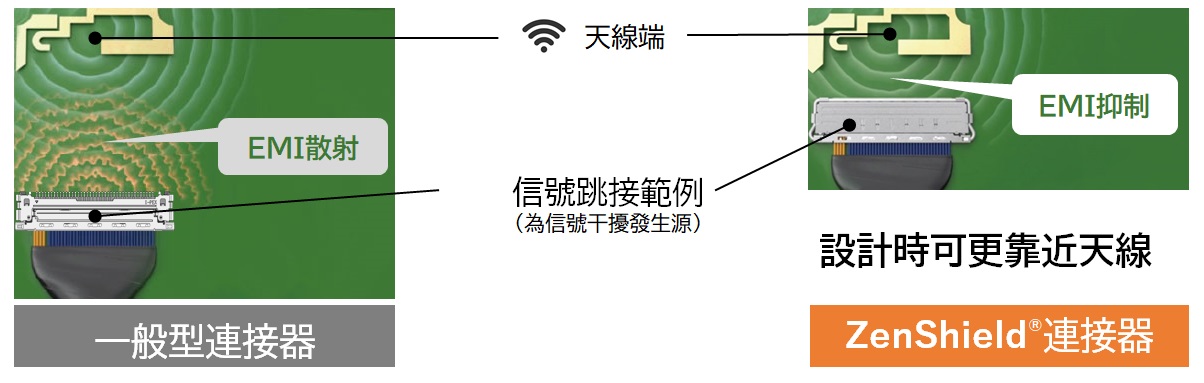

有了這些設計特點，連接器本身就提供了顯住的EMI緩解。ZenShield®为工程師提供了更大的靈活性來設計線路板，使得連接器靠近敏感的子系统成為可能，例如發射/接收天線，這是常見的高性能無線通信系统。
自動化的製造和檢查過程
配合類型選項
I-PEX has a connector series that supports both horizontal and vertical mating, so the suitable mating direction can be selected according to various applications and design conditions. For example, a horizontal mating connector can be used on the panel board where a narrow connector is required, and a vertical mating connector can be used on the board where high-density mounting is required in the middle of the board.
- 0.4 mm 間距，帶EMC屏蔽罩和機械鎖扣的極細同軸線連接器
水平式插拔: CABLINE®-CA II
垂直式插拔: CABLINE®-UM
