LIGHTPASS®-EOM 100G (2021/Jun/29)

EOM-1
LIGHTPASS™-EOM 100G

概述


I-PEX提供用於內部光纜連接的LIGHTPASS™-EOM 100G有源光模塊的樣品。 LIGHTPASS™-EOM 100G是LIGHTPASS™-EOB的相關產品, LIGHTPASS™-EOB是一種超薄有源光模塊,目前仍在開發中。LIGHTPASS™-EOB將在超薄封裝中內置一個微處理器,但LIGHTPASS™-EOM 100G省略了微處理器,以盡量減少佔板面積。
LIGHTPASS™-EOM 100G的佔板面積非常小,為12mm × 14mm,通過多模光纖電纜,傳輸100 Gbps (25 Gbps × 4 ch)可達300公尺長的訊號。
光纖端接MT套環。通過使用LIGHTPASS™-EOM 100G,現在可以在處理器附近實現電光和光電(E-to-O和O-to-E)的轉換。這可以大大減少可能發生在處理器和板邊緣之間走線的訊號損失。

EOM-2
矽光子集成電路(光I/O)



背景介紹


在數據中心設備中,使用可插拔光模塊實現外部高速信號連接非常常見。然而,隨著數據速率的增加,電損耗也在增加,減少了中板發射機的有效距離,需要重新計時或使用更高規格的銅電纜到達機箱端口。

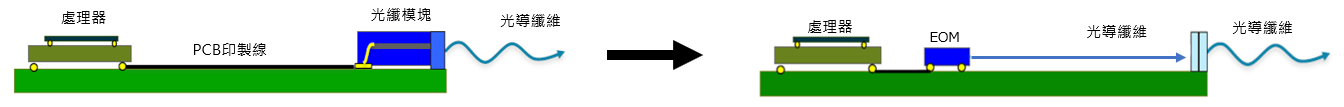

通過將E-to-O轉換置於更靠近處理器的位置,LIGHTPASS™-EOM 100G可以縮短系統板上的走線長度,減少電子傳輸損耗。

EOM-3



外觀尺寸


EOM-4EOM-5

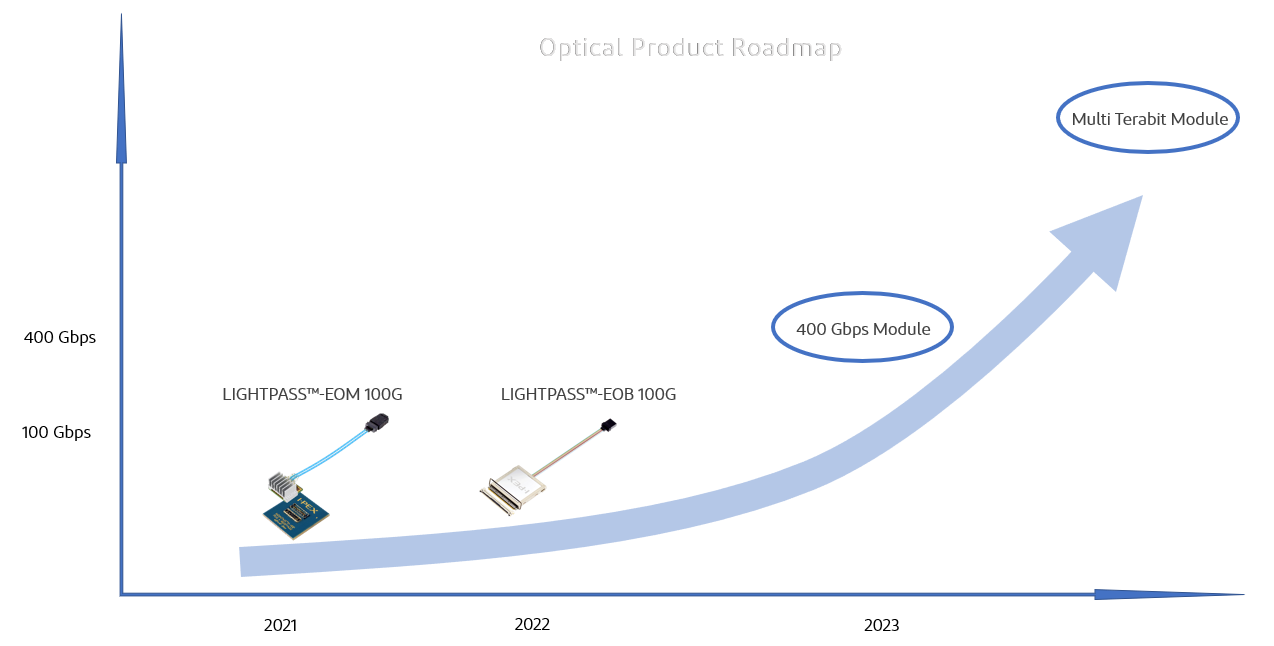

I-PEX光學產品Road Map


I-PEX將繼續開發產品,以滿足未來對基於矽光子集成電路光學I/O的有源光模塊的需求。

EOM-6

聯繫I-PEX獲得更多資訊。



關於AIO Core 公司.和“光纖 I/O”
AIO Core 公司是日本經濟產業部門(METI)批准的第一家公司製分立公司。 AIO Core繼承了光子學電子技術研究協會(PETRA)的知識產權和部分技術,並從該組織中分離出來。這些進展由PETRA在新能源和工業技術發展組織(NEDO)的信任下完成。 AIO Core量產的光纖I/O具有的特點是: 5平方毫米,採用“矽光子學技術”製造的光收發芯片,在矽基板上形成的光學元件。光纖I/O在4個通道上的傳輸速率為25 Gbps/ch,提供了總雙向傳輸速率為100 Gbps。
