New Product Release: CABLINE®-UM(2019/Feb/22)


高速率傳輸應用的完善之選:
新款90°出線垂直插拔的全屏蔽式極細同軸線連接器,配備可選式機械鎖扣


CABLINE-UM奧斯汀,得克薩斯州,2019年2月19日-I-PEX新款CABLINE-UM極細同軸線連接器具有360°EMC屏蔽特性,可在高速傳輸環境下保護元器件免受噪破波幹擾。90°出線垂直插拔的款式使它很容易放置在PCB的任何地方,以增加您的設計可選項。可選的機械鎖扣使公座安全牢固,不會輕易脫離PCB板。此外,高速端子接觸點設計應用於20+ Gbps的數據速率,適用於最新的Thunderbolt 3 (20 Gbps)、eDP (HBR3 8.1 Gbps)、USB 3.1 (10 Gbps)等高數據速率標準。







產品信息


產品名稱 : CABLINE®-UM

產品類型 : 極細同軸線連接器

詳述: 此款連接器為0.4mm間距,超小體積。嵌合高度為2.2 +/- 0.15 mm (帶鎖蓋)及2.0 +/- 0.15 mm (不帶鎖蓋)。電磁幹擾屏蔽特性和多點接地設計,使該連接器與設備內部防噪波層組兼容,符合高速傳輸標準。這些特性淘汰了用於噪波控制的屏蔽膠帶和/或單獨的屏蔽罩。CABLINE-UM連接器可提供標準的30 pin和40 pin選項。定制的pin數範圍為0-60。我們也可提供水平插拔的帶屏蔽款連接器CABLINE-CA II, 通過使用CABLINE-UM連接器,設計人員可以自由地專註於自己的創新解決方案,在滿足最新高速協議要求的同時,還可以解決EMC問題。

Features

  • 電子設備內部的高速率傳輸的理想之選Thunderbolt™ 3 (20 Gbps/lane)
  • 360˚ EMC 屏蔽和多點接地設計防止EMI外泄

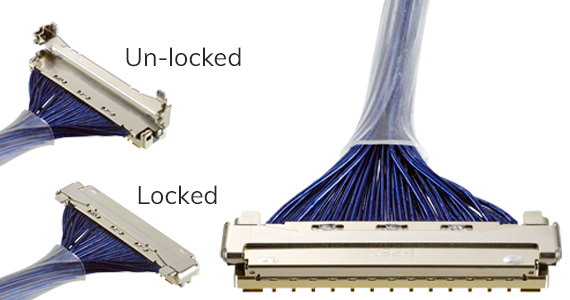

  • 機械式鎖扣罩提供高嵌合保持力
  • 高接觸可靠性
