I-PEX適用於高溫環境的連接器產品

由於自動駕駛的技術創新和環保電動車（EV）的日益普及，電力驅動正在成為主流。
為了應對汽車中使用的電子設備的增加，汽車開發人員必須解決高速資料傳輸以及大電流和高電壓情況，同時減少組件的尺寸和重量並節省空間。

此外，安裝的模組數量增加意味著大電流產生的熱量增加。
這也意味著模組內部的發熱密度增加，因此耐熱組件的使用變得越來越重要。

I-PEX擁有額定溫度為85°C的通用連接器和消費性設備產品，但為了滿足汽車領域的要求，我們開發了許多可以承受105°C至125°C高溫的產品。
而且，我們將繼續擴展在高溫環境中可靠運作的連接器產品線。

耐高溫連接器推薦產品陣容

Product type	Micro-Coaxial Connectors				RF / Coaxial Connectors
Product Name	CABLINE^®-VS II	CABLINE^®-CA II	CABLINE^®-CA II PLUS	CABLINE^®-UM	MHF^®-TI

Heat resistance	105℃	105℃	105℃	105℃	105℃
Pitch	0.5 mm	0.4 mm	0.4 mm	0.4 mm	-
Height (MAX)	1.2 mm	1.1 mm	1.2 mm	2.35 mm	3.65 mm
Depth	6.7 mm	6.2 mm	6.7 mm	5.0 mm	-

Product type	FPC/FFC Connectors
Product Name	MINIFLEX^® 5-BFN II	MINIFLEX^® 5-BFN II LK	MINIFLEX^® 5-FF	EVAFLEX^® 5-VS	EVAFLEX^®5-SE-G VT	EVAFLEX^® 5-SE

Heat resistance	125℃	125℃	125℃＊	105℃	125℃	FFC：85℃ FPC：125℃
Pitch	0.5 mm	0.5 mm	0.5 mm	0.5 mm	0.5 mm	0.5 mm
Height (MAX)	1.1 mm	1.1 mm	2.75 mm	2.0 mm	6.9 mm	2.7 mm
Depth	3.5 mm	4.0 mm	7.2 mm	4.97 mm	4.1 mm	6.1 mm

Product type	Power Connectors / Terminals
Product Name	ISH®				IARPB®		AP-10	AP-TSS10, AP-LT10
Type	Horizontal	Horizontal Type-Hybrid	Vertical	Wire to Wire	Horizontal	Vertical	Vertical	Vertical

Heat resistance	125℃	125℃	125℃	125℃	125℃	125℃	105℃	125℃
Pitch	2.0 mm	Signal: 2.0 mm Power: 3.8 mm	2.0 mm	2.0 mm	2.5 mm	2.5 mm	-	-
Height (MAX)	(1 row) 7.4 mm (2 rows) 10.9 mm	13.6 mm	20.75 mm	(1 row) 8.0 mm (2 rows) 11.7 mm	(2/3/4/5P) 3.5 mm (6P) 4.0 mm	8.7 mm	13.6 ~ 16.1 mm 16.1 ~ 23.1 mm	8.0 mm

（*僅限指定產品）

I-PEX高溫連接器的特點

I-PEX憑藉著豐富的經驗，設計了耐高溫連接器，即使在高溫和長時間運行的惡劣環境中也能安全使用。

1) 材料選擇

I-PEX選擇具有優異的可加工性、介電性能和導熱性的材料，以及即使在高溫使用環境中也能穩定彈片特徵的應力鬆弛特性，還有能夠確保接觸一致性的材料。我們的大多數產品都是由磷青銅接觸材料製成的，但我們也使用Corson合金進行耐高溫產品的生產製造，這是一種更堅固的材料，同時又不犧牲銅既有的高導電性和導熱性。

2) 設計

為了獲得穩定的電接觸性，相互接觸的端子之間需要一定的接觸壓力。端子由金屬材料製成，設計成彈片形狀。我們專注於設計充分利用彈片特性的連接器，使其即使在連接器插入、移除操作和應力鬆弛過程中也能恢復到原來的位置並保持接觸力。
典型範例: EVAFLEX^® 5-SE-GVT

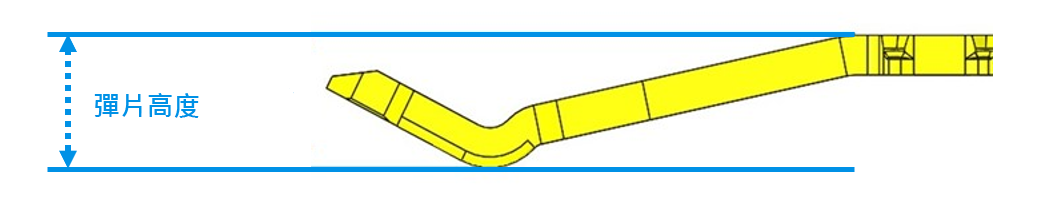

端子形狀具有足夠的插入行程（高度），即使在應力鬆弛後也能保持接觸力。

3) 可靠性測試

I-PEX配備了以下設備，用於機械性能和環境測試，以及可靠性測試。

可靠性測試設備

Double Chamber Incubator Operating Temperature Range：-40℃~ 150℃	Rapid-Rate Thermal Cycle Chamber Operating Temperature Range：-65℃～200℃
Compound Environment Test (Constant temperature and humidity chamber equipment) Operating Temperature Range: -40℃～ 150℃	Compound Environment Test (vibration machine)

高溫產品可靠性試驗

I-PEX對耐高溫產品進行以下可靠性測試。

Test Item		Testing Method		Measurements
Mechanical Performance	Vibration	3 mutually perpendicular directions 2 hours for each direction for a total of 6 hours		Contact resistance Electrical discontinuity Appearance
	Shock	Max. G:50 G Direction: 6 mutually perpendicular directions Cycle: 3cycles for each direction		Contact resistance Electrical discontinuity Appearance
Environmental Performance
	Heat Cycling	Standard Test	High Temp Test	Contact resistance Appearance
		Temp : -10 ⇔ 85℃ Time : 30mins cycle	Temp -55 ⇔ +125℃ Time : 30mins cycle (Transition 5mins. MAX) No. of cycle : 100 cycle
	High Temp Life	Standard Test	High Temp Resistance	Contact resistance Appearance
		Temp : 85 ℃±2 ℃ Duration : 250 hours	Temp : 125℃±2℃ Duration : 1000 hours
	Humidity (Steady State)	Temp : 40±2 ℃ Humidity : 90~95% RH Duration : 240 hours		Contact resistance Insulation resistance Electric withstanding voltage Appearance
	Humidity Cycling)	Temp-10～+65℃ Humidity : 90~98 % RH, Cycle : 10 cycle （240 hours）		Contact resistance Insulation resistance Electric withstanding voltage Appearance
	Salt Water Spray	Temp : 35±2℃、 Salt water density 5±1 % [by weight] Duration : 48 hours		Contact resistance Appearance
	H2S Gas	Temp : 40±2℃ Humidity : 80±5 % RH Gas : H2s 3±1 ppm Duration : 96 hours		Contact resistance Appearance
