透過選擇I-PEX附有無線模組的鎖扣款小型射頻連接器（圖1），可以釋放出更多安裝空間，從而大大增強無線模組和天線連接的機械保持力和穩定性。此解決方案非常適合在高振動和衝擊的環境中運行的設備，以確保網路通訊的穩定性和可靠性。



Example: MHF^® 4L LK的锁扣解决方案

支援鋼彈  12 GHz /最大配合高度  2.0 mm

*4.5 mm 間距相容 M.2 標準。連接器佈局的間隙與 M.2 標準不相容。

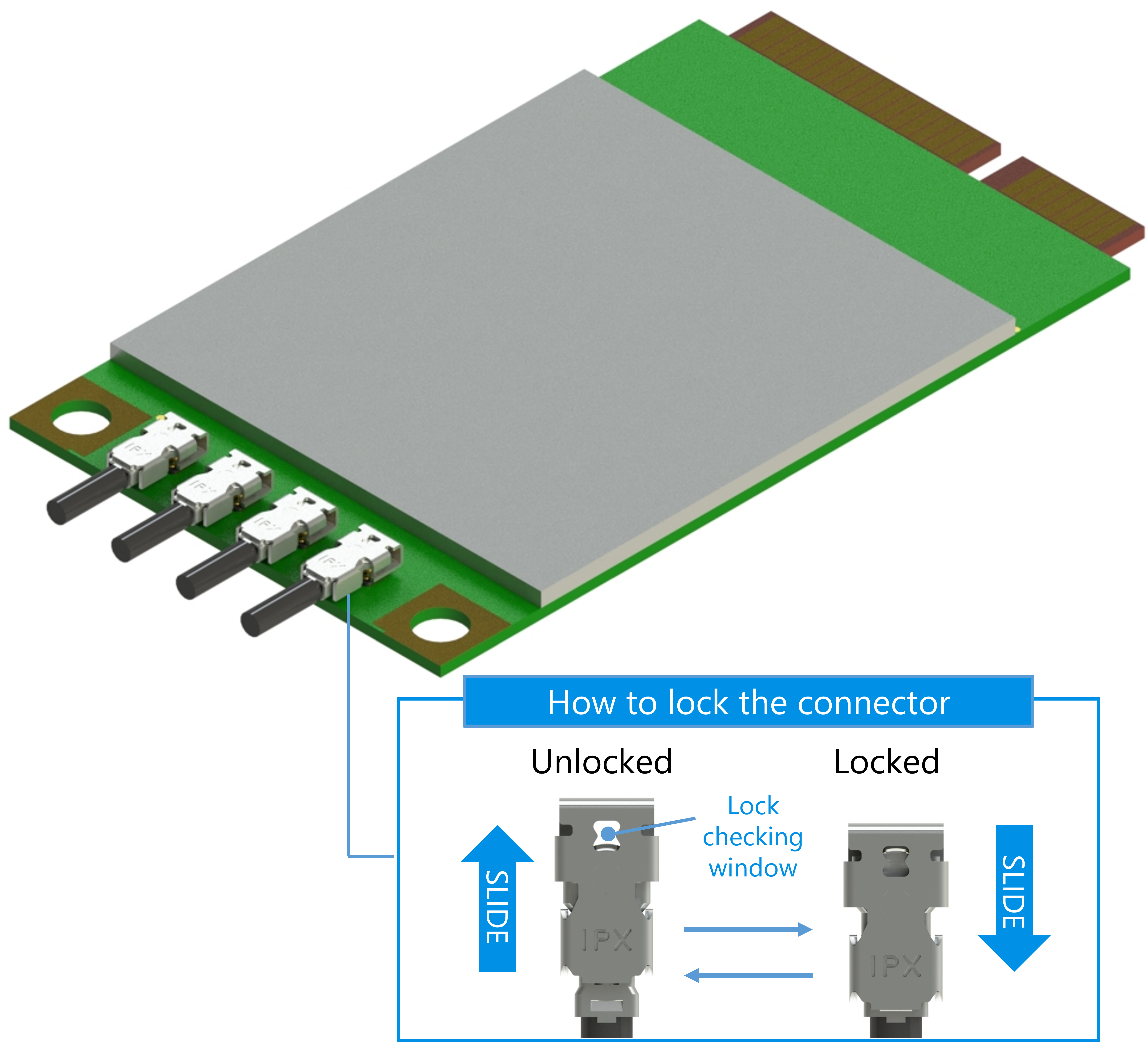

圖1 I-PEX在具有足夠安裝空間的無線模組上的鎖扣解決方案

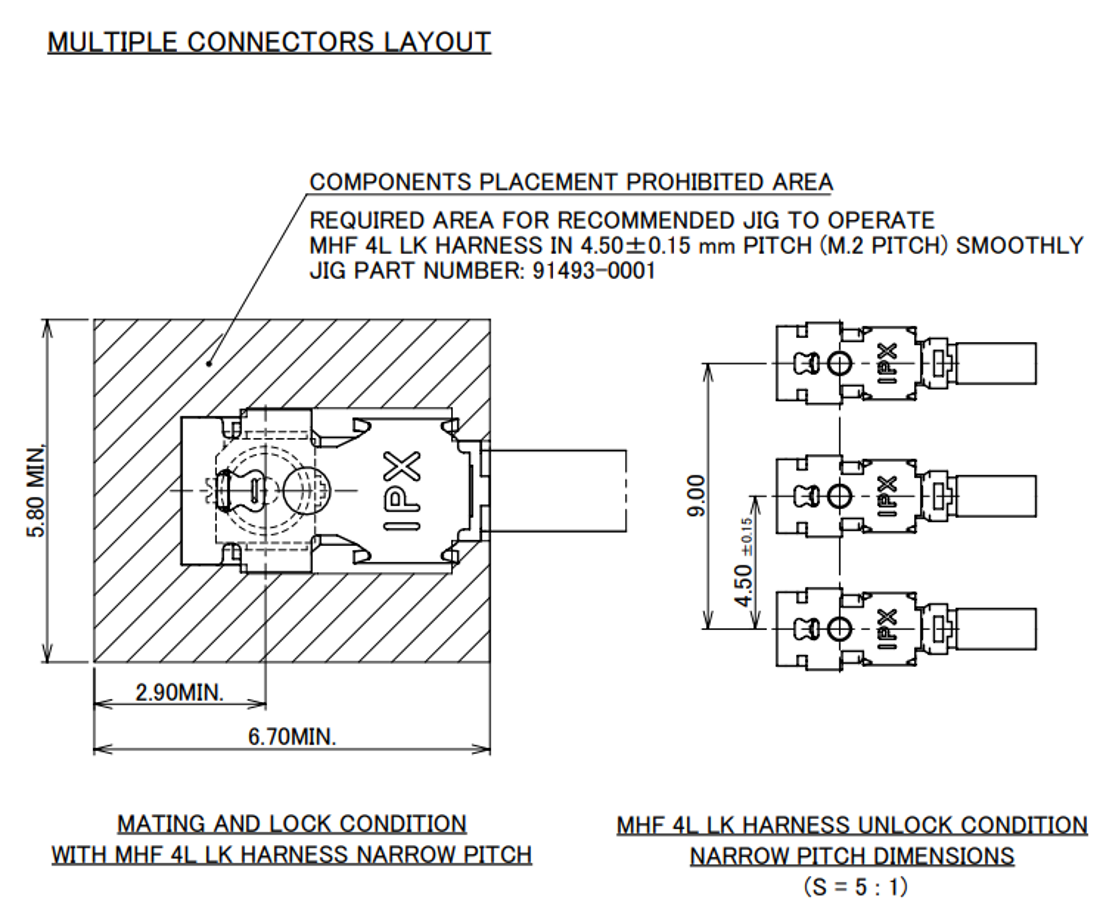

圖面：與 MHF 4L LK 線束相符的 MHF 4L 母座的組件放置禁止區域

影片：如何為連接器上鎖



在「物聯網」世界中，連接設備正在穩定且迅速成長，由各種連接協定（蜂窩 M2M、Wi-Fi、藍牙、GNSS 等）提供支援。這種不斷擴充的互聯設備組合的規模從寵物和鑰匙的小型追蹤設備到大型農業設備和商業卡車車隊。事實上，沒有多少東西是不能以某種形式啟用位置和資料傳輸功能的。

蜂窩M2M模組已經隨著蜂窩標準的發展而發展，從2G/3G GSM和CDMA到現在的4G/5G世代，LTE和新的毫米波可能性可用於快速可靠的數據傳輸。在此過渡期間，我們看到模組以及連接器的尺寸和成本從MMCX縮小到小體積小型射頻連接器。尺寸減小所帶來的非預期影響之一是嵌合後連接器之間的機械保持力較差。一個十分常見的抱怨是小型射頻連接器因機構分離而導致的訊號遺失，這通常被稱為「挑出式」或「彈出式」。



為了在不依賴環氧樹脂、增加額外機構限制力或其他方法的情況下幫助解決這個問題、I-PEX為MHF I和MHF 4L線束設計了一種鎖扣解決方案。此鎖扣功能提供0.81、1.13、1.32、1.37 和1.80 電纜尺寸（MHF I）和1.37（僅限MHF 4L）的電纜尺寸，增加了保持力，避免因衝擊和/或振動而導致公座鬆脫（圖2）。

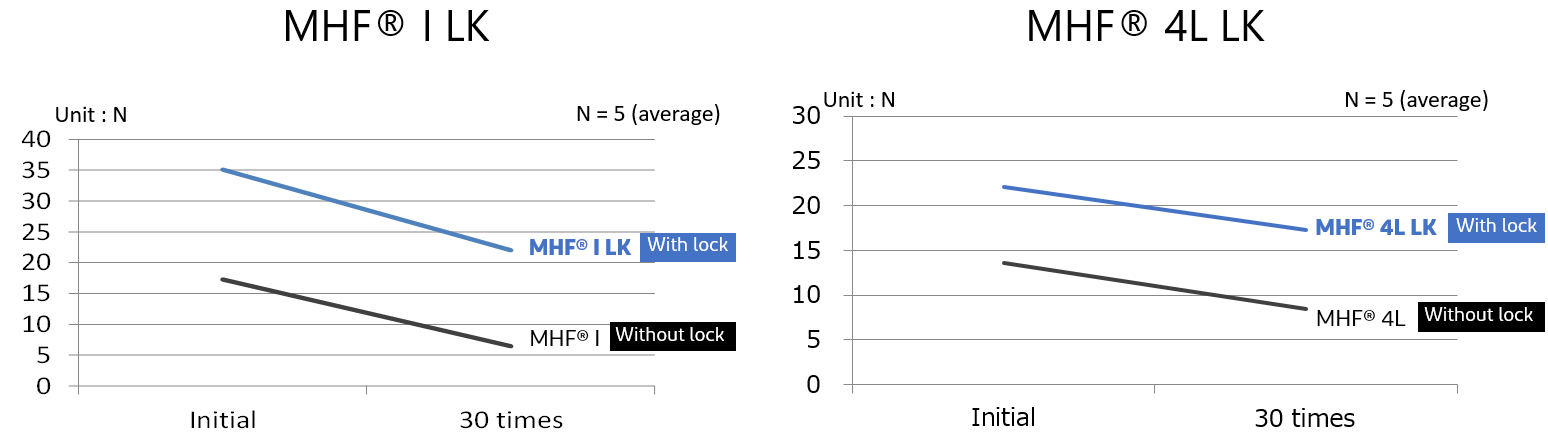

圖 2 帶鎖扣的連接器提高了保持力



MHF I LK：可與 MHF I 母座配合使用的鎖扣解決方案，支援高達 9 GHz; 嵌合高度：最大 2.9 mm

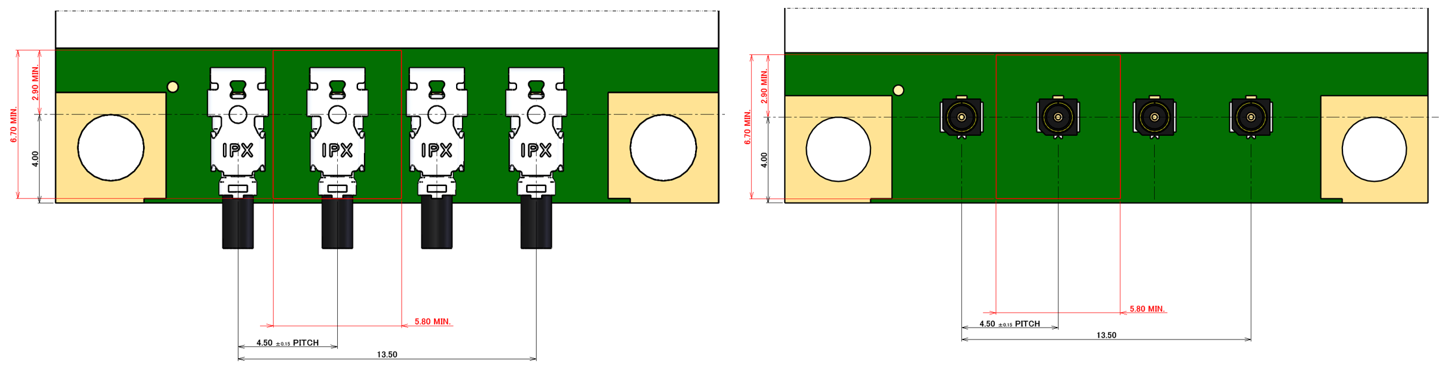

圖3 無線模組上的多個帶鎖扣的連接器（MHF ® I LK）佈局圖



MHF 4L LK：可與 MHF 4/4L 插座（M.2 業界標準）搭配使用的鎖定解決方案；嵌合高度：最大2.0 mm；電氣性能卓越，支援高達 12 GHz

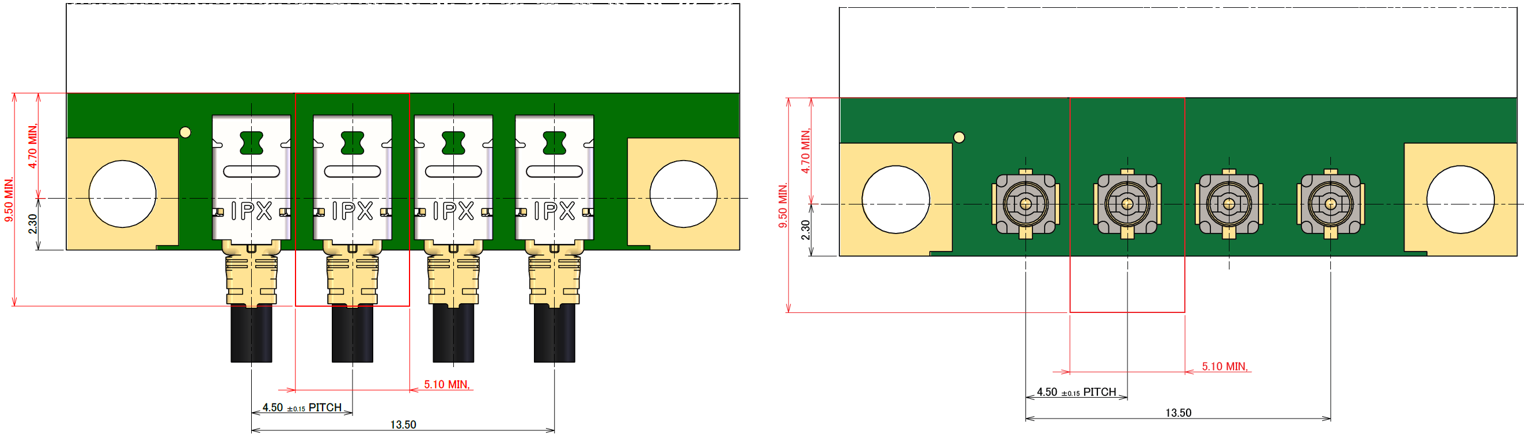

圖4 無線模組上的多個帶鎖扣的連接器（MHF® 4L LK）佈局圖
