連接器的通社設計概念

I-PEX連接器產品包括一系列採用多種連接器方式的通用設計概念的連接器。

對於需要適用於各種電子設備的PCB模組產品來說,採用具有通用設計概念的連接器意味著可以選擇多種連接方式。隨著PCB模組可選的連接方式的增加,目標的設備市場也將擴大。I-PEX建議使用支持更多連接方法可選的通用設計型連接器,特別是在開發高度通用的模組時。


適用的電子裝置範例





目標電子設備市場的通用PCB模組的例子


例如,I-PEX VS連接器(0.5 mm間距)系列有多種連接方式,如極細同軸電纜、FPC或FFC等相同PCB板佈局的連接方式。

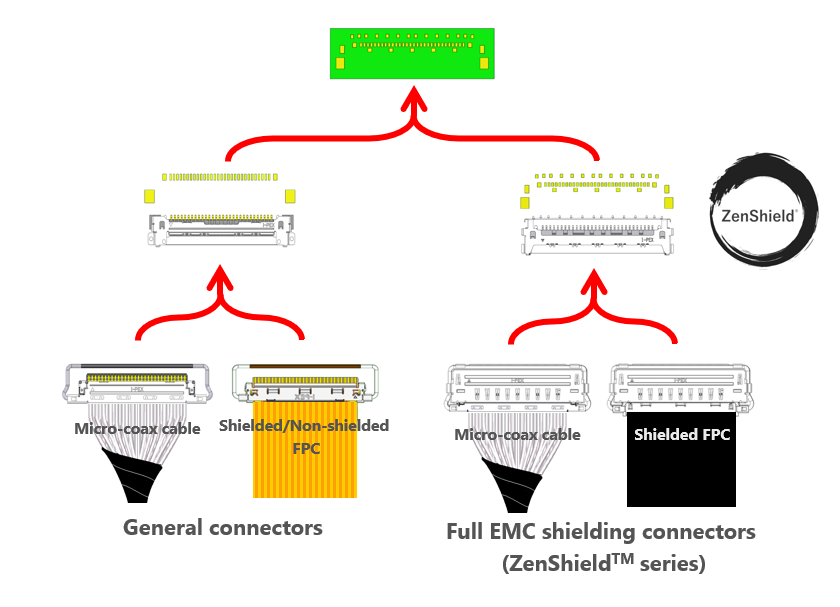

此外,I-PEX VS連接器系列(0.5 mm間距)和CABLINE®-CA連接器系列(0.4 mm間距)可以分別安裝於和它們footprint通用的全EMC屏蔽式連接器(ZenShield®)上。因此,如果在產品開發階段存在EMC問題,可以通過預先創建一個具有共同footprint的評估樣板來比較通用連接器和全EMC屏蔽連接器(ZenShield®)。這將使客戶能夠從開發的早期階段就驗證對全EMC屏蔽連接器的需求。



由於footprint可以共用 ,全EMC遮罩式連接器也可以安裝






通用 footprint 連接器系列:

I-PEX VS系列(0.5 mm pitch,垂直插拔款)



CABLINE®-CA 系列 (0.4 mm pitch, 水準插拔款)



此外,這些連接器的電纜和FPC連接可選:

  • DW-5 (0.5 mm pitch,水平式插拔, 電子線 / FPC 連接器)
電子線/ FPC連接可以選擇使用PCB上的通用連接器
  • CABLINE®-UY (0.35 mm pitch, 垂直式插拔, 極細同軸線 / FPC 連接器)
極細同軸線/ FPC連接可以選擇使用PCB上的通用連接器





通用的FPC / FFC


I-PEX自動鎖扣FPC / FFC連接器系列(EVAFLEX®)也有通用的設計連接器,允許選擇水平或垂直配合方向用於常見的FPC / FFC設計。由於嵌合方向可以在不改變FPC / FFC的情況下有所變化,所以該模組可以應用於更廣範圍應用的設備。

使用相同的FPC / FFC可選擇水平/垂直配合方向



0.5 mm pitch, 自動鎖扣 FPC / FFC 連接器:



0.5 mm pitch, 帶接地端子,自動鎖扣FPC / FFC 連接器:
