Input/Output (I/O) 連接器
I-PEX 提供堅固、安全且可靠的對接連接器。
I/O連接器：MINIDOCK™ 系列
MINIDOCK™系列是用於板對板連接的對接連接器（輸入/輸出連接器）系列。它保持了堅固可靠的連接，並安裝在便攜式醫療和工業設備中。
MINIDOCK™系列的主要特色如下：
- 具有壓鑄外殼和大導針的多針I/O連接器。
- 保證最多5,000 次配接次數。
- 垂直和水平配接選項、引腳數範圍從80 到240，以及訊號、電源和接地的三級排列

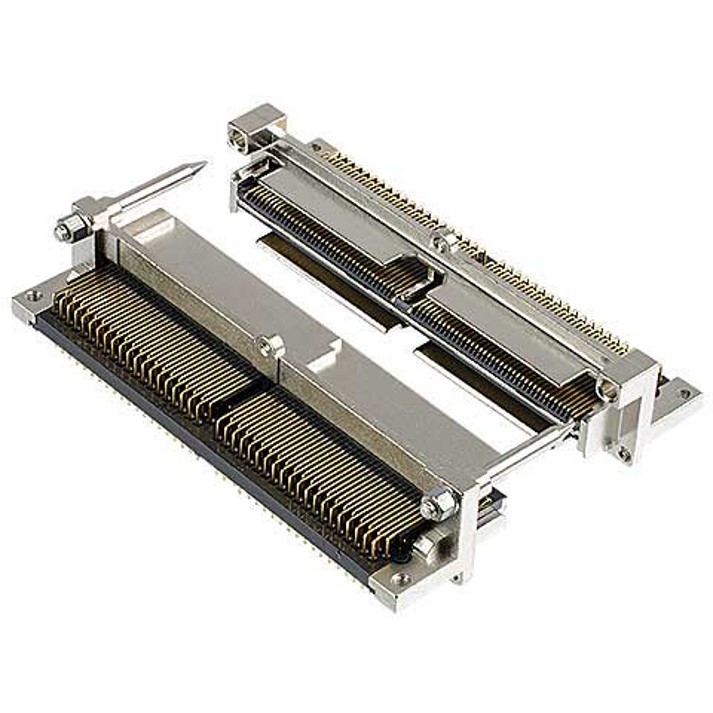

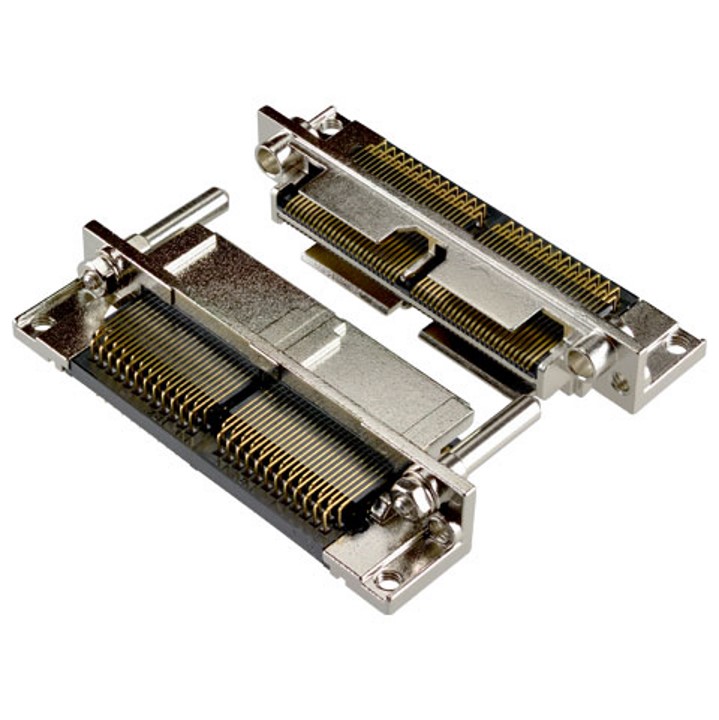

Plug(above) and Receptacle(below) Mating Combinations
|
|
SLIM TYPE |
STANDARD TYPE |
|||
|
Type of plug |
Right angle |
Right angle |
|||
|
Contact type |
2 Sequences |
Standard (All long pins) |
All long pins Offset type |
||
|
Part number |

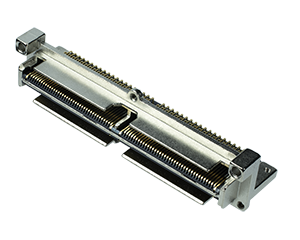

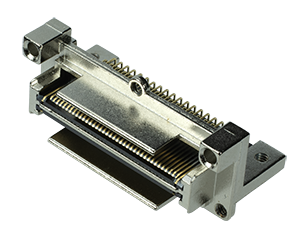

30029 |
30046 |
30001 |

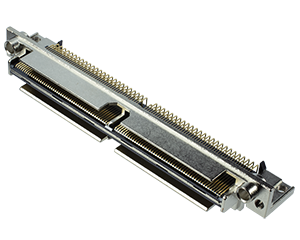

30094 |
|
|
Pin contact |
80 |
160 |
100, 240 |
200 |
|
|
Dimensions (WxD) mm |
36.00 × 14.50 |
62.00 × 9.90 |
100 pin: 51.65 × 16.90 |
83.40 × 9.90 |
|
|
PLUG |
 |
 |
 |
 |
|
|
RECEPTACLE |
 |
 |
 |
 |
 |
|
Type of rece. |
Right angle |
Vertical |
Right angle |
Vertical |
|
|
Part number |
30030 |

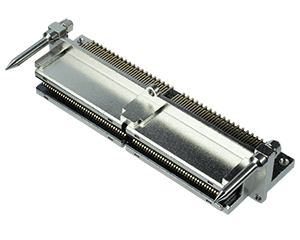

30047 |

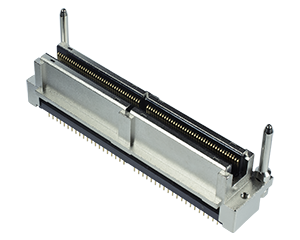

30056 |

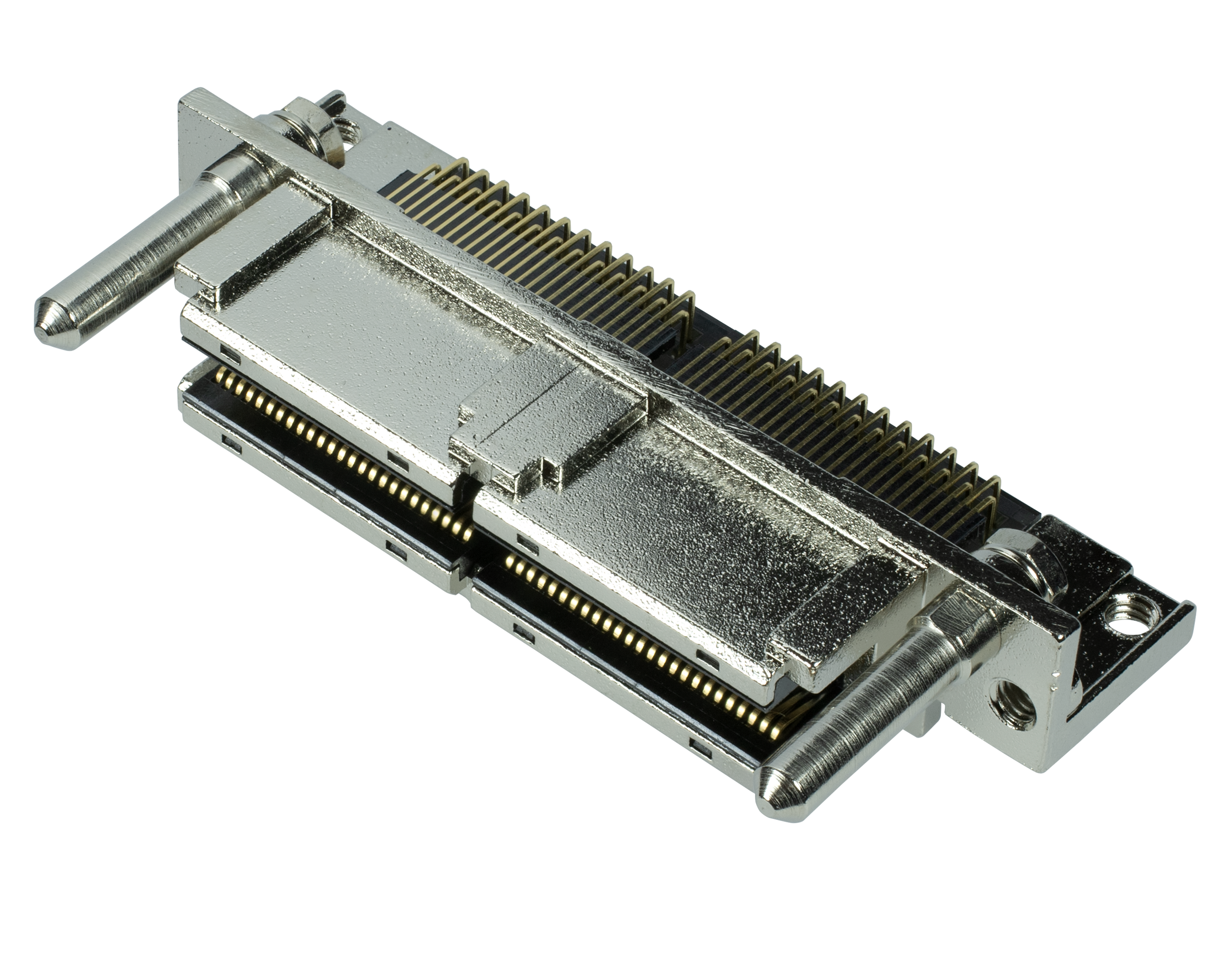

30002 |

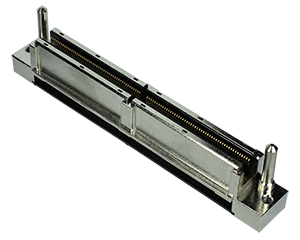

30007 |
|
Pin count |
80 |
160 |
160 |
100, 240 |
200 |
|
Dimensions (WxD) mm |
36.00 × 14.50 |
62.00 × 9.70 |
62.00 × 16.03 |
100 pin: 51.65 × 20.30 |
83.40 × 15.16 |
I-PEX MINIDOCK™ 的特點
1. 具有壓鑄外殼和大導針的多針I/O連接器
堅固的壓鑄外殼結構可保護連接器。此外，導銷可確保安全插拔。
2. 保證高達5,000 次配接次數
（1針用）
低插入力接點可保證5,000 次配接次數。

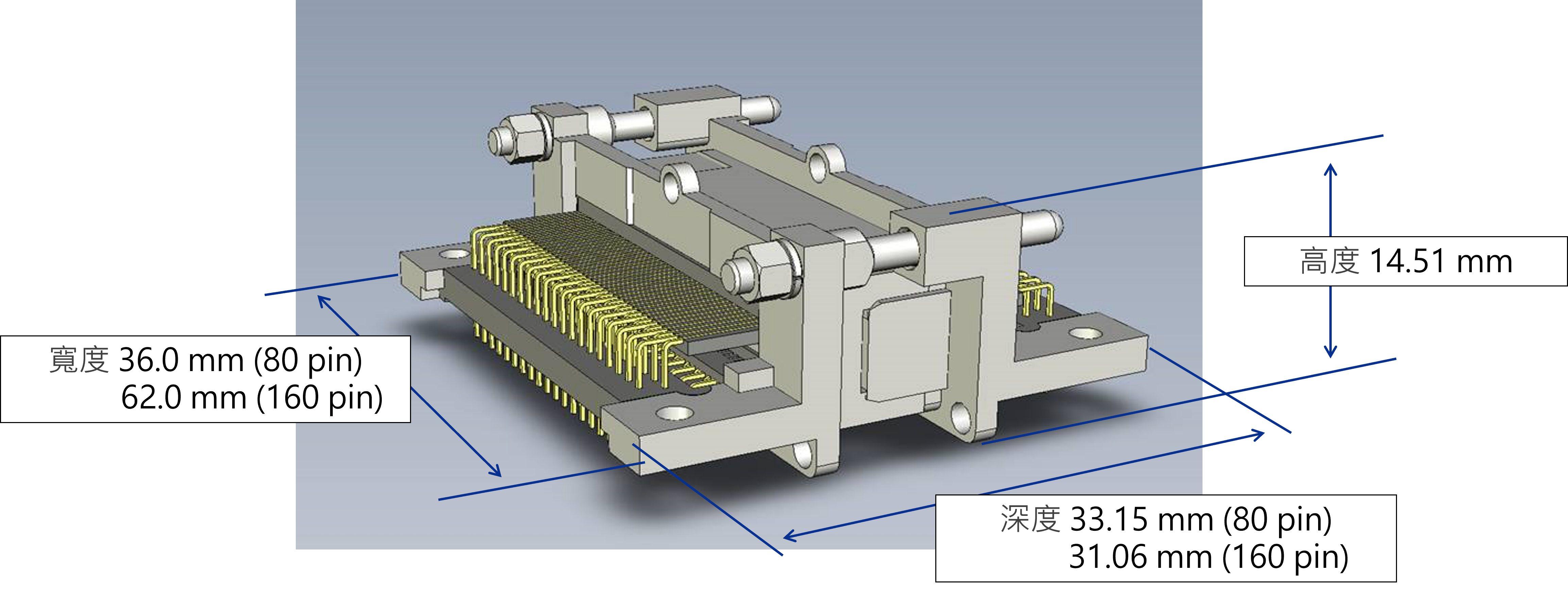

3-1. 細長型水平插頭–水平插座配接（80P, 160P）

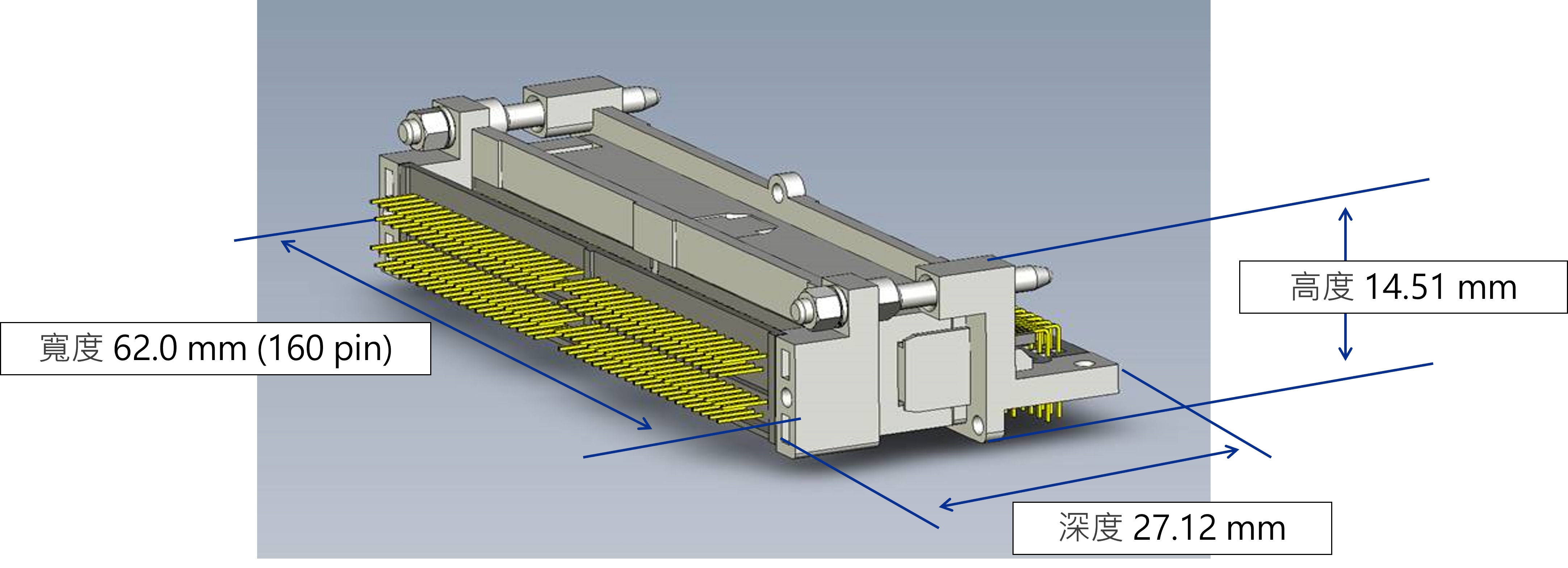

3-2. 細長型橫式插頭–垂直插座對接（160P）

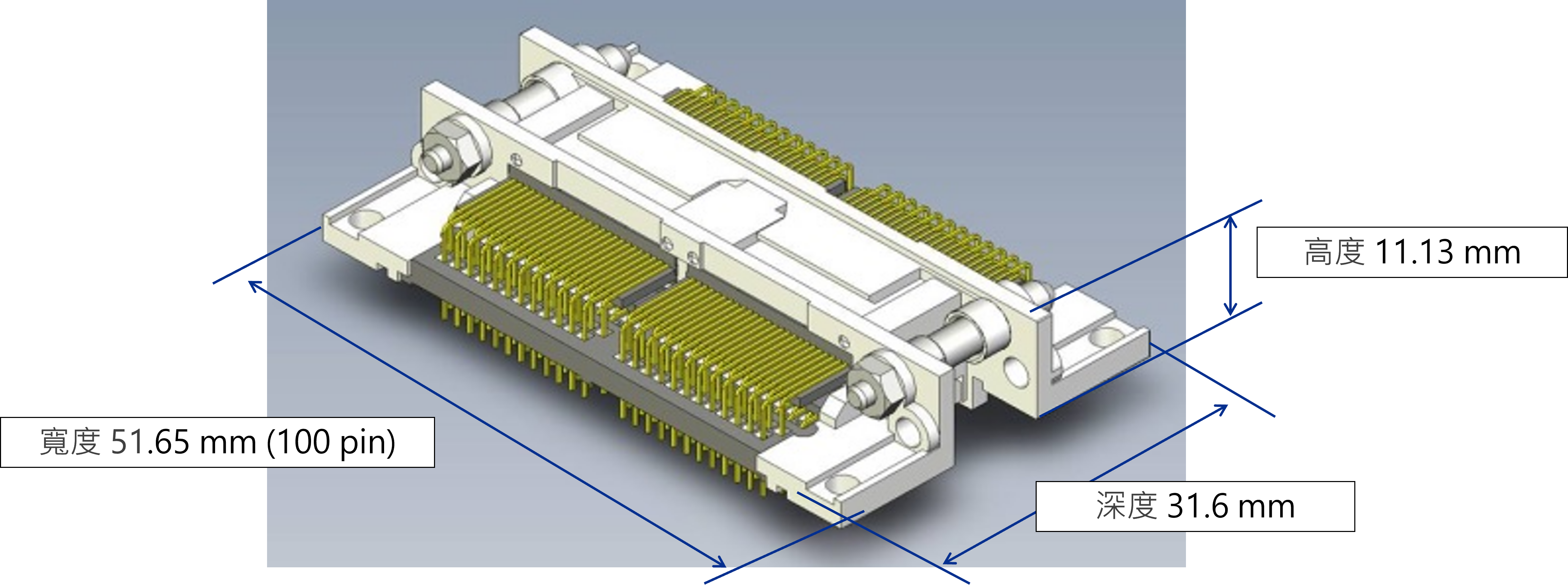

3-3. 標準型臥式插頭–臥式插座配接（100P、240P）

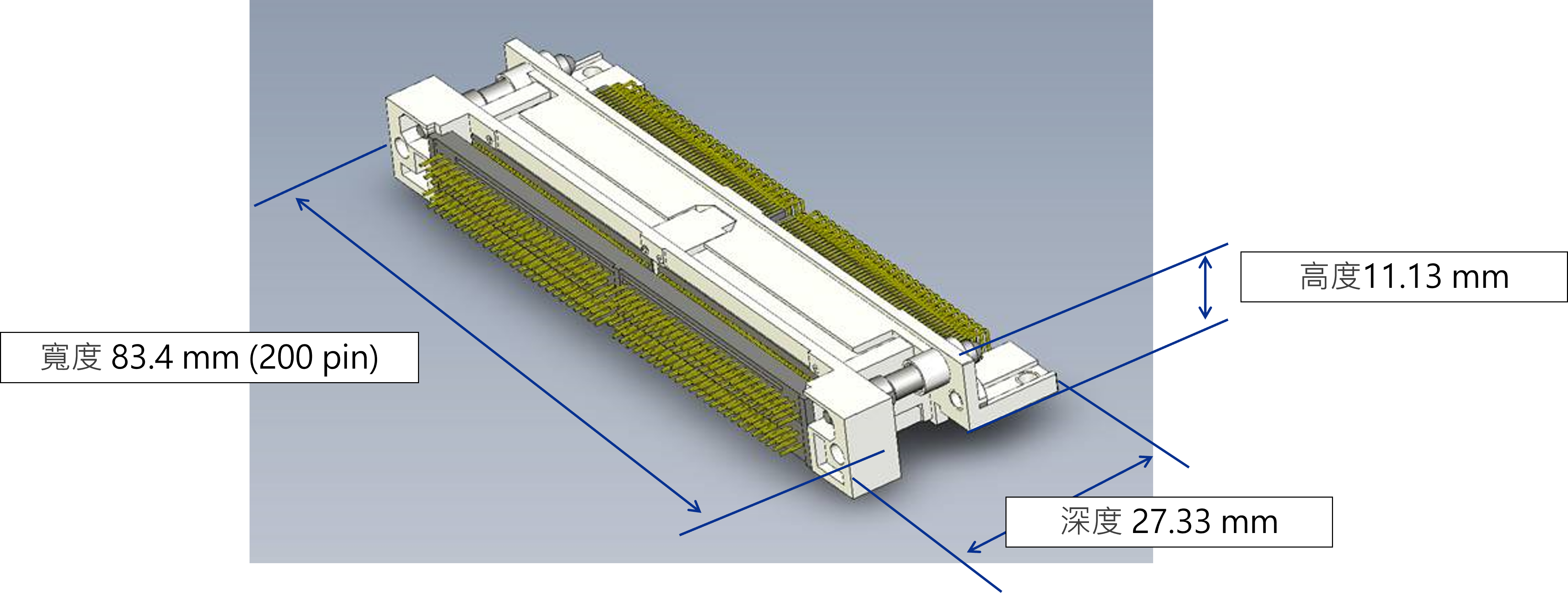

3-4. 標準型橫式插頭–垂直插座對接（200P）
我們提供廣泛的配接類型和引腳數，包括配接和脫開過程中接地引腳、訊號引腳和電源引腳的順序接觸類型。
我們為便攜式工業設備（例如超音波診斷設備、醫療設備、電纜線束認證系統和相控陣探傷儀）提供強大、安全、可靠的對接解決方案。
如對MINIDOCK™ 系列有任何疑問或問題，請在此與我們聯絡。
