由于电动汽车 （EV） 市场的扩大，车载充电器的需求量也在迅速增长。
为了满足未来对车载充电器的更高容量和小型化的需求，PCB之间的大电流连接技术非常重要。

I-PEX已有车载充电器的市场应用案例，我们现在推出的AP-TSS10，是一种用于大电流（32 A）和高温（125 °C）操作的新型电源端子和垫片; AP-LT10，是一个接线端子。
两者都是对现有 AP 产品系列的补充。



产品概述

---



近年来，随着车载元件和应用的小型化和复杂化，以及基板密度的增加，将元件安装在基板的两侧的解决方案变得越来越普遍。

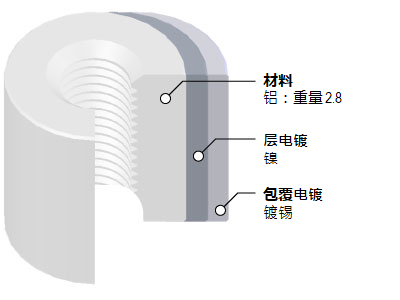

AP-TSS10 是一款电源端子和垫片，采用料带包装，可通过回流焊进行放置和安装。它使用铝作为基材，重量比普通黄铜材料轻约67%。

在第二次回流焊过程中，由于AP-TSS10的轻巧性, 在将其他组件安装在电路板背面的过程中，可以保持在原位。

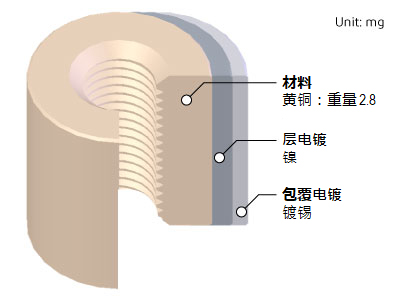

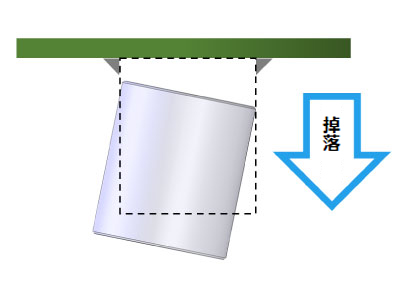

另一方面，普通黄铜和其他较重的材料在倒置（翻面）回流焊时可能会因自身重量而导致组件掉落，从而导致安装缺陷。I-PEX的AP-TSS10有助于提高安装工艺和SMT设计的灵活性。

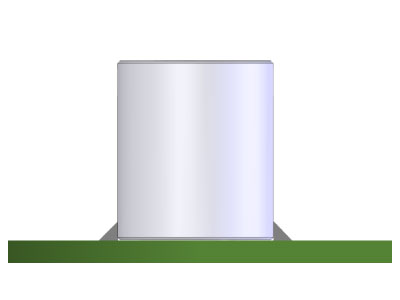

	连接器	第一次安装回流焊	第二次安装回流焊
黄铜
铝	重量比： 下降67%

AP-LT10 安装在电路板通孔部分的表面和底部。
当AP-TSS10通过螺钉连接时，可有效减少由压力造成的电路板损坏。



使用示例

---

AP-TSS10 的使用示例不仅包括使用 AP-LT10 的板对板连接，还包括使用压接端子与另一块板、母线或电线的连接。

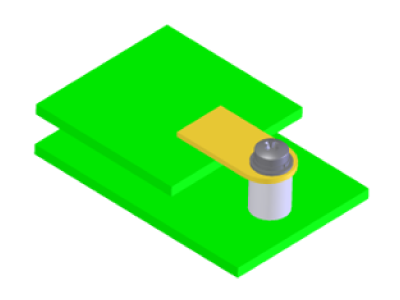

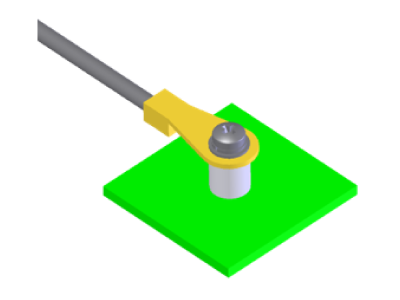

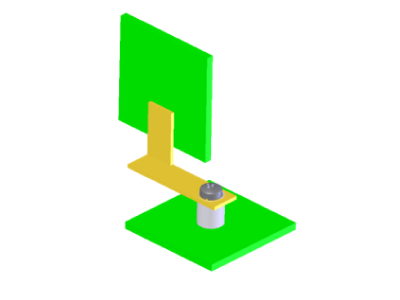

AP-TSS10 和电路板	AP-TSS10 和母线	AP-TSS10 和终端
SMT 和电路板的连接	SMT 和母线的连接	SMT 和端子的连接

I-PEX拥有内部机械性能测试设备、用于分析配接保证，验证使用条件的环境测试设备以及其他可靠性测试能力。
我们还可以根据客户的要求准备定制产品。

在产品页面上查找规格和更多信息：
AP-TSS10 & AP-LT10
https://www.i-pex.com/zh-cn/product/ap-tss10-ap-lt10
