MINIFLEX® 3-BFN L-LK-HD

MINIFLEX 3-BFN L-LK-HD Product Image
機械鎖扣，Hold down 設計,較長鋼琴蓋, 低背(高度= 0.9 mm)， 0.3 mm間距, 水平插拔, 後鎖式的堅固連接器

  • 附加機械鎖扣提高 FPC 保持力

  • Hold down 設計加強側壁力度

  • 在沒有插入FPC的情況下關閉鋼琴蓋，連接器仍可使用

接點間距(mm):
0.300
Height:
1.00 Max (0.90 Nom.) ,
可提供Pin數:
11 40 45
嵌合類型:
水平
  • Ipex icon halogen free
  • Ipex icon REACH
  • Ipex icon RoHS

下載

  • 產品目錄

  • 2D圖面

  • 技術參數

  • 3D圖面(IGES)

  • 3D圖面(STEP)

  • FPC Pattern (DXF)

  • Symbols(腳位圖)和Footprints(封裝圖)

  • 測試報告

  • 操作手冊

  • 包裝標準

  • 認證

    • 附加機械鎖扣提高 FPC 保持力
    附加機械鎖扣提高 FPC 保持力

    Hold down 設計加強側壁力度
    Hold down設計加強側壁力度

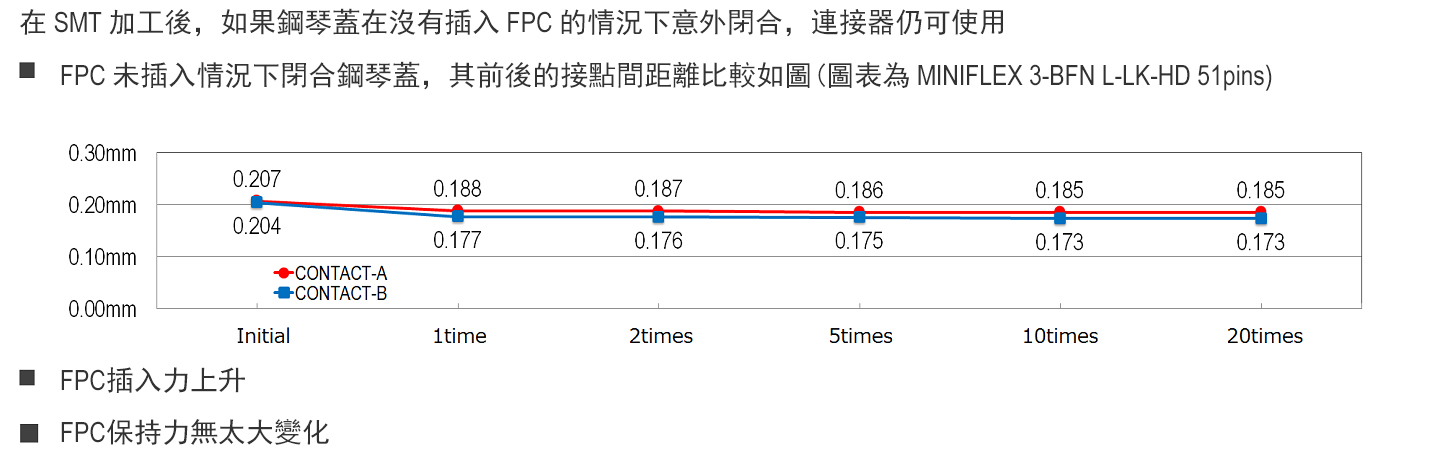

    在沒有插入FPC的情況下關閉鋼琴蓋，連接器仍可使用
    在沒有插入FPC的情況下關閉鋼琴蓋，連接器仍可使用

    Product Type
    後鎖式
    嵌合類型
    水平
    Contact pitch
    0.30 mm
    Height
    1.00 Max (0.90 Nom.) ,
    Depth
    3.50 mm
    Width Formula
    2.7+(0.3*?P) mm
    Pin count
    11 40 45
    FPC/FFC Thickness
    0.20
    Current rating
    0.3A / Signal pin
    Full shielding (ZenShield®)
    No
    Mechanical lock
    Yes
    Shielded FPC / FFC
    No
    Other Features
    Hold Down結構 高保持力機械鎖扣

    推薦料號

    若清單中查詢不到您要找的料號，請使用調查表詢問。



    MINIFLEX 3-BFN L-LK-HD RECOMMENDED PART NUMBERS

    Pin count Part Number
    11 20655-011E-01
    40 20655-040E-01
    45 20655-045E-01
    其他料號
    請注意:此清單可能包含了暫時還沒有可用樣品的產品和不再銷售的型號。
    如您有新的詢價，請參考上述推薦的料號。



    OTHER MINIFLEX 3-BFN L-LK-HD PART NUMBERS

    Pin count Part Number
    40 20745-040E-01
    45 20745-045E-01
